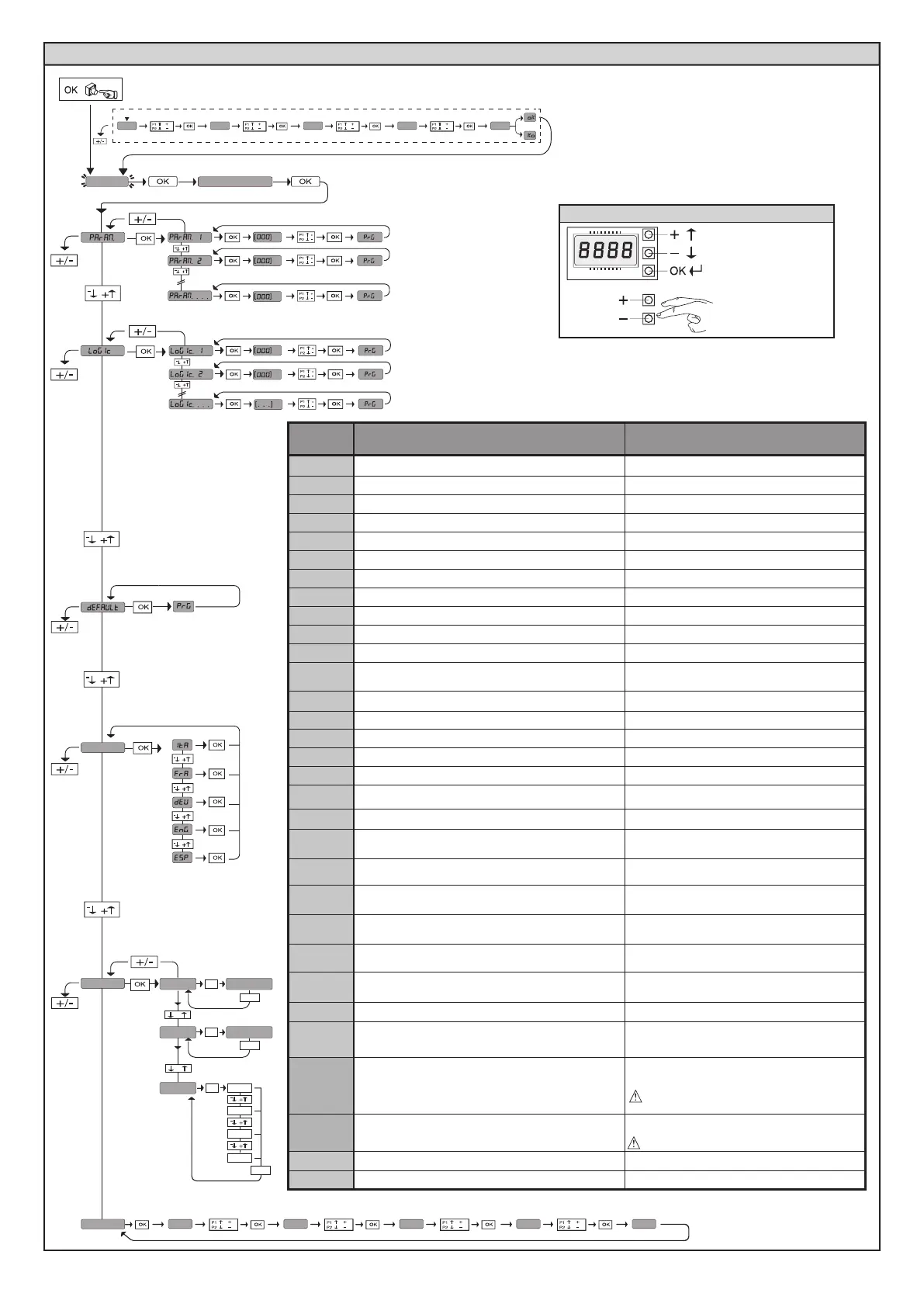

MENÜZUGRIFF Fig. 1
Legende:
Zurück zum Hauptmenü
Abwärts
Aufwärts
Bestätigung/
Aufleuchten Display
Siehe MENÜ PARAMETER
Siehe MENÜ LOGIKEN
LANG
stat
-
+
OK
vers bft . . .
+/-
OK
0000
+/-
OK
01.33
-
+
err
02.01
........
30.15
+/-
n.vorg
Verzeichnis der letzten 30Fehler
Software-Versione Steuerung
Gesamtzahl Betriebsvorgänge (x 100)
HALT Handbuch befolgen
0---
10--
150- 1520 ok
x2
*** Passwordeingabe
Anforderung mit
Schutzniveaulogik eingestellt auf 1, 2, 3 oder 4
***
password
0---
10--
150- 1520 prg
Code
diagnose
BESCHREIBUNG ANMERKUNGEN
STRE
externe Aktivierung Eingang Start START E 
STRI
interne Aktivierung Eingang Start START I 
OPEN
Aktivierung Eingang OPEN 
CLS
Aktivierung Eingang CLOSE 
PED
Aktivierung Eingang Fußgänger PED 
TIME
Aktivierung Eingang TIMER 
STOP
Aktivierung Eingang STOP 
PHOT
Aktivierung Eingang Fotozelle PHOT 
PHOP
Aktivierung Eingang Fotozelle bei Önung PHOT OP 
PHCL
Aktivierung Eingang Fotozelle bei Schließung PHOT CL 
BAR
Aktivierung Eingang Leiste BAR 
BAR 2
Aktivierung Eingang Leiste BAR an Motor Slave
(Anschluss einander entgegengesetzte Torügel)
bar c
Aktivierung Eingang Leiste bei Schließung
bar o
Aktivierung Eingang Leiste bei Önung
SWC
Aktivierung Eingang Endschalter Schließung des Motors SWC 
SWO
Aktivierung Eingang Endschalter Önung des Motors SWO 
rls
Aktivierung mechanische Entsperrung Die Position der Entsperrung überprüfen
ER01
Test Fotozellen fehlgeschlagen
Überprüfung Anschluss Fotozellen und/oder Einstellungen
Logiken
ER02
Test Leiste fehlgeschlagen
Überprüfung Anschluss Leisten und/oder Einstellungen
Logiken
ER03
Test Fotozellen Önung fehlgeschlagen
Überprüfung Anschluss Fotozellen und/oder
Einstellung Parameter/Logiken
ER04
Test Fotozellen Schließung fehlgeschlagen
Überprüfung Anschluss Fotozellen und/oder
Einstellung Parameter/Logiken
ER06
Test Leiste 8k2 fehlgeschlagen
Den Anschluss der Leisten und/oder die Einstellung
der Parameter/Logiken überprüfen
ER07
Test Leiste Önung fehlgeschlagen
Den Anschluss der Leisten und/oder die Einstellung
der Parameter/Logiken überprüfen
ER08
Test Leiste Schließung fehlgeschlagen
Den Anschluss der Leisten und/oder die Einstellung
der Parameter/Logiken überprüfen
ER1x
*
Fehler Test Hardware Karte
- Die Anschlüsse des Motors überprüfen
-
Hardwareprobleme der Karte (an den Kundendienst wenden)
ER4x
*
Thermoelement Die Abkühlung der Automatisierung abwarten
ER70-ER71
ER74-ER75
Interner Fehler der Systemüberwachung.
Versuchen Sie, die Karte auszuschalten und dann wieder
einzuschalten. Benachrichtigen Sie den Kundendienst,
falls das Problem fortbesteht.
ER72
Fehler in der Konsistenz der Parameter des Steuergeräts
(Logiken und Parameter)
Durch Drücken von OK werden die erfassten Einstel-
lungen bestätigt. Die Karte arbeitet weiter mir den
erfassten Einstellungen.
Die Einstellungen der Karte müssen überprüft
werden (Parameter und Logiken).
ER73
Fehler in den Parametern von D-track
Beim drücken von OK arbeitet die Karte weiter mit
den Defaultwerten von D-track.
Ein Autoset muss vorgenommen werden.
ErFx*
Fehler Endschalter Anschlüsse der Endschalter überprüfen
ERF3
Fehler Einstellung der Eingänge SAFE
Korrekte Einstellung der Eingänge SAFE überprüfen
*X= 0, 1, .., 9, A, B, C, D, E, F

