SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0
F 56 essartS resukreveL ax +49 (0) 2191 / 46438-40
ed.lhatsws@ofni :liaM-E diehcsmeR 79824-D

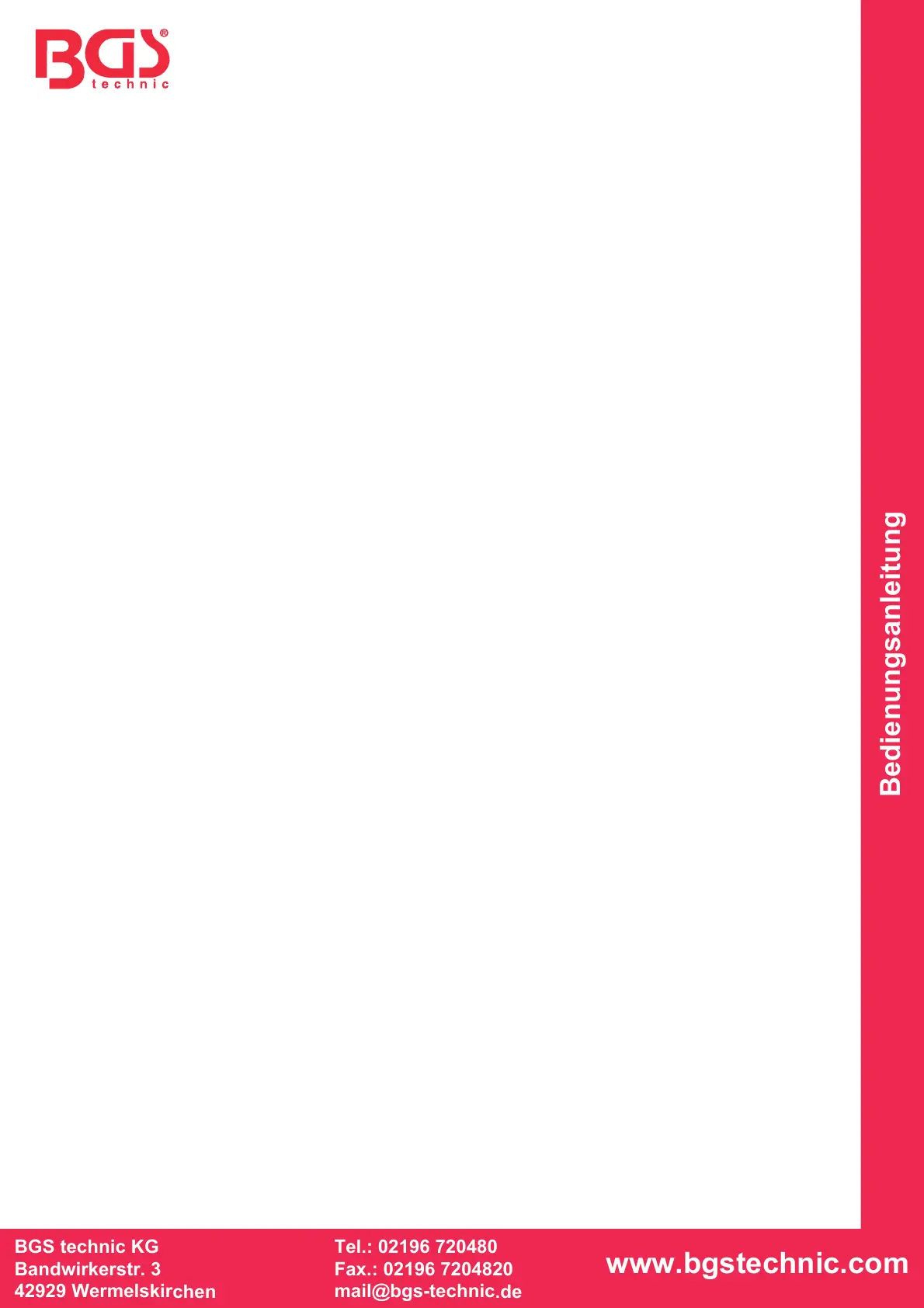

Bedienungsanleitung
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
www.bgstechnic.com
5.1 Wechselstrommessung
1. Vergewissern Sie sich, dass der Datenspeicherknopf nicht gedrückt ist.
2. Drehen Sie den Drehschalter auf 2000mA, 20A, 200A oder 600A
3. Betätigen Sie den Abzug um die Übertragungszangen zu öffnen und greifen Sie nach nur einem
Leiter. Messungen sind nicht möglich, wenn zwei oder mehrere Leitkörper zur gleichen Zeit von der
Zange gegriffen/geklammert werden.
4. Lesen Sie den Messwert ab.
5.2 Wechsel-/Gleichspannungsmessung
1. Verbinden Sie das schwarze Prüfkabel mit der COM-Eingangsbuchse und das rote Prüfkabel mit
der V/Ω-Eingangsbuchse.
2. Drehen Sie den Drehschalter auf AC600V oder DC600V.
3. Legen Sie die Spitzen der Prüfkabel auf den zu testenden Stromkreis.
4. Lesen Sie den Messwert ab.
5.3 Widerstandsmessung
1. Verbinden Sie das schwarze Prüfkabel mit der COM-Eingangsbuchse und das rote Prüfkabel mit
der V/Ω-Eingangsbuchse.
2. Drehen Sie den Drehschalter auf die erwünschte Ω Position und legen Sie die Prüfkabel an dem zu
messenden Widerstand/Kondensator an.
HINWEIS:
1. Sollte der gemessene Widerstand höher sein, als der gewählte Messbereich oder der gewählte
Eingang, erscheint auf der Anzeige die Überspannungsanzeige „1“.
2. Bei einer angezeigten Nullmessung, stellen Sie sicher, dass der gemessene
Widerstand/Kondensator von der Stromversorgung getrennt worden ist und alle Kondensatoren
vollständig entladen worden sind.
5.4 Verwendung des Datenspeichers
Der zuletzt angezeigte Messwert kann in allen Messbereichen durch Drücken des
Datenspeicherknopfes gehalten werden.
1. Drücken Sie den Knopf während der Messung. Der zuletzt angezeigte Messwert wird nun
gehalten und das Datenspeichersymbol wird angezeigt (Pfeilsymbol).
2. Drücken Sie den Datenspeicherknopf erneut um den Speichermodus wieder zu verlassen.
