18

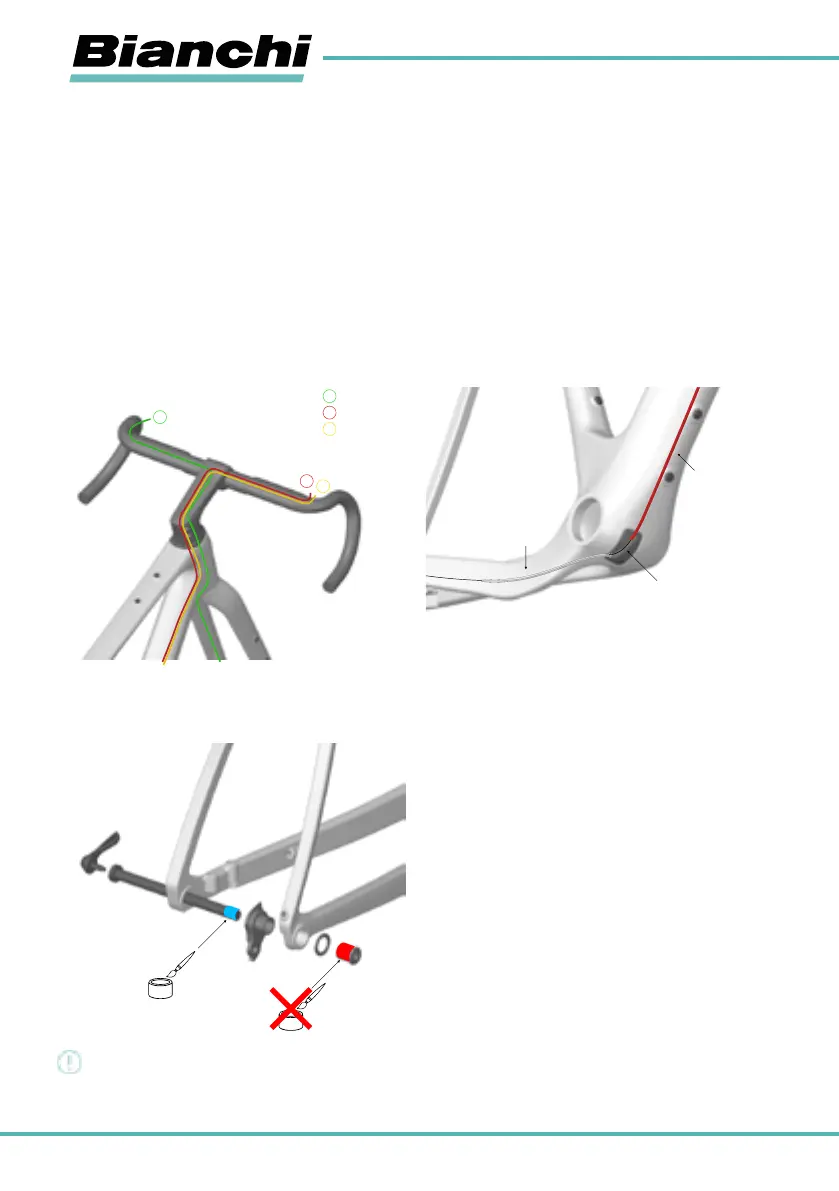

Istradamento guaine Freni e Cambi
L’alloggiamento dei cavi, delle guaine e tubazioni è completamente interno al telaio. Questa operazione può rivelarsi alquanto compli-
cata per via dei minimi spazi a disposizione e della scarsa esperienza. In particolare, gli interventi alle tubazioni dell’impianto idraulico
richiedono conoscenze tecniche specifiche, attrezzi speciali e competenze ben precise e possono essere svolti SOLO dal rivenditore
specializzato. Disporre i tubi dei freni:
A. Collegare le pinze ai tubi dei freni.
B. Far passare il tubo del freno posteriore attraverso l’anello di tenuta (Top-Cone/ Cone-Spacer). Disporre entrambi i tubi dei freni come
mostrato.
C. Attaccare le pinze al fodero orizzontale telaio e al fodero forcella. Non serrare completamente i bulloni di montaggio finché le pinze
non sono allineate correttamente.
1. tubo freno anteriore - colore verde
2. guaina cambio posteriore – colore rosso
3. tubo freno posteriore – colore giallo
Forcellino attacco cambio
Il telaio adotta un forcellino universale Sram UDH per l’assemblaggio del cambio al telaio. Per ulteriori informazioni sull’UDH, fare
riferimento al manuale utente SRAM all’indirizzo www.sram.com
ATTENZIONE!
Non applicare grasso al componente Sram UDH . Un serraggio eccessivo potrebbe causare la rottura del forcellino.
1
1
2
2
3
3
Freno Anteriore
Guaina del Deragliatore Posteriore
Freno Posteriore
Guaina del deragliatore posteriore
Cavo deragliatore posteriore
Guida cavo trasparente
Ingrassare
