SPRINT

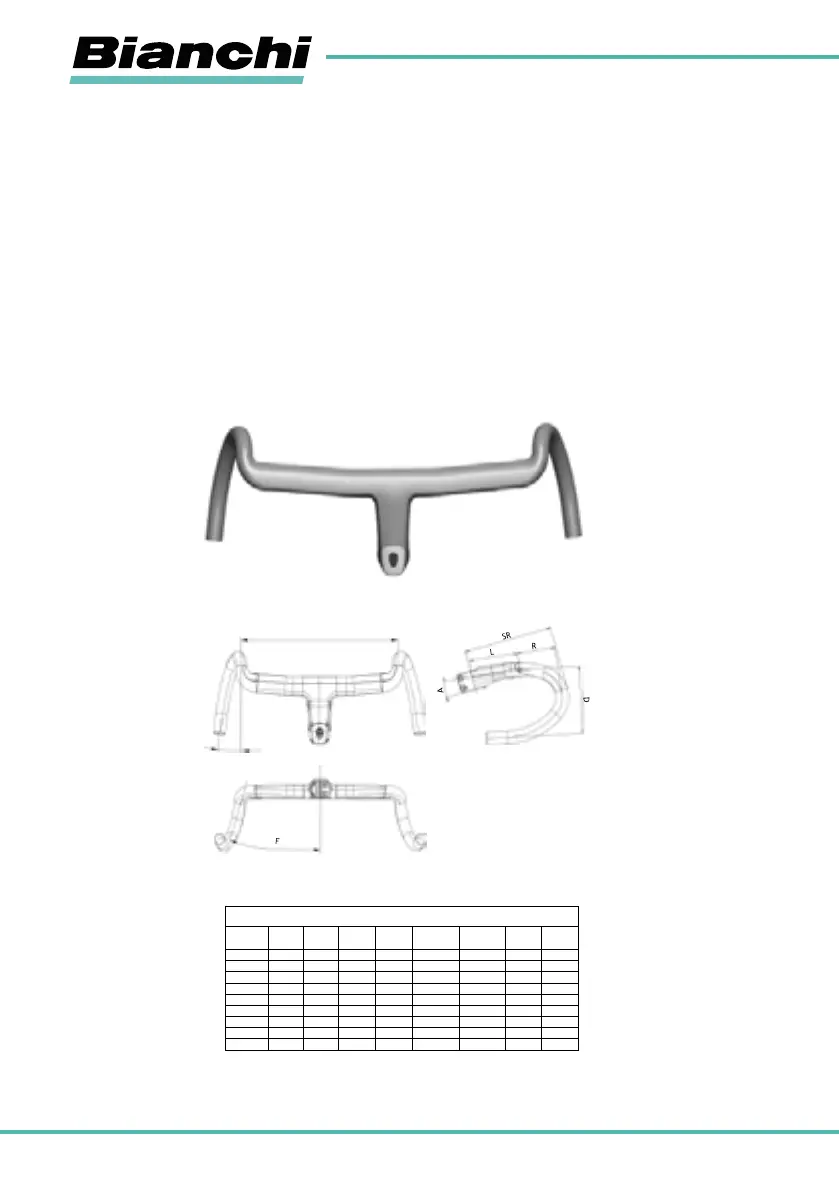

Manubrio integrato AREOFLARE
Il manubrio integrato AREOFLARE è un componente realizzato per il telaio ARCADEX, disegnato per una perfetta integrazione tra telaio,
serio sterzo e manubrio.
Il telaio Arcadex utilizza il sistema serie sterzo ICR di Acros per l’integrazione totale dei cavi all’interno del manubrio e del telaio. Il
manubrio ha un design che permette una perfetta integrazione con la serie sterzo.
Gli interventi di assemblaggio, manutenzione o smontaggio del manubrio, eventualmente necessari, devono essere eseguiti SOLO dal
rivenditore specializzato.
NON eseguire mai interventi sul manubrio. Tali interventi richiedono conoscenze tecniche specifiche, attrezzi speciali e competenze
ben precise e possono essere svolti SOLO dal rivenditore specializzato.
Regolare l’altezza manubrio in base alle proprie esigenze richiede esperienza, attrezzi adatti e abilità manuale. Pertanto, è opportuno
lasciare che tutti i lavori di regolazione vengano realizzati dal rivenditore specializzato.
L’attacco manubrio si blocca alla forcella tramite due viti poste lateralmente al manubrio e da un dado di forma rastremata; la viteria
ha lunghezza di M5x22 mm. La coppia di chiusura delle viti è 5-6 Nm.
W
OB
AeroFlare Integrated Handlebar (C2306226)
Size
Width
(W)
Lenght
(L)
Reach
(R)
Drop
(D)
Stem/HB
reach (SR)
Outward
bend (OB)
Flare
(F)
Angle
(A)
90x400
400
90
72,6
119,3
167
6,8°
16°
-7°
90x420
420
90
72,6
119,3
167
6,8°
16°
-7°
100x400
400
100
72,6
119,3
177
6,8°
16°
-7°
100x420
420
100
72,6
119,3
177
6,8°
16°
-7°
110x400
400
110
72,6
119,3
187
6,8°
16°
-7°
110x420
420
110
72,6
119,3
187
6,8°
16°
-7°
110x440
440
110
72,6
119,3
187
6,8°
16°
-7°
120x420
420
120
72,6
119,3
197
6,8°
16°
-7°
120x440
440
120
72,6
119,3
197
6,8°
16°
-7°
