PERICOLO!
Attenersi alle coppie di serraggio specificate sull’attacco manubrio. Serraggi non correttamente eseguiti possono causare il malfunzio
-
namento o la rottura del componente con conseguente perdita del controllo del veicolo e cadute!
Non utilizzare mai il prodotto qualora i lavori di assemblaggio siano incompleti o svolti in modo scorretto. In questo modo, infatti, si
mette in pericolo se stessi e gli altri mezzi di circolazione.
ATTENZIONE!
Ruotare il manubrio verso sinistra e verso destra, non utilizzare la bicicletta se si nota un comportamento anomalo dello sterzo (gioco
nello sterzo o resistenza non uniforme) o se sono evidenti delle cricche e crepe.
In caso di caduta accidentale o incidente il manubrio sarà quasi certamente coinvolto. Verrà sottoposto a forte sollecitazione e impat-
ti. La presenza di graffi profondi e incrinature indica che le parti devono essere sostituite.
ATTENZIONE!
Qualora il manubrio risulti danneggiato l’utilizzo della bicicletta Arcadex dovrà essere interrotto immediatamente. Tornare ad utilizzare
la Arcadex solo dopo che il rivenditore specializzato l’avrà sottoposta ad accurata ispezione e, nel caso, sostituito il manubrio se
danneggiato.
Le leve comando cambio/freno si fissano alla piega manubrio mediante fascetta integrata alla leva comando.

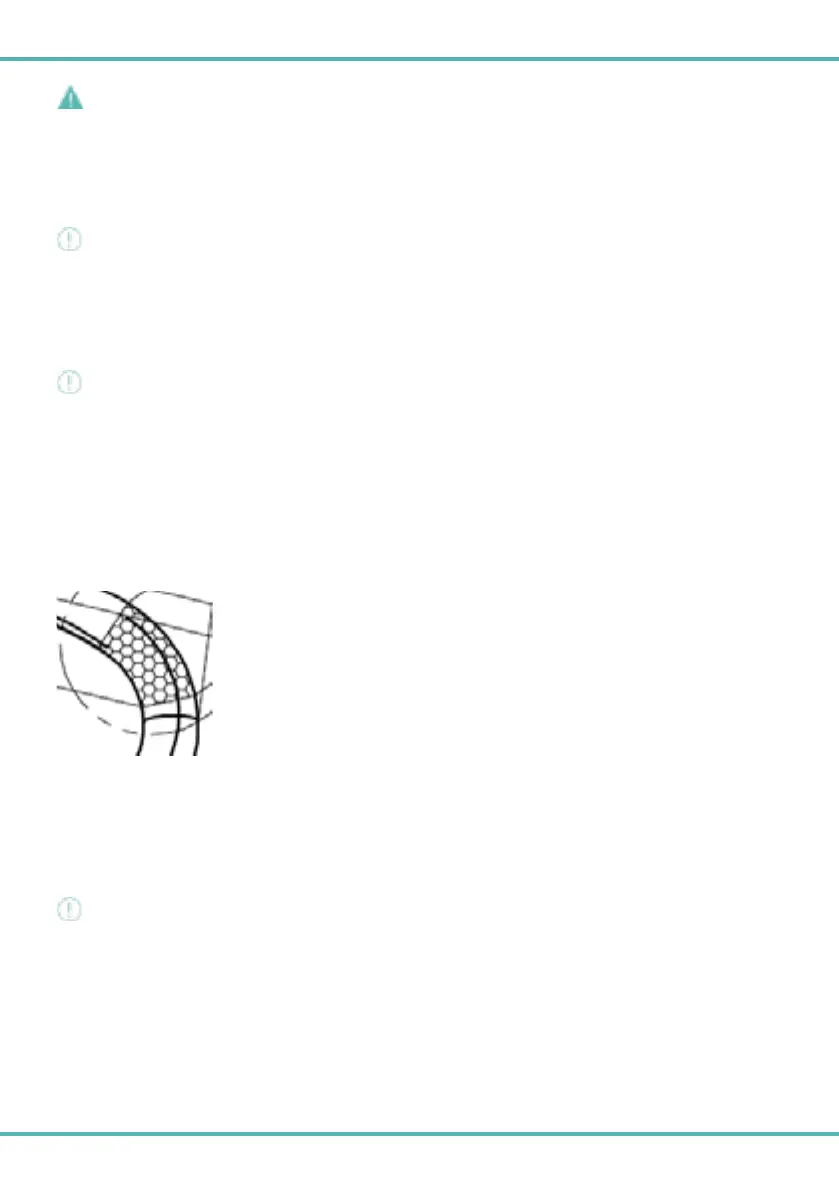

Prestare molta attenzione al corretto posizionamento delle leve, rispettare la posizione di fissaggio entro i limiti indicati dalla zona ad
alto grip (immagine 1A).
Consultare lo specifico manuale del produttore delle leve comando cambio/freno per conoscere la coppia di serraggio da applicare.
Per preservare l’integrità della piega manubrio non superare la coppia massima di 10 Nm.
1A
Supporto ciclo computer per manubrio integrato di Arcadex
Il manubrio integrato è predisposto al montaggio di supporti per ciclo computer.
È compatibile con i supporti ciclo computer che si fissano alla piega manubrio tramite due viti M5.
Serrate le viti con una coppia di serraggio consigliata di 2/3Nm, come riportato sul manubrio.
Si ricorda di utilizzare il laccetto di sicurezza fornito in dotazione al ciclo computer (legare il ciclo computer al manubrio).
ATTENZIONE!
Verificare che il supporto sia installato correttamente prima di utilizzare il ciclo computer.
23
