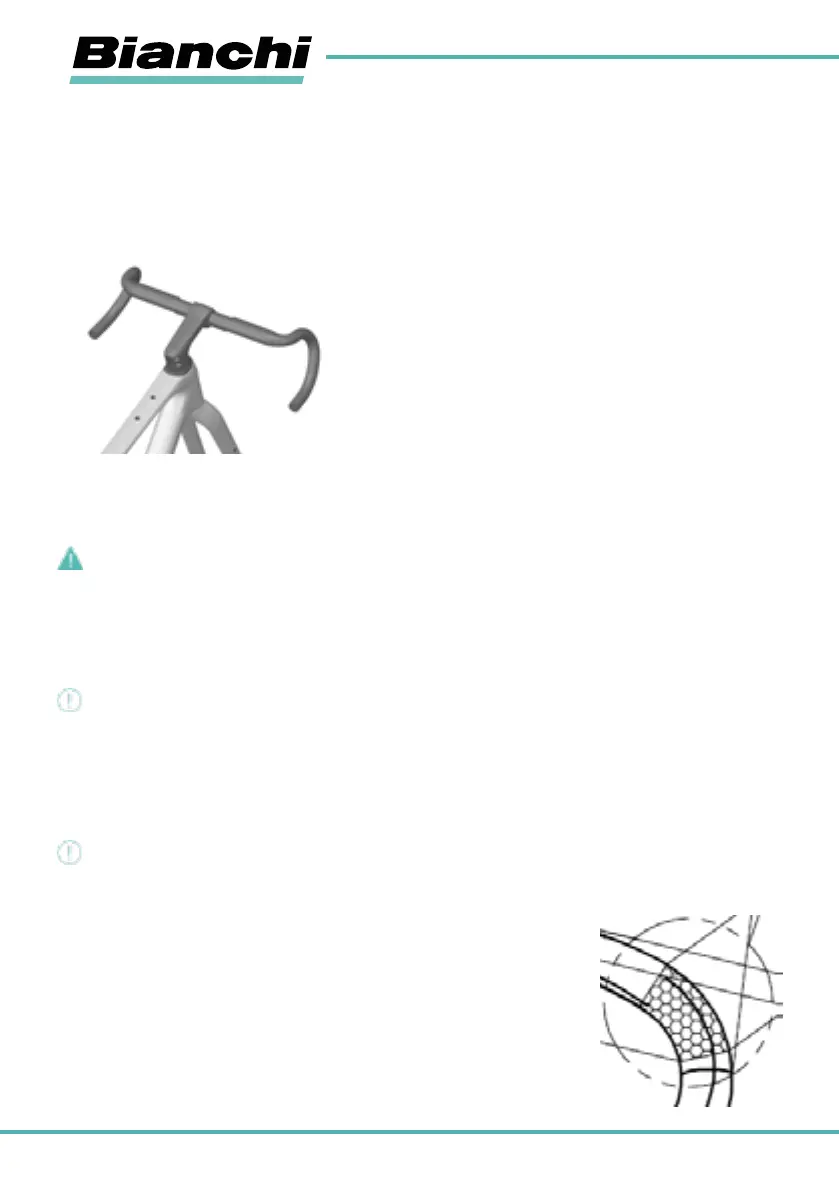

Attacco e piega manubrio Arcadex
Il kit manubrio in dotazione al telaio Arcadex è composto da un attacco e da una piega manubrio appositamente disegnati per questo
telaio.
Il telaio Arcadex utilizza il sistema serie sterzo ICR di Acros per l’integrazione totale dei cavi all’interno del manubrio e del telaio.
L’attacco manubrio ha un design che permette una perfetta integrazione con la serie sterzo.
Nel montaggio i cavi entreranno nella piega manubrio in prossimità delle leve ed usciranno sotto l’attacco manubrio, dopodiché
entreranno nel telaio passando attraverso gli spessori (spacers) e la serie sterzo.
L’attacco manubrio è disponibile nelle lunghezze: 80 mm, 90 mm, 100 mm, 110 mm, 120 mm,
La regolazione in altezza di questa tipologia di attacco manubrio può essere eseguita, in origine, dal rivenditore specializzato. In consi-
derazione della rilevanza e complessità di questa specifica componentistica, invitiamo sempre a consultare il rivenditore di fiducia per
la regolazione dell’attacco manubrio e per comprendere a fondo i meccanismi e le metodologie di regolazione.
PERICOLO!
Attenersi alle coppie di serraggio specificate sull’attacco manubrio. Serraggi non correttamente eseguiti possono causare il malfunzio-
namento o la rottura del componente con conseguente perdita del controllo del veicolo e cadute!
Non utilizzare mai il prodotto qualora i lavori di assemblaggio siano incompleti o svolti in modo scorretto. In questo modo, infatti, si
mette in pericolo se stessi e gli altri mezzi di circolazione.
ATTENZIONE!
Ruotare il manubrio verso sinistra e verso destra, non utilizzare la bicicletta se si nota un comportamento anomalo dello sterzo (gioco
nello sterzo o resistenza non uniforme) o se sono evidenti delle cricche e crepe
.
In caso di caduta o incidente il manubrio sarà quasi certamente coinvolto. Verrà sottoposto a forte sollecitazione e impatti. La presen-
za di graffi profondi e incrinature indica che le parti devono essere sostituite.
ATTENZIONE!
Qualora il manubrio risulti danneggiato l’utilizzo della bicicletta Arcadex dovrà essere interrotto immediatamente. Tornare ad utilizzare
la Arcadex solo dopo che il rivenditore specializzato l’avrà sottoposta ad accurata ispezione e, nel caso, sostituito il manubrio se
danneggiato.damaged.
Le leve comando cambio/freno si fissano alla piega manubrio mediante fascetta integrata alla leva
comando.
Prestare molta attenzione al corretto posizionamento delle leve, rispettare la posizione di fissaggio,
zona ad alto grip (immagine 1A).
Consultare lo specifico manuale del produttore delle leve comando cambio/freno per conoscere la
coppia di serraggio da applicare. Per preservare l’integrità della piega manubrio non superare la
coppia massima di 10 Nm.
24
