SPERRBLOCK FÜR SATTELSTÜTZE/EXPANDER

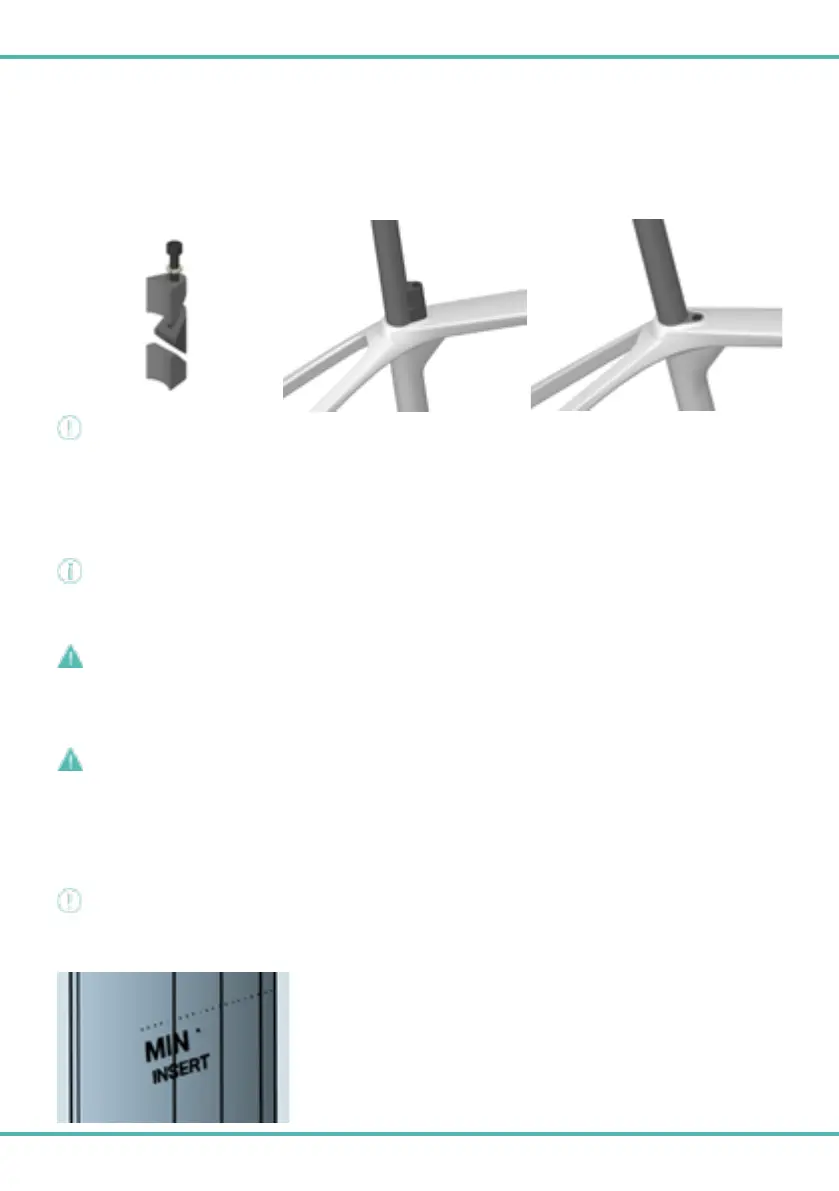

Der mitgelieferte Sperrblock/Expander ist ein Spezialbauteil für die Rahmen Arcadex. Ohne ihn ist es nicht möglich, die Sattelstütze in
der gewünschten Position zu arretieren. (Abbildung 1D)
Beachten Sie die nachstehenden Warnhinweise sorgfältig. Die Nichtbeachtung der in dieser Anleitung enthaltenen Warnhinweise und
Vorschriften entbindet den Hersteller von jeglicher Haftung.
Um die Sattelhöhe zu verändern, lösen Sie diese M5-Schraube und verstellen Sie die Höhe der Sattelstütze.
WARNUNG!
Entfernen, verschieben oder verstellen Sie die Sattelstütze (z. B. zum Einstellen der Sattelhöhe) nicht, ohne die Klemmschraube des
Sperrblocks/Expanders gelöst zu haben!
Sobald die gewünschte Sattelhöhe eingestellt ist, ziehen Sie die M5-Schraube unter Einhaltung des empfohlenen Anzugsdrehmoments
von 6 Nm fest.
INFORMATION/HINWEIS!
Um einen besseren Halt und Fixierung des Sitzrohrs im Rahmen zu gewährleisten, empfehlen wir, eine Schicht Klebepaste auf dem Teil
des Expanders aufzutragen, der mit der Sattelstütze in Kontakt kommt. (Die Klebepaste ist im Lieferumfang des Produkts enthalten).
GEFAHR!
Der Klemmblock ist mit einer M5x35 mm Schraube ausgestattet, verwenden Sie nur die mitgelieferte Schraube. Die Verwendung einer
anderen Schraube kann die Dichtigkeit des Klemmblocks der Sattelstütze/Expander selbst beeinträchtigen, was zu einem plötzlichen
Absenken der Sattelstütze und möglichen Stürzen führen kann.
GEFAHR!
Beachten Sie das auf dem Klemmblock/Expander angegebene Anzugsdrehmoment. Falsches Anziehen kann zu Fehlfunktionen und
damit zum Herausfallen des Bauteils führen!
SATTELSTÜTZE
WARNUNG!
Überschreiten Sie beim Herausziehen des Sitzrohrs nicht die auf dem Sitzrohr markierte Sicherheitsgrenze. (Bild 1E)
1E
