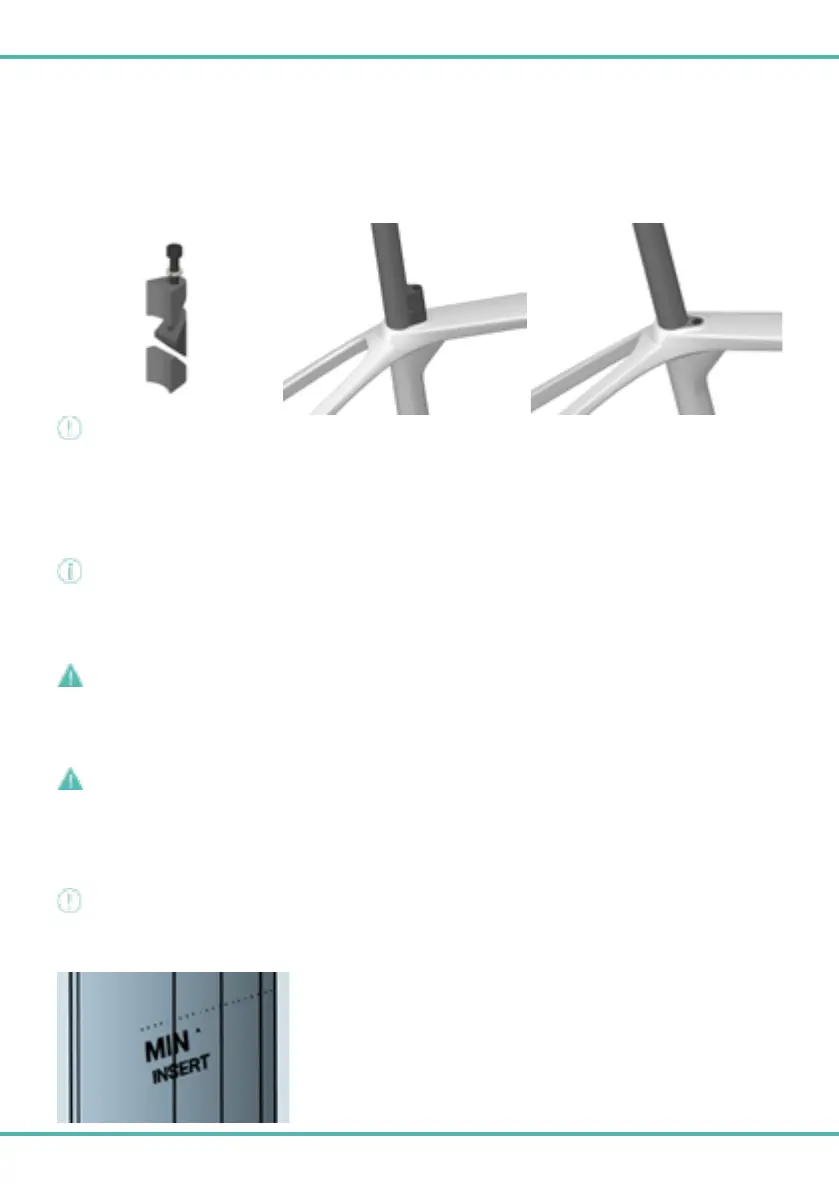

Bloc de verrouillage de la tige de selle/extenseur
Le bloc de verrouillage/l’extenseur fourni est un composant spécifique pour les châssis Arcadex. Sans lui, il n’est pas possible de
bloquer la tige de selle dans la position souhaitée. (image 1D) Suivez attentivement les instructions ci-dessous. Le non-respect des
instructions et des prescriptions contenus dans cette notice exonère le fabricant de toute responsabilité.
Pour modifier la hauteur de la selle, desserrer cette vis M5 et procéder au réglage de la hauteur de la tige de la selle.
1D
AVERTISSEMENT!
Ne pas retirer, déplacer ou ajuster la tige de selle (par exemple pour régler la hauteur de la selle) sans avoir desserré la vis de serrage
du bloc de serrage/de l’extenseur!
Une fois que la hauteur de selle souhaitée a été réglée, serrez la vis M5 en respectant le couple de serrage recommandé pour le bloc
de verrouillage/l’extenseur, à savoir 6 Nm.
IINFORMATION/AVIS!
Pour assurer une meilleure adhérence et une meilleure fixation du tube de selle dans le cadre, nous recommandons d’appliquer une
couche de pâte de préhension sur la partie de l’extenseur en contact avec la tige de selle. (la pâte de préhension est fournie avec le
produit).
DANGER!
Le bloc de verrouillage est équipé d’une vis M5x35 mm, veuillez utiliser uniquement la vis spécifiée. L’utilisation d’une vis différente
peut compromettre le serrage du collier de serrage de la tige de selle/de l’extenseur, pouvant entraîner un abaissement soudain de la
tige de selle et des chutes éventuelles.
DANGER!
Respecter le couple de serrage indiqué sur le bloc de verrouillage/l’extenseur Un serrage mal effectué peut entraîner un dysfonction-
nement de l’élément et sa chute !
Tige de selle
AVERTISSEMENT!
Lors de l’extraction du tube de selle, ne pas dépasser la limite de sécurité indiquée sur le tube de selle. (image 1E)
1E
