Benutzerhandbuch IUPS-401-Serie
9
Deutsch

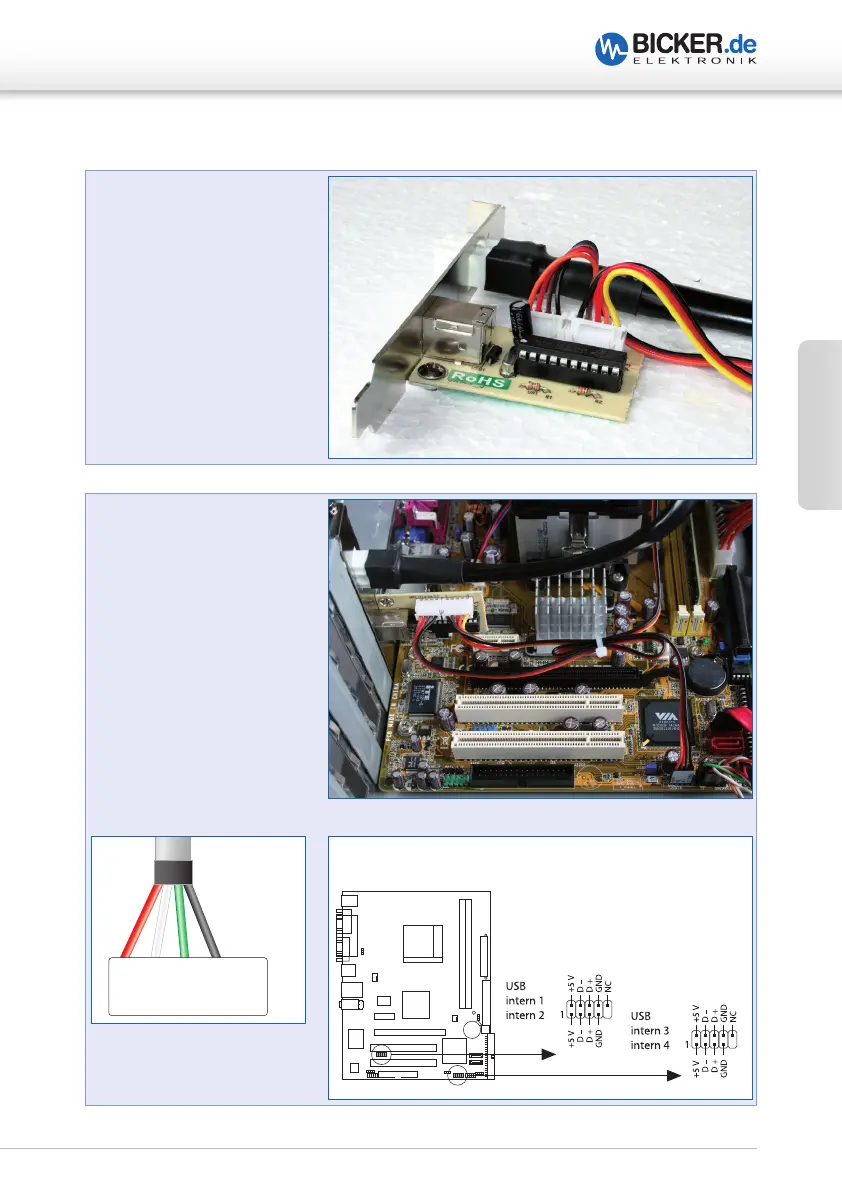

Interne USB-Anbindung
1
Das Verbindungskabel der
IUPS-401 auf die 5-polige Stift-
leiste aufstecken k und das
interne USB-Kabel von der
4-poligen Stiftleiste j auf das
Mainboard stecken.
2
USB-Verkabelung
Bitte überprüfen Sie die PIN-
Belegung des internen USB-
Kabels mit der PIN-Belegung
auf Ihrem Mainboard.
ACHTUNG: Die PIN-Belegungen
müssen übereinstimmen!
Eine Verpolung kann sowohl
die USB-Schnittstelle als auch
das Mainboard beschädigen!
Die Netzverkabelung von
Slotblech zum Netzteil und
Netzstecker verkabeln.
+5 V
D –
D +
GND
N.C.
Beispiel aus einem
Mainboard-Handbuch
j
k
