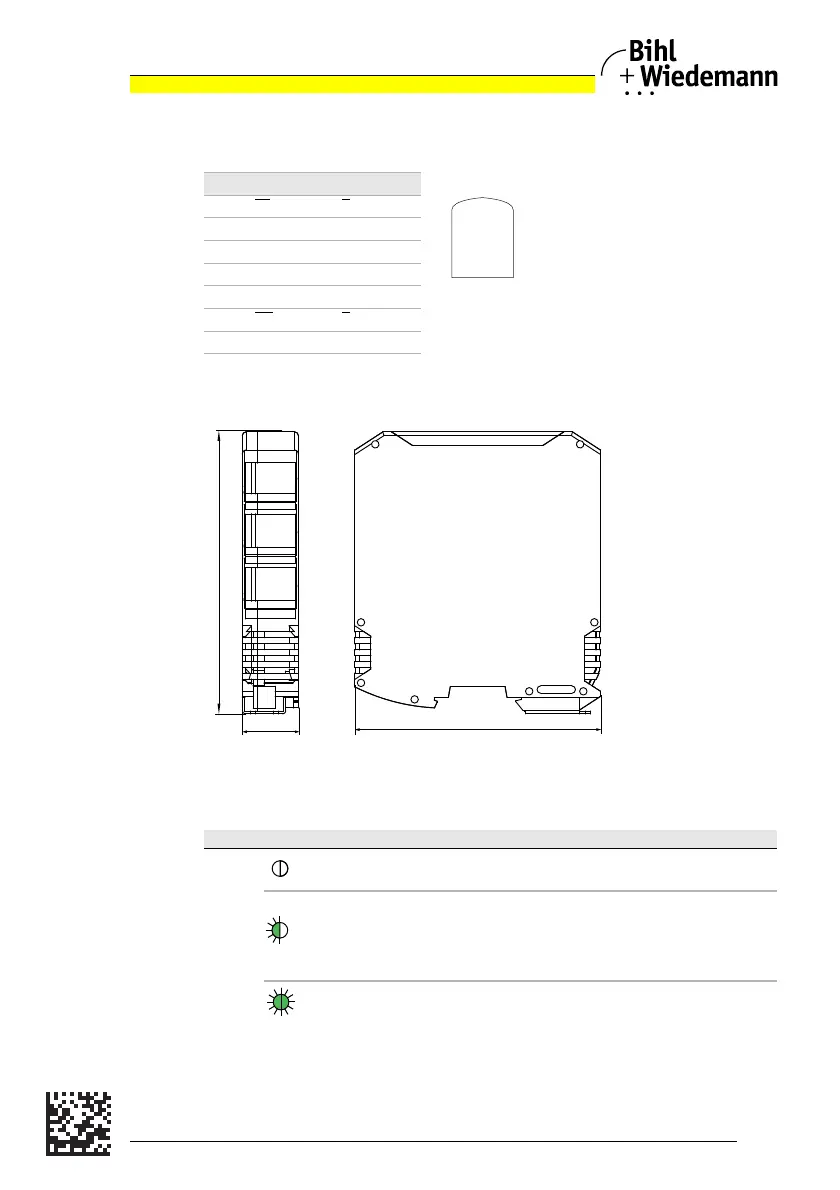

AS-i Drehzahlwächter Modular
Montageanweisung // Installation Instructions // ...
2.3 Mini IO-Buchsenstecker // Mini IO socket plug // connecteur femelle
Mini IO // connettore femmina Mini IO // conector hembra Mini IO
3 Abmessungen // Dimensions // Dimensions // Dimensioni // Dimensiones
4 LED-Statusanzeige // LED status display // Affichage d’état LED //
Visualizzazione LED // Display de estado LED
Pin sin/cos HTL
1 sin B
2 sin B
3 n.c. n.c.
4 n.c. n.c.
5 cos A
6 cos A
7
Ub
out
n.c.
8
GND
out
GND
7 8
5 6
3 4
1 2
99 mm
114,5 mm
22,5 mm
LED Beschreibung // Description // Description // Descrizione // Descripción
ASI
AS-i Spannung nicht OK // AS-i supply power not OK // Tension de AS-i n‘est pas
enrègle // Tensione AS-i non é in regola // Tensión AS-i incorrecta
(1)
1 Hz
Peripheriefehler oder Adresse ’0’, Konfiguration nicht verifiziert (bis Ident-Nr. 15097) //
Periphery fault or address ’0’, configuration not validated (up to Ident-No. 15097) //
Erreur de périphérie ou adresse ’0’, configuration pas vérifié (jusqu'à Ident-No.
15097)// Errore periferica od indirizzo ’0’, configurazione non verificato (fino a Ident-
No. 15097) // Error de periférico o direccíon ’0’, configuratión no verificado (hasta
Ident-No. 15097)
(1)
AS-i Spannung OK // AS-i supply power OK // Tension de AS-i est en regle //
Tensione AS-i é in regola // Tensión AS-i o.k.
Tab. 1-1. LEDs
