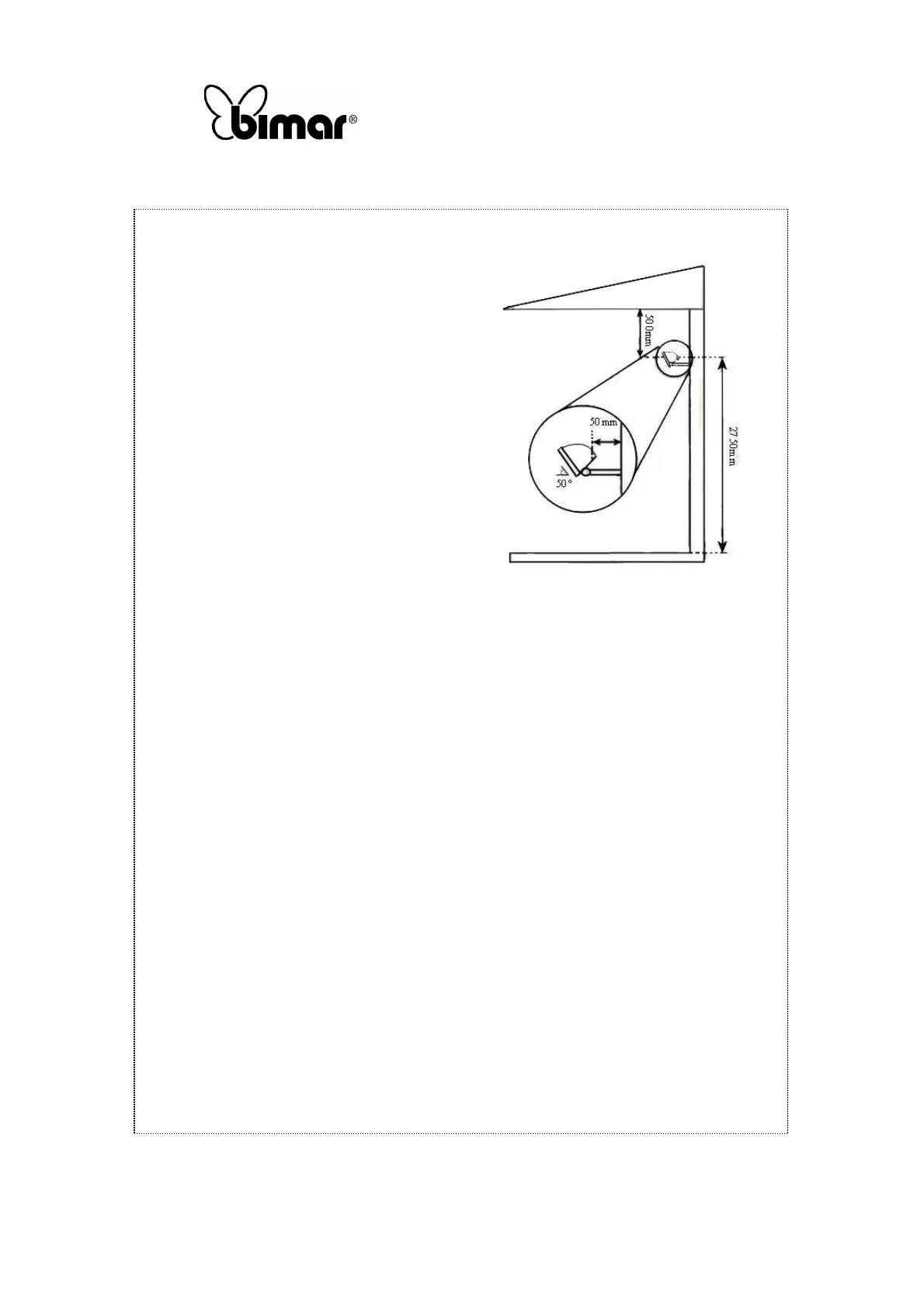

• L’apparecchio deve essere utilizzato solo ed
esclusivamente se fissato a parete: la posizione
deve essere scelta in considerazione dei seguenti
punti:
1. l’area riscaldante 3x3,5m. massimo.
2. la distanza minima dal pavimento è di
2750mm.
3. la distanza minima dal soffitto deve essere di
500mm.
4. la distanza minima dalla parete di fissaggio è
di 50mm
5. lo spazio libero laterale, deve essere di
almeno 500mm.
6. deve essere posizionato in luoghi dove NON
possa subire urti.
7. NON deve essere posizionato
immediatamente al di sotto di una presa di
corrente.
• Mettere il riscaldatore lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie,
ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da materiali che possono
deformarsi con il calore. Non utilizzare l’apparecchio nelle immediate vicinanze di una vasche con
acqua, scrosci d’acqua, per evitare che l’apparecchio vi possa cadere.
• La parete su cui il riscaldatore è fissato, deve essere solida in materiale ignifugo e resistente al
calore. Anche il soffitto deve essere in materiale ignifugo e resistente al calore: le distanze indicate
nel paragrafo precedente, sono riferite a strutture in materiali con dette caratteristiche.
• La confezione contiene i seguenti particolari:
- Riscaldatore
- Dadi: 2x
- Rondella: 2x
- Lampada alogena
- Rondella eleastica: 2x
- Viti fissaggio a parete: 3x
- Viti: 2x
- Rondella elastica di sicurezza: 2x
- Tasselli in plastica: 3x
• Assicurarsi, prima di eseguire i fori, che all’interno della parete non vi siano tubazioni. Segnare
sul muro l’esatto posizione dei fori posti sulla staffa, forare la parete, iserire i tasselli e fissare
con le approsite vite in modo di bloccare la staffa.
• Per ragioni di trasporto, la lampada alogena non è connesa (cioè non inserita nei connettori), ma
nella propria confezione all’interno del riscaldatore. E’ quindi necessario collegarla procedendo
come qui descritto (utilizzare idonei guanti protettivi, sia per salvaguardare le mani, e per non
danneggiare la lampada alogena, e per non lasciare impronte sul vetro o sulla parabola che evono
essere perfettamente puliti):
- svitare le 2 viti della cornice frontale, ed aprire la cornice, ruotandola
- togliere il vetro con estrema cautela, e la guarnizione di tenuta.
- togliere la lampada dalla proporia confezione, ed inserirla nella propria sede, infilandola prima in
un connettore e poi nell’altro
- inserire la guarinizione di tenuta lungo la sede ricavata lungo il perimetro, ed appoggiare il vetro,
centrandolo; al fine di assicurare la tenuta a prova d’acqua, fare attenzione che la guarnizione sia
perfettamente in aderenza sia sul bordo che sul vetro, e non formi alcuna grinza.
- Richiudere la cornice, e riavvitare le 2 viti, bloccandole per assicurare la tenuta a prova d’acqua.
Si sottolinea che la tenuta all’acqua dell’apparecchio NON è assicurata, qualora la guarnizione non
sia esattamente e correttamente posizionata, e se la cornice non è bloccata nel corretto modo.
