Bimar VP42T User Manual

18
D. Das hintere Schutzgitter (11) in den Motorkörper einsetzen und sich dabei vergewissern, dass sich der
Griff oben befindet; es mit der dazugehörigen Nutmutter (14) festspannen.
E. Das Lüfterrad (12) auf die Motorwelle (4) schieben und mit der entsprechenden Nutmutter (3)
festspannen (gegen den Uhrzeigersinn drehen und festziehen).
F. Zur Befestigung des vorderen Schutzgitters sollte die Haupteinheit auf eine glatte, ebene Oberfläche
abstellt werden. Das vordere Schutzgitter (10) in das hintere Schutzgitter (11) einpassen, es mit dem
Kunststoffring arretieren (die Befestigungsschraube sollte sich im unteren Teil befinden) und mit der
entsprechenden Schraube (9) festschrauben.
G. Nach Abschluss dieser Arbeitsschritte überprüfen, dass die Schutzgitter fest miteinander und mit dem
Motor verbunden sind.

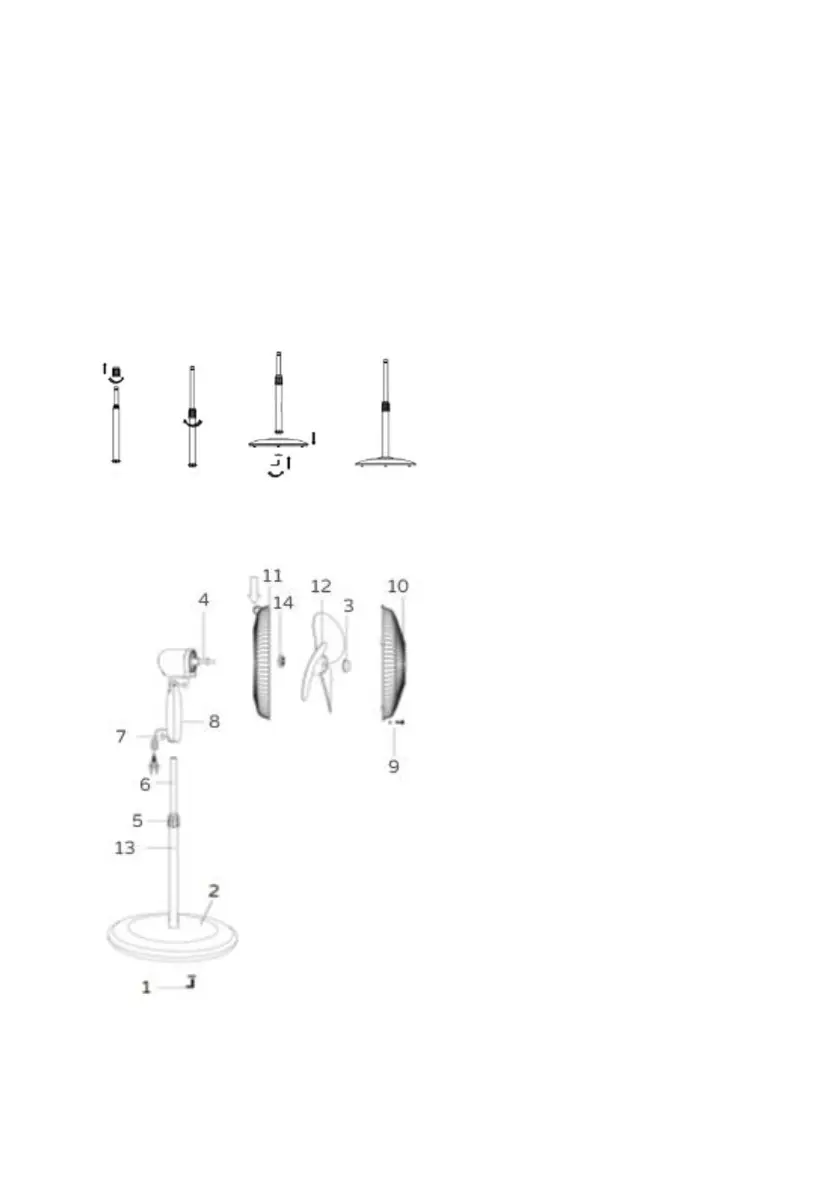

1) L-Schraube
2) Sockel mit Gegengewicht
3) Nutmutter für
Lüfterradbefestigung
4) Motorwelle
5) Nutmutter für Stangenbefestigung
6) Einstellbare Stange
7) Befestigungsschraube für Ständer
8) Bedienungstafel
9) Schraube Kunststoffring
10) Vorderes Gitter/Schutzschirm
11) Hinteres Gitter
12) Lüfterrad
13) Säule
14) Nutmutter für Gitterbefestigung

Bimar VP42T Specifications

General

Type	Household blade fan
Timer	Yes
Airflow	2934 m³/h
Placement	Floor
Tilt angle	18 °
Noise level	60 dB
Fan diameter	400 mm
Product color	White
Housing material	Metal
Number of speeds	3
Oscillation range	90 °
Number of fan blades	5
Timer duration (maximum)	7.5 h
Package depth	459 mm
Package width	542 mm
Package height	222 mm
AC input voltage	220 - 240 V
Power source type	AC
AC input frequency	50 Hz
Power consumption (typical)	50 W

Weight and Dimensions

Width	450 mm
Height	1410 mm
Weight	5700 g
