D. Svitare la ghiera fissaggio griglia (15) e la ghiera
fissaggio elica (16) (ruotare in senso orario), dal
corpo motore.

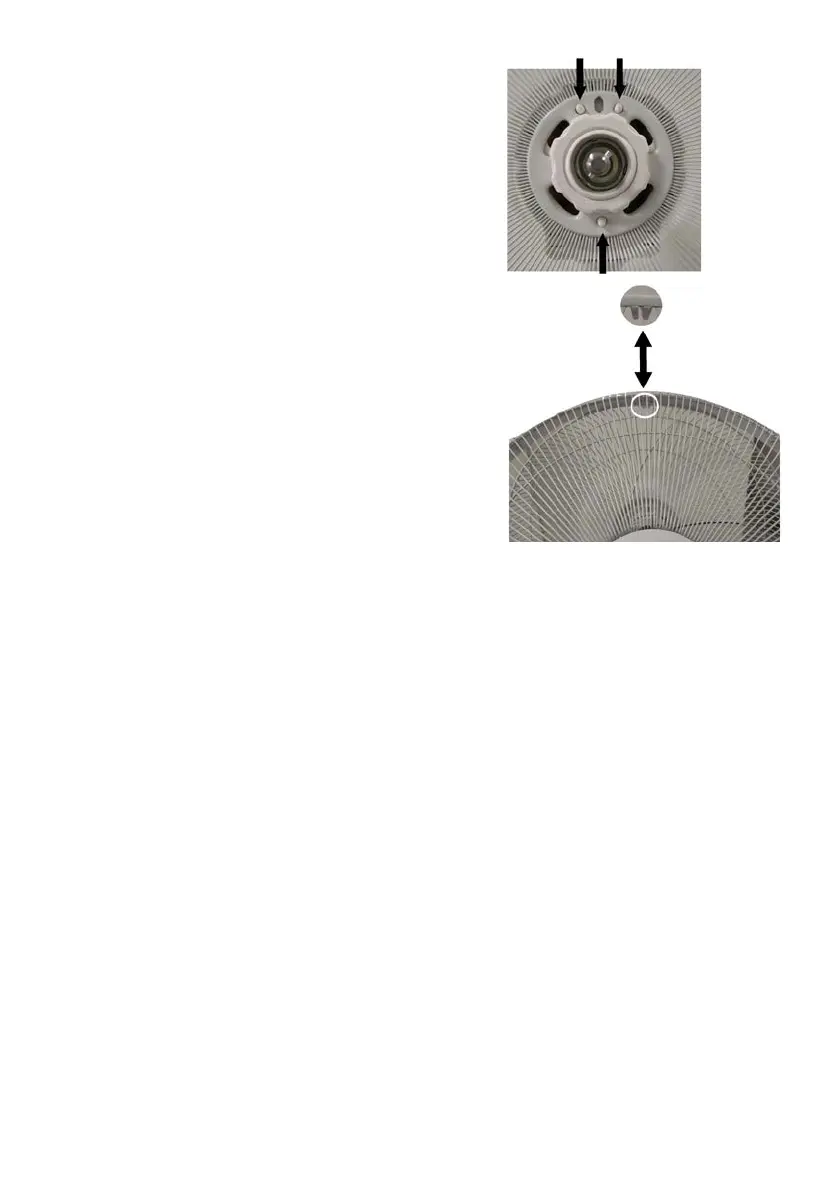

Inserire la griglia posteriore (12) nel corpo
motore (si preda come riferimento l’immagine a
lato), in modo che i due perni superiori e il perno
inferiore del frontale corpo motore collimano
con i fori della griglia; bloccare con l’apposita
ghiera (15).
E. Inserire l’elica (13) sull’albero motore (5) e
bloccare con l’apposita ghiera (16) (ruotare in
senso antiorario e serrare).
F. Per fissare la griglia anteriore è conveniente
appoggiare l’unità principale su un piano
d’appoggio liscio e privo di asperità. Accoppiare
la griglia anteriore (11) a quella posteriore (12):
inserire
il gancio della griglia anteriore (deve
risultare nella parte superiore, come immagine a
lato) sulla posteriore, bloccandole premendo la
griglia anteriore con quella posteriore per fissare
i ganci correttamente (posti sull’anello
perimetrale in plastica della griglia anteriore).
Assicurarne il fissaggio con la clip di chiusura
(15, deve risultare nella parte inferiore) e fissarla
con la vite. Al termine dell’operato, verificare che
le griglie di protezione siano saldamente
accoppiate e fissate al motore.
