Binks 183S-500 - Page 18

CONJUNTOS DE TANQUES DE ACERO INOXIDABLE DE 10/05/15 GALONES

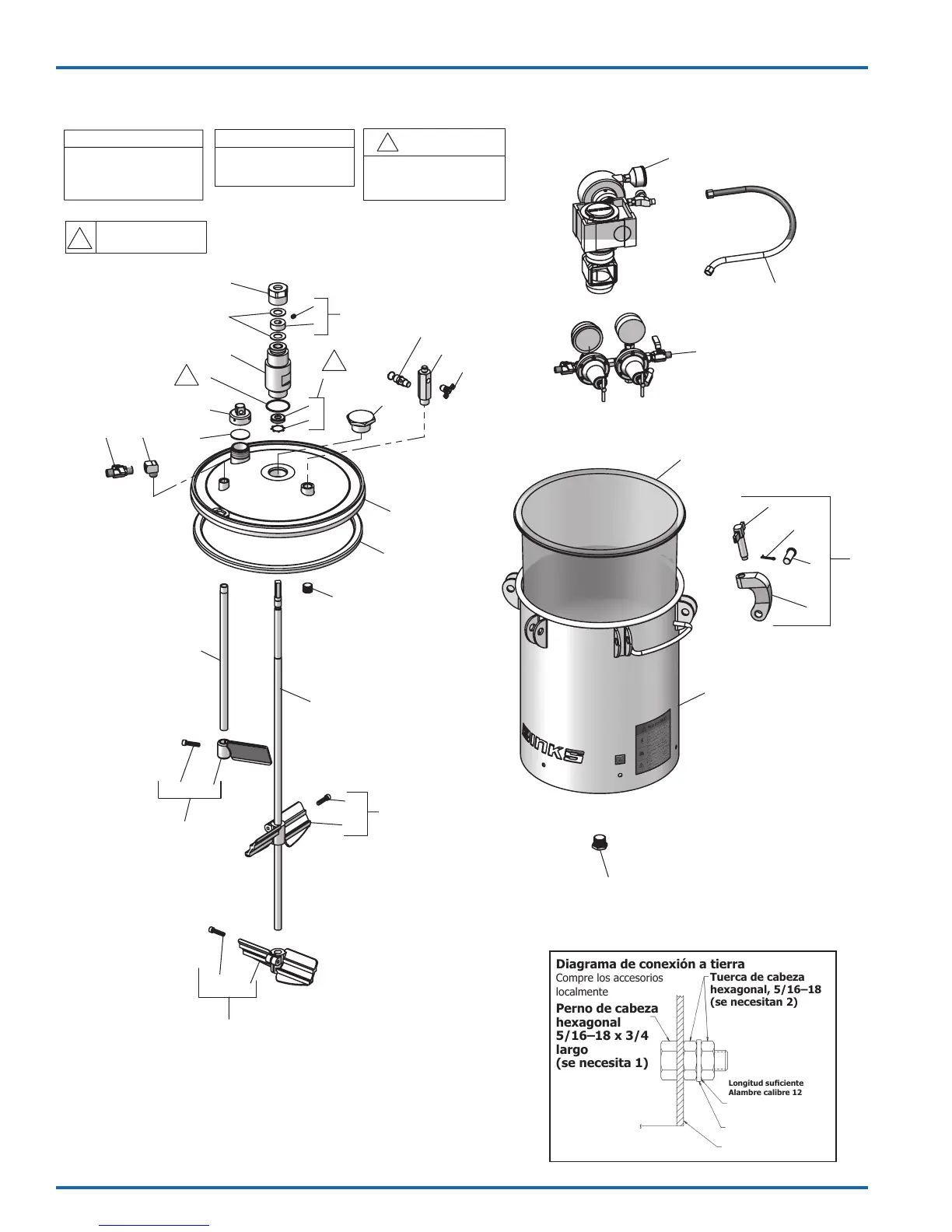

Diagrama de conexión a tierra
Compre los accesorios
localmente
Perno de cabeza
hexagonal
5/16–18 x 3/4
largo
(se necesita 1)
2X
Tuerca de cabeza
hexagonal, 5/16–18
(se necesitan 2)
Longitud suciente
Alambre calibre 12
(No ilustrado)
Arandela de seguridad,
5/16 (se necesita 1)
Reborde del tanque (ref.)
Use sellador de rosca con base
de PTFE en todas las conexiones
de aire y fluido.
NOTA
Use una válvula de seguridad de
40 PSI (12A) con un regulador
extra sensible.
PRECAUCIÓN !
NOTA
VASELINA/
GRASA
PG
25
24
24
25
27
25
22
23
18
17
16
15
11
13
12
19
9
8
7
6
2
3
4
39
1
38
37
36
33
32
31
30
35
29
21
20
34
26
28
10
5
PG
PG
26
14
77-3133
PAGE 6
5/10/15-GALLON GALVANIZED TANK ASSEMBLIES
El lado abierto del obturador del eje
(8) está orientado hacia abajo.
El retenedor (9) se necesita sólo para
operación al vacío.
Consulte 77-3138 para
información de (39).
Para conversión de salida inferior,
quite y deseche el tapón
El kit de paletas
estacionarias (28)
viene estándar sólo
en los tanques de
10 y 15 galones.
Los tanques de 5
y 10 galones vienen
estándares con un
kit de paleta del
agitador (26).
Los tanques de 15
galones vienen
estándares con dos
kits de paletas
del agitador (26).
ES
77-3134-R1.0 (9/2017)ES-6 / 12www.carlisleft.com
