DE
77-3110-R1.3 (4/2016)
DE-4 / 14
77-3110-R1.0 4/14

ü ü





QS50121CE Rührapparat mit indirektem Gangantrieb und Motor QMS431CE, 433CE & 434CE 88 60 7 bar
QMS431CE Nur Rührapparat (kein Antrieb) für 8 l Behälter 83S213CE 88 60 7 bar
QMS433CE Nur Rührapparat (kein Antrieb) für 40 l Behälter 83S1013CE, 83G1013CE 88 60 7 bar
QMS434CE Nur Rührapparat (ohne Antrieb) 83S1513CE 88 60 7 bar
QMS430CE Direkter Antrieb 83S211CE 3000 1000 7 bar
PT427CE/418CE Direkter Antrieb 83Z211CE 3000 1000 7 bar
PT419CE/428CE Direkter Antrieb 83C211CE 3000 1000 7 bar

Alle Luftmotoren Motorgehäuse Gusseisen
Endplatten Aluminium
Rotoren Gusseisenrotor, Edelstahlwelle (außer PT419CE unlegierter Stahl)
QS50121CE Getriebegehäuse Aluminium
QMS431CE, 433CE,
434CE
Lagergehäuse und Antriebswelle Edelstahl mit OiliteLagern
Rührblätter Leitfähiges Nylon
Wellendichtungen Turcon (modifiziertes PTFE)


Luftzufuhren (Kompressoren usw.) sollten nicht in einem
Gefahrenbereich aufgestellt werden. Das Lufteinlasssystem sollte
einen Filter haben, um ein Eindringen von Staub oder ähnlichen
Fremdkörpern in die Teile zu verhindern, wo Komprimierung
stattfindet.
 








1.
Schalten Sie die Hauptluftzufuhr zum Behälter ab.
2. Schließen Sie das Lufteinlassventil, das sich am Luftverteiler des
Behälters befindet. Lufteinlassschlauch entfernen.
3. Lassen Sie die Luft aus dem Behälter, indem Sie die Daumenschraube
am Luftablassventil nach links drehen. Warten Sie, bis alle Luft durch
das Ventil abgelassen ist, bevor Sie die Behälterabdeckung,
Füllschraube oder den Mittelstopfen abnehmen.
4. Lassen Sie das Luftablassventil offen, bis Sie die Abdeckung, Füllschraube
oder den Mittelstopfen wieder aufsetzen.

Ein automatischer Luftschlauchfilter bzw. ein automatisches Schmiergerät sollte
im Luftzufuhrschlauch höchstens 0,5 m vom Luftmotor installiert werden. Der
Filter sollte 5 Mikron sein. Installieren Sie das Schmiergerät auf gleicher Höhe
wie der Motor oder über dem Motor, sodass der Öldunst direkt in oder nach
unten in den Motor geblasen wird (siehe Bild 1).
Füllen Sie den Ölbehälter mit SAE 10W Motoröl.
Stellen Sie das Schmiergerät so ein, dass ein Öltropfen pro 1400 Liter Luft
oder ein Öltropfen pro Minute für den laufenden Betrieb zugeführt wird.



1.
Diese Anleitungen gelten für die Montage des QS50121CE Antriebs an
einem installierten QMS431CE, 433CE oder 434CE Rührapparat.
(Siehe QMS431CE, 433CE und 434CE Installationsabschnitt).
2. Stellen Sie sicher, dass die untere Klemmschraube (61) gelöst ist,
schieben Sie dann die Stütze (60) des Antriebs über das Lager. Stellen
Sie sicher, das der eckige Antrieb am Wellensockel des Getriebes greift.
Drehen Sie das Gerät ggf., um die Welle und den Sockel auszurichten.
3. Ziehen Sie die untere Klemmschraube (61) fest und prüfen Sie die obere
Schraube.
4. Nehmen Sie das Haupteinlassventil der Luftzufuhr vom Behälterregler
ab und montieren Sie ein WartungsTStück (67) im offenen Anschluss.
5. Schließen Sie das Einlassventil der Behälterluftzufuhr am offenen
Anschluss des WartungsTStückes (67) an. Setzen Sie den Nippel (64)
in den offenen Anschluss am WartungsTStück ein.
6. Installieren Sie den Winkel (63) im Einlassanschluss des Luftmotors
(falls er noch nicht montiert ist) und den oberen Nippel (64) im
offenen Winkelanschluss. Schließen Sie das Luftregulierventil (65) am
oberen Nippel an. Schließen Sie den Schlauch (66) zwischen dem
unteren Nippel (64) und dem Luftregulierventil an.

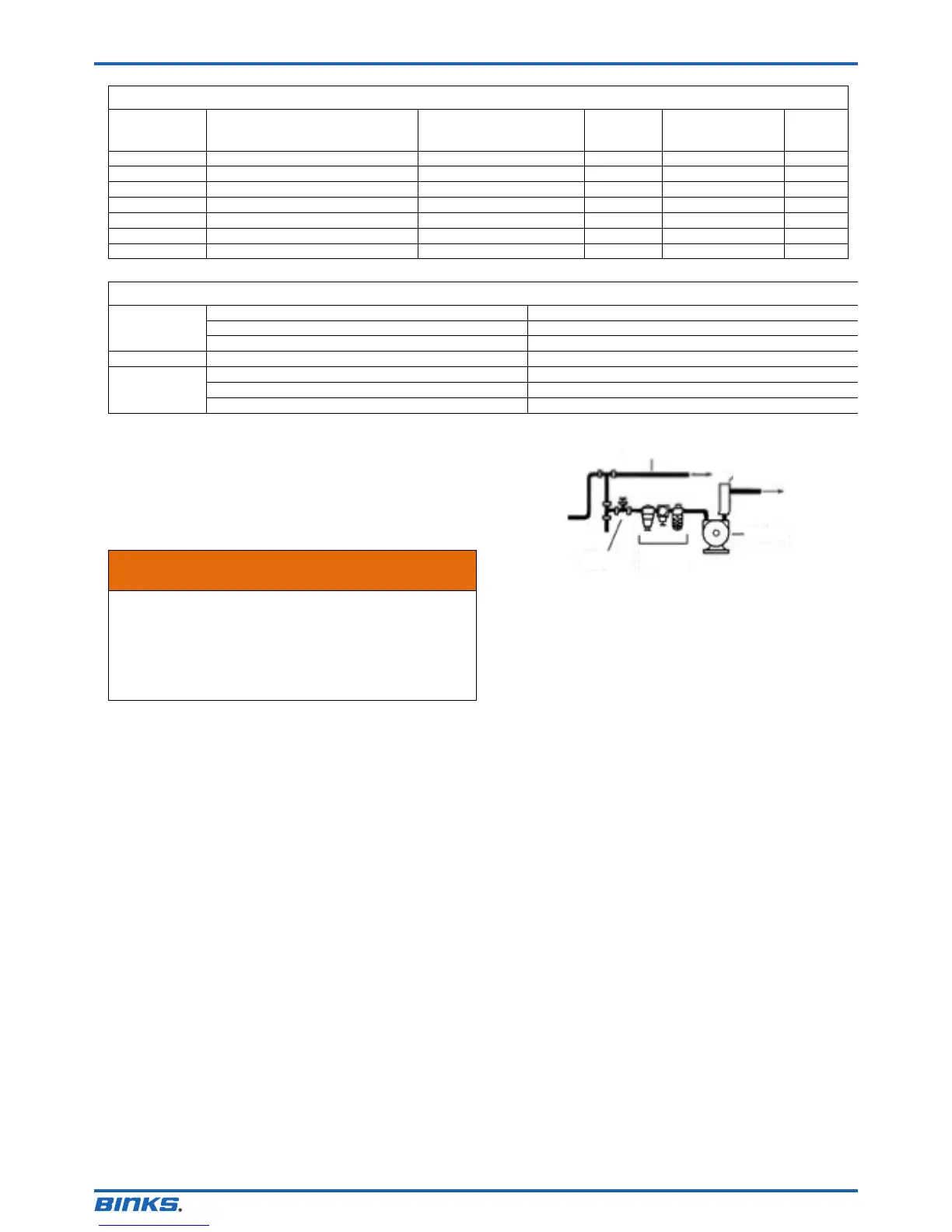

SCHMIERGERÄT FÜR
DEN FILTERREGLER
Bild 1 HAUPTLUFTLEITUNG
SCHALLDÄMPFER
LUFTMOTOR
ABSPERRVENTIL
