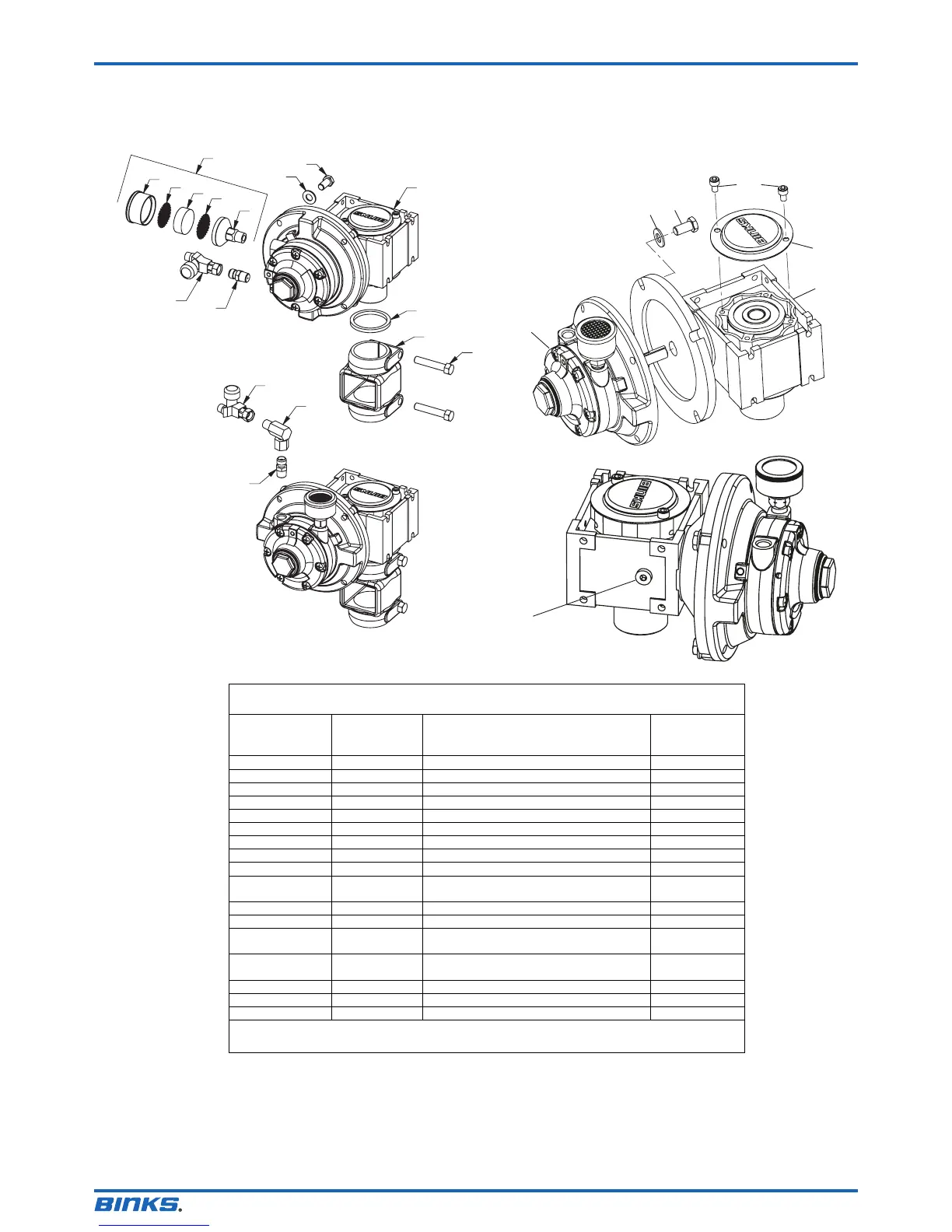

FIG. 5
RÉDUCTEUR QS-5012-1-CE
CONFIGURATION 40 & 60 LITRES
CONFIGURATION 8 LITRES
FIG. 6
MOTEUR À ENGRENAGES 31-391-1
Bouchon d'huile
LISTE DE PIÈCES POUR QS-5012-1-CE
Repère Réf. pièce de
rechange
Description
Nbre de pièces
requis
53 350-401 SILENCIEUX / FILTRE À AIR 1
54 --- CHAPEAU DE FILTRE 1
▲ 55 --- CRÉPINE 2
● ▲ 56 --- FEUTRE 1
57 --- CORPS DE FILTRE 1
58 31-391-1 MOTEUR À ENGRENAGES (COMPREND 58A À 58D) 1
58A 31-418 MOTEUR PNEUMATIQUE (AVEC 31-391-1) 1
58B 31-416-1 RÉDUCTEUR 20:1 (AVEC 31-391-1) 1
58C 31-422 COUVERCLE (AVEC 31-391-1) 1
58D
À se procurer
localement
VIS (M6 X 1 X10 mm de longueur) 1
59 322423-133 RONDELLE 1
60 QMS-35 SUPPORT DE MOTEUR PNEUMATIQUE 1
61
À se procurer
localement
VIS À TÊTE HEX. (3/8-16 X 2") 2
63
À se procurer
localement
RACCORD TOURNANT DU COUDE MÂLE/FEMELLE
1/4 NPT (M) X 1/4 NPS (F)
1
64 31-431 RACCORD 1/4 UNIV X 1/4 NPT (LIMITÉ) 1
65 HAV-500 SOUPAPE DE RÉGLAGE D'AIR 1/4 NPS (F) X 1/4 NPT (M) 1
66 HA-57011 FLEXIBLE (voir les instructions d'installation) 1
● Pièces comprises dans le Kit de réparation du moteur pneumatique KK-5001-1.
▲ Commander le Kit crépine et feutre KK-5006.
54
55
55
57
65
64
56
53
52
51
58
59
60
61
65
64
63
