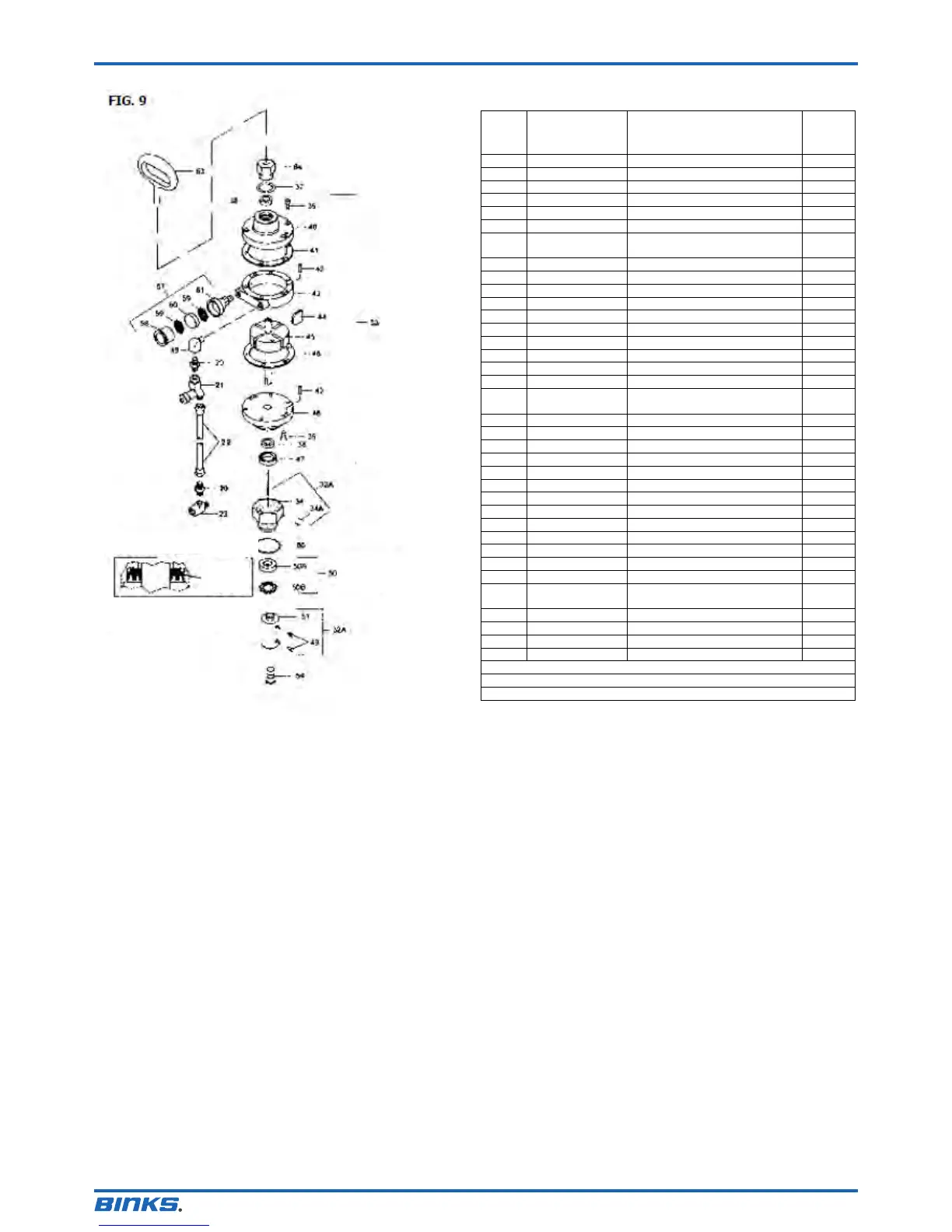

Binks QS-5012-1-CE - Page 54

IT
77-3110-R1.3 (4/2016)
IT-12 / 14
12/14 77-3110-R1.0









19
——
Raccordo a gomito 1/4”(M) 1/4”NPT(F)
1
20
H2008
Raccordo filettato 1/4” NPS(M)
2
21
HAV500
Valvola regolazione aria
1
22
HA57001
Gruppo tubi
1
23
——
Raccordo a T di servizio 1/4”
1
32A
KK4991
Kit agitatore
1
33 QMS428
Gruppo motore (parti da #4 a 18 incluse).
Utilizzare #1, 2 & 3 del vecchio motore.
1
34
—— Adattatore motore aria 1
34A
—— Vite di regolazione (1/4"20 x 1/4") 1
* 37
—— Guarnizione fondello 1
38
PT58 Cuscinetto 1
39
——– Vite (1/4"28 x 1/2") 12
40
——– Piastra anteriore 1
* 41
PT591K10 Guarnizione piastra posteriore 2
42
QS1891K10 Spina di centratura (kit da 10) 4
43
——– Corpo 1
* 44
——– Aletta 4
**
45
——– Gruppo rotore 1
46
——– Piastra posteriore 1
47
PT56 Guarnizione albero 1
#49
——– Vite di regolazione (1/4"20 x 1/4” S.S) 2
50
KK5041 Kit guarnizione albero 1
50A
—— Guarnizione albero 1
50B
—— Fermo 1
#51
—— Accoppiamento albero 1
54
QMS73 Albero SS 1
55
QMS448CE Gruppo elica 1
56
—— Elica 1
57
350401 Gruppo silenziatore 1
58
—— Cappello filtro a rete 1
•59
—— Filtro 2
• *
60
—— Feltro 1
61
—— Corpo 1
63
QN97 Impugnatura 1
64
QMG18 Fondello 1
65
SSG8184K2 Oring (kit da 2) 1
* Componenti compresi nel kit di riparazione motore aria KK50011
• N. rif. (59) 2 ea. e N. Rif. (60) 4 ea. compresi nel kit del filtro a rete e feltro KK5006
** Non disponibile separatamente, ordinare (33) QMS428
NOTA: il fermo è necessario solo se il
serbatoio viene utilizzato per il vuoto.
Vedi dettagli e
note a sinistra
DETTAGLIO GUARNIZIONE ALBERO
Guarnizione
albero (50A)
rivolta verso
il basso
