Bitzer 2N.2Y Series Technical Information

6

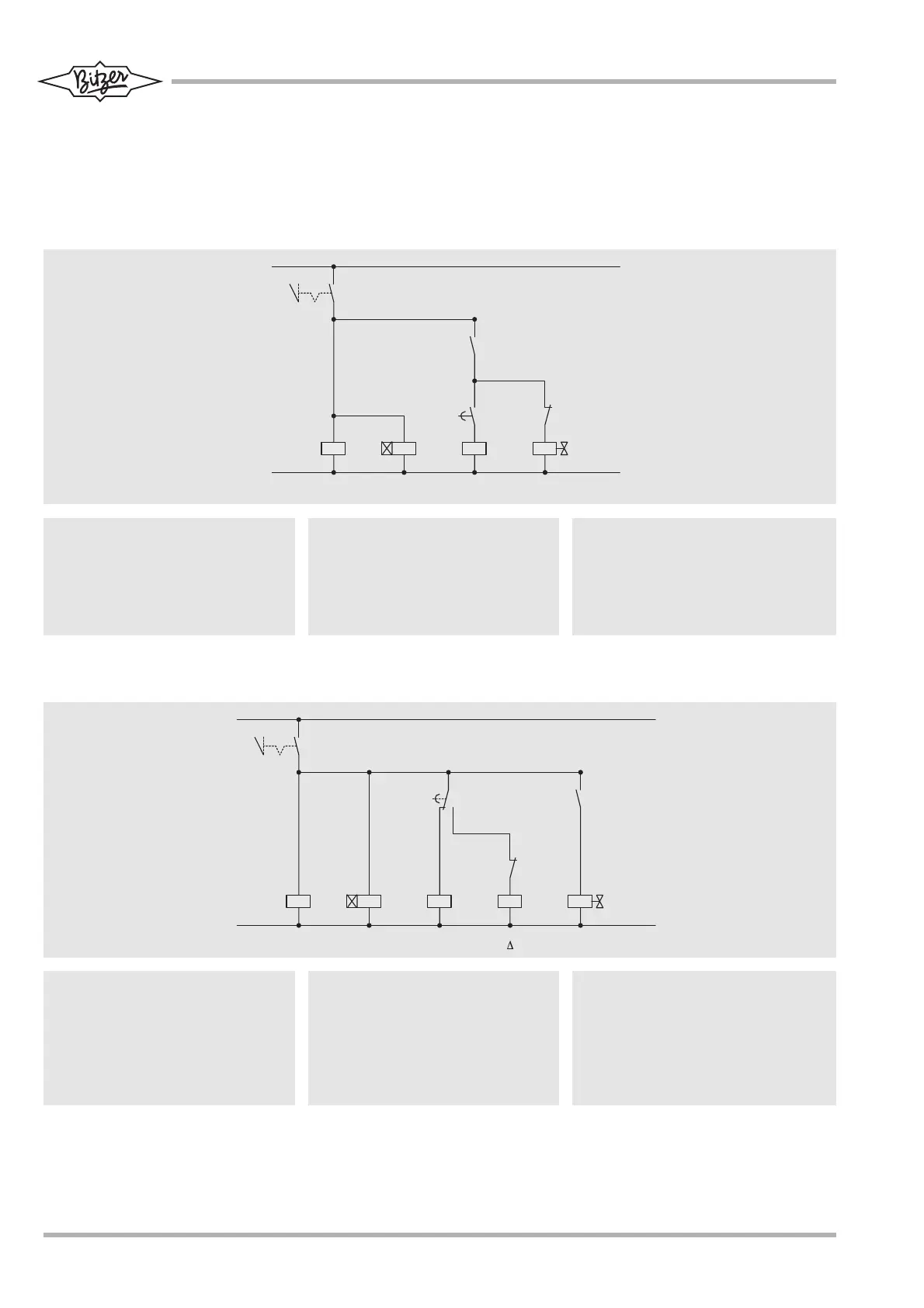

4 Schematic wiring diagrams
(simplified sceme)
4.1 Part winding start
4.2 Star-delta start
4 Schémas de principe
(schéma simplifé)
4.1 Démarrage à bobinage partiel
4.2 Démarrage à étoile-triangle
4 Prinzipschaltbilder
(Vereinfachte Darstellung)
4.1 Teilwicklungs-Anlauf
4.2 Stern-Dreieck-Anlauf
KT-110-3
N
L
0
1
K 1 Y 2
S
K 1 T K 2
K 1 T
K 1
K 2
0 , 5 s
K1 Schütz "1. Teilwicklung"
K2 Schütz "2. Teilwicklung"
K1T Zeitrelais "Teilwicklungs-Anlauf"
S Steuerschalter "Verdichter Ein"
Y2 Magnetventil "Anlaufentlastung"
K1 Contactor "first PW"
K2 Contactor "second PW"
K1T Time relay "part winding start"
S Control switch "compressor on"
Y2 Solenoid valve "start unloading"
K1 Contacteur "1. bobinage partiel"
K2 Contacteur "2. bobinage partiel"
K1T Relais temporisé "démarrage à bobinage
partiel"
S Commutateur "marche du compresseur"
Y2 Vanne magnétique "démarrage à vide"
N
L
0
1
K 1 K 2 Y 2
K 3
S
K 1 T K 3
K 1 T
K 3
Y
1 . . 2 s
K1 "Netzschütz"
K2 "Dreieck-Schütz"
K3 "Stern-Schütz"
K1T Zeitrelais "Stern-Dreieck"
S Steuerschalter "Verdichter Ein"
Y2 Magnetventil "Anlaufentlastung"
K1 "Main contactor"
K2 "Delta contactor"
K3 "Star contactor"
K1T Time relay "star-delta"
S Control switch "compressor on"
Y2 Solenoid valve "start unloading"
K1 "Contacteur secteur"
K2 "Contacteur triangle"
K3 "Contacteur étoile"
K1T Relais temporisé "étoile-triangle"
S Commutateur "marche du compresseur"
Y2 Vanne magnétique "démarrage à vide"
