Transportösen Ø 20 (Option)
Eyebolts Ø 20 (option)
Œillets de suspension Ø 20 (option)
Montagefüße Ø 80 (Option)
Mounting feet Ø 80 (option)
Pieds de montage Ø 80 (option)
3
Anschluss-Positionen
1 Sauggas-Leitung*
2 Kältemittel-Austritt (Flüssigkeitsleitung)
3 Öffnung für Anschlusskabel
4 Schauglas
* detaillierte Informationen siehe
Betriebsanlei tun gen für Druckbehälte
r
Position des raccords
1 Conduite du gas aspiré*
2 Sortie de fluide frigorigène (conduite de
liquide
3 Ouverture pour le câble de raccordement
4 Voyant
* Informations détaillées supplementaires
voir instructions de service du réservoir
sous pression
Connection positions
1 Suction gas line*
2 Refrigerant outlet (liquid line)
3 Opening for connection cable
4 Sight glass
* further detailed information on moun-
ting see Operating Instructions of pres-
sure vessels

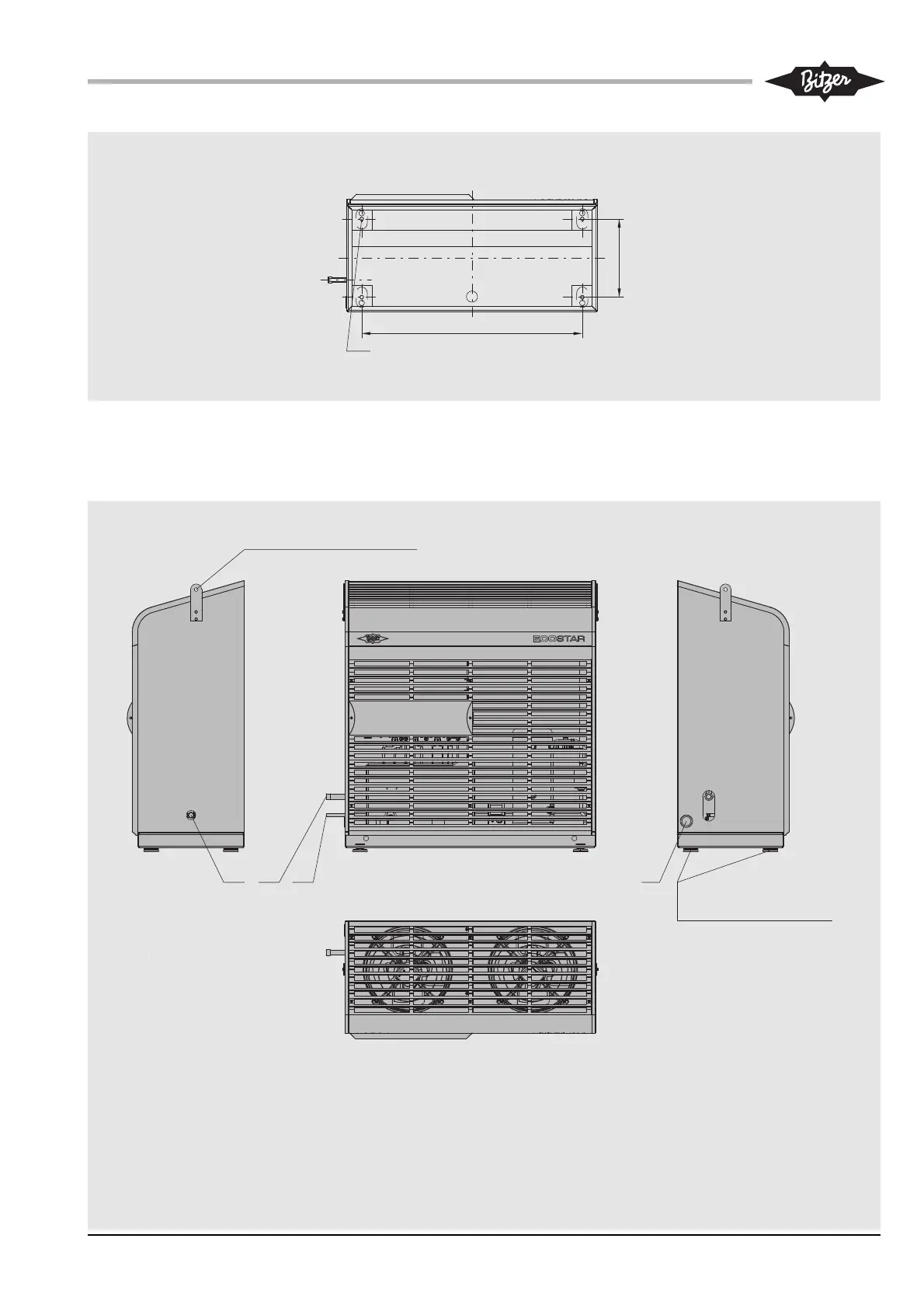

Abb. 3 Schematische Darstellung der
Bodenplatte
Fig. 3 Schematic view of bottom plate Fig. 3 Représentation schématique de la
plaque de fond
