20 KT-200-2
The fans start when the condensing
temperature is 5 K above the current
ambient temperature or minimum 15°C.
With high ambient temperatures, they
are always operated at max. speed
from t
c
= 50°C.
This characteristic causes a
considerably reduced power
consumption of the condenser fans, in
particular with lower compressor
speeds.
To achieve additional savings in
systems with electronic injection valves,
the lower switch-on level of the
condenser fan (menu 4.2.5.8 M
IN.SET or
MIN.SOLL) may be reduced. On the
other hand, it might be necessary to
increase the lower switch-on level in
case of unfavourable configuration to
guarantee a certain minimum pressure
upstream of the injection valve.
When the upper switching threshold
(menu 4.2.5.10 M
AX.SET or MAX.SOLL) is
exceeded, the condenser fans are
operated at maximum speed,
independently of the ambient
temperature.
凝縮温度が現在の外気温を5 K上回るか、
最低15°Cになるとファンが起動します。
外気温が高い場合、t
c
= 50°C以上になる
とファンは常に最高速度で作動します。
この特性のため、特にコンプレッサーが
低速のときにはコンデンサーファンの消
費電力が大幅に低減します。
電子噴射弁付きシステムでは、さらに節
約できるよう、コンデンサーファンの下
限スイッチングレベル（メニュー4.2.5.8
M
IN.SETまたはMIN.SOLL）を下げることが
できます。一方で、不利となる設計の場
合には、噴射弁の上流側の最低圧力を保
証するために下限スイッチングレベルを
上げる必要があります。
上限スイッチングレベル（メニュー4.2.5.10
M
AX.SETまたはMAX.SOLL）を超えた場合
には、コンデンサーファンは外気温に関
係なく最高速度で作動します。
n Fan speed in %
t
c
Condensing temperature
t
amb
Ambient temperature
① to ③ Speed characteristics (low sound
mode)
① Example: 13°C ambient temperature
② Example: 27°C ambient temperature
③ Example: 38°C ambient temperature
n ファン速度（%）
t
c
凝縮温度
t
amb
外気温
①～③ 速度特性曲線（静音モード）
① 例：外気温13°C
② 例：外気温27°C
③ 例：外気温 38°C

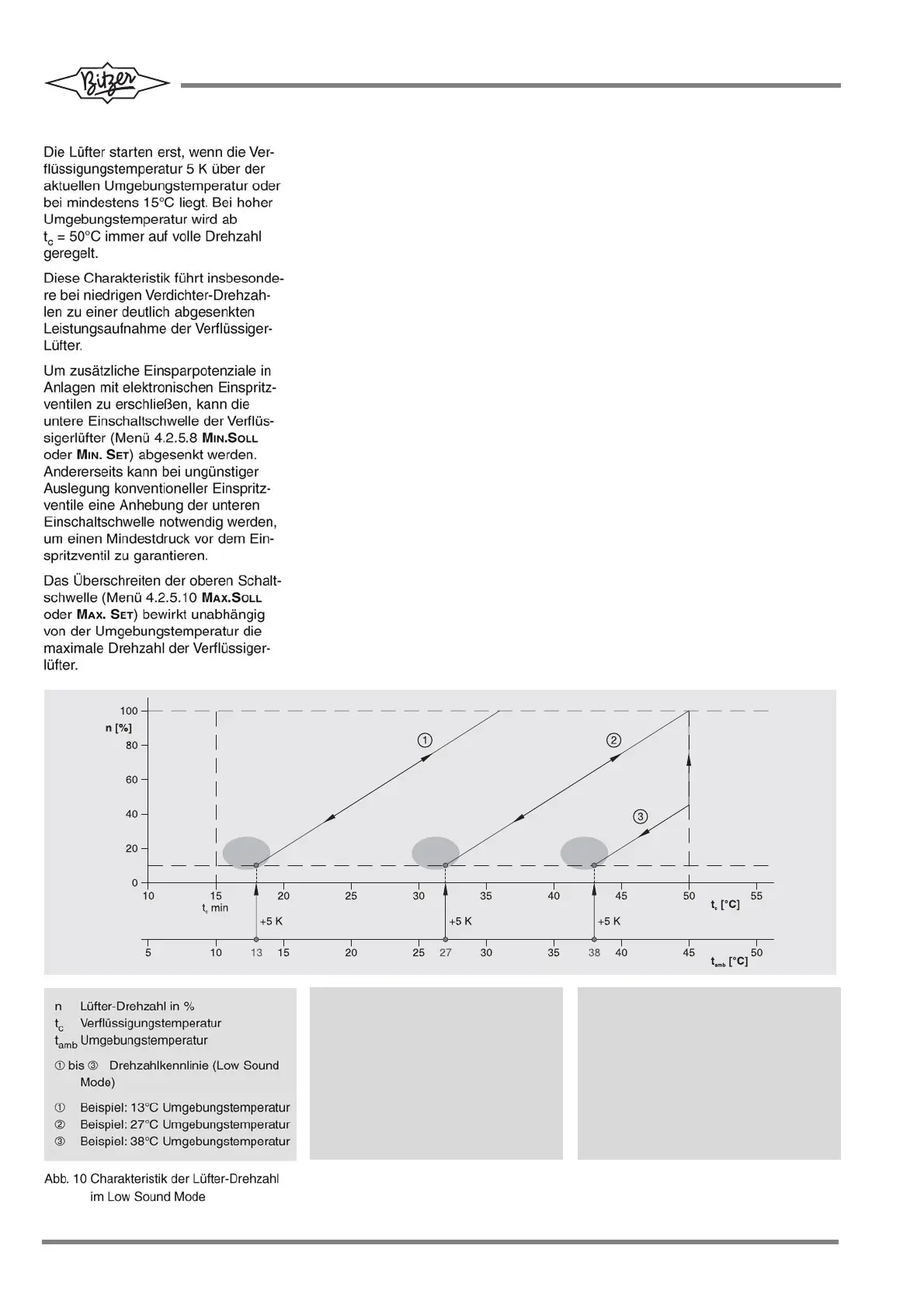

Fig. 10 Characteristic of the fan speed in
low sound mode
図 10 静音モード時のファン速度の特性
EIN / ON EIN / ON
E
IN / ON
