6.2 Failure messages
The control is equipped with a failure
diagnosis. Failures of the system are
indicated at the display. It consists of 3
parts:
Alarm number
"A" followed by a consecutive number
(fig. 11, pos. 1)
Failure code
Classification of failure followed by a
3-digit number (fig. 12, pos. 2)
y "W..." (threshold exceeded)
Limited operation is possible,
condensing unit keeps on running.
y "A..." (alarm)
Condensing unit is shut off and, once
the delay time has passed, switched
on again automatically.
y "C..." (critical alarm)
Compressor is shut off and fault
lamp in display lights up. Faillure
contact at terminal 15 (terminal strip
X101) is activated.
- Once the cause of the fault has
been removed, the control will reset
automatically after a certain time
delay.
- The protection device blocks
mechanically when the oil level is
too low (fault message C602).
Determine cause and eliminate.
Reset manually afterwards.
y Failure is at the moment:
Upper case letter "W..." "A..." "C..."
Determine cause and eliminate.
6.2 故障メッセージ
制御には故障診断機能が備わっています。
システムの故障はディスプレイに表示
されます。表示は次の3つの部分で構成
されています。
アラーム番号
｢A」の後に連続番号が続きます（図11、
番号1）。
故障コード
故障の分類の後に3桁の数字が続きます
(図12、番号2）。
y ｢W...」（警告限界を超過）
運転は制限付きで行うことができ、
コンデンシングユニットは作動を継
続します。
y ｢A...」（アラーム）
コンデンシングユニットは遮断され
ますが、ディレイタイムが経過する
と再び自動的にオンになります。
y ｢C...」（重大なアラーム）
コンプレッサーは遮断され、ディス
プレイの故障ランプが点灯します。
端子 15（端子ストリップ X101）の
故障端子が有効になります。
- 故障の原因が取り除かれると、制御
は一定のタイムディレイの後に自動
的にリセットされます。
- オイルレベルが低すぎる場合（故障
コードC602）、保護デバイスが機械
的にロックします。原因を特定し、
除去します。その後、手動でリセッ
トします。
y 故障が現在起きている場合：
大文字の「W...」/「A...」/「C...」
原因を特定し、除去します。
3
1 2
A 0 1 W 1 0 3
T 2 S h o r t
4

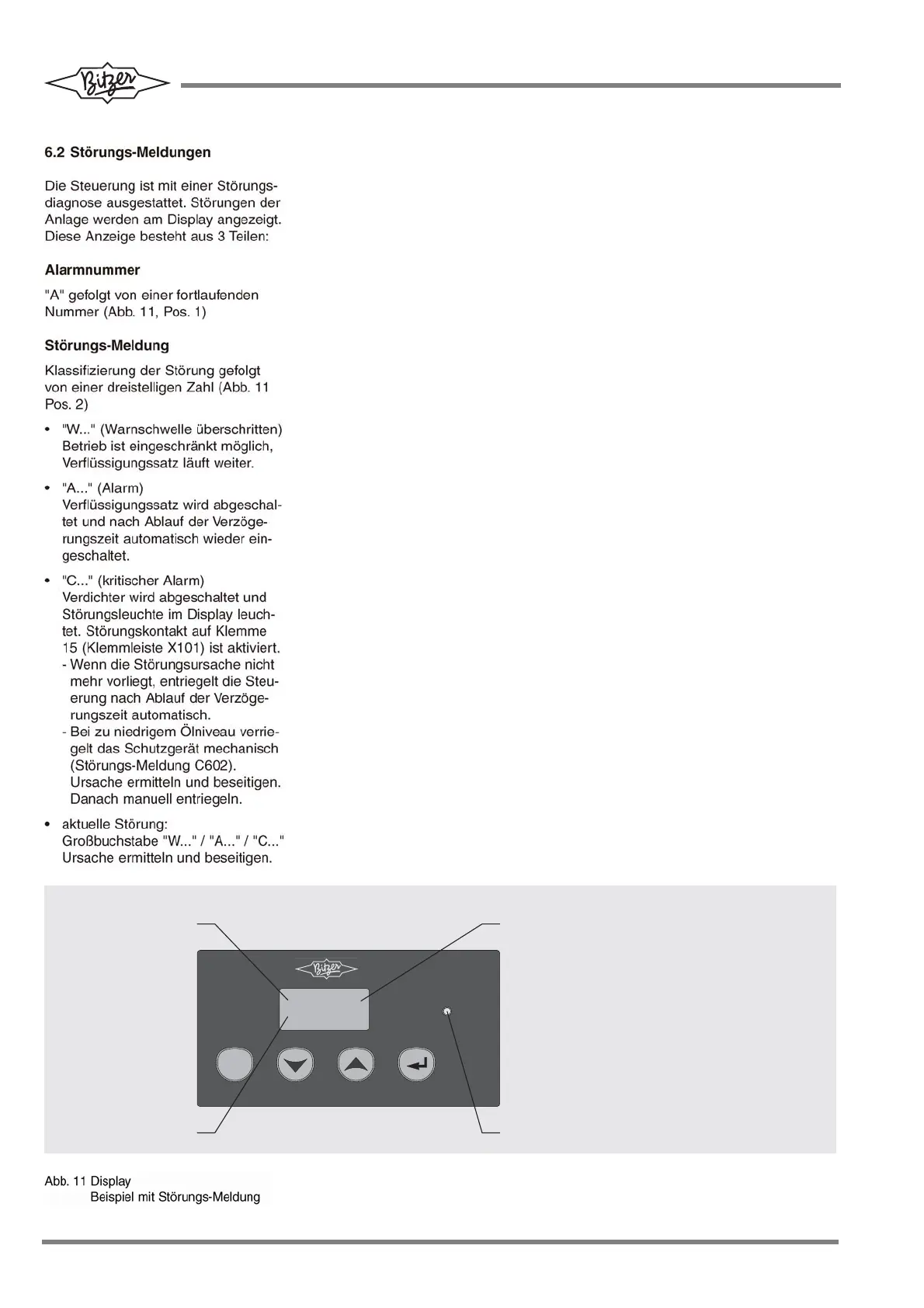

Fig. 11 Display
example with failure message
図 11 ディスプレイ
故障メッセージの表示例
1 Alarmnummer
Alarm number
アラーム番号
2 Störungs-Meldung
Failure code
故障コード
3 Kurztext
Short text
簡易テキスト
4 Störungsleuchte
Fault lamp
故障ランプ
