KT-200-2 9
Remove the following parts for opening
the terminal box of the condensing unit:
Control panel cover, front grating of the
weather protective housing and cover
for the terminal box of the condensing
unit. For a detailed description see
chapter 6.3 "Opening the terminal
boxes".
コンデンシングユニットの端子ボックス
を開くには、以下の部品を取り外します：
コントロールパネルカバー、耐候性ハウ
ジングのフロントグリル、コンデンシン
グユニットの端子ボックスカバー。
詳しくは6.3章「端子ボックスの」を参照
してください。
factory wired
wire on site
F5 Pressure limiter for high pressure
protection
H2 Signal lamp "operation"
H3 Signal lamp "failure"
R1 Resistance 10 k
R2 Resistance 150
R5 Sensor for cold store temperature
R6 Crankcase heater
S2 External release
S5 & S6 Digital inputs DI1 and DI2
Y1 Solenid valve in liquid line
OLC-K1 Optical oil level control
工場で配線
設置場所で配線
F5 高圧保護用圧力リミッター
H2 警告ランプ「運転」
H3 警告ランプ「異常」
R1 抵抗 10 kΩ
R2 抵抗 150 Ω
R5 冷蔵室温度センサー
R6 クランクケースヒーター
S2 外部接続
S5 & S6 デジタル入力 DI1 および DI2
Y1 液ライン電磁弁
OLC-K1 光電子オイルレベルモニター

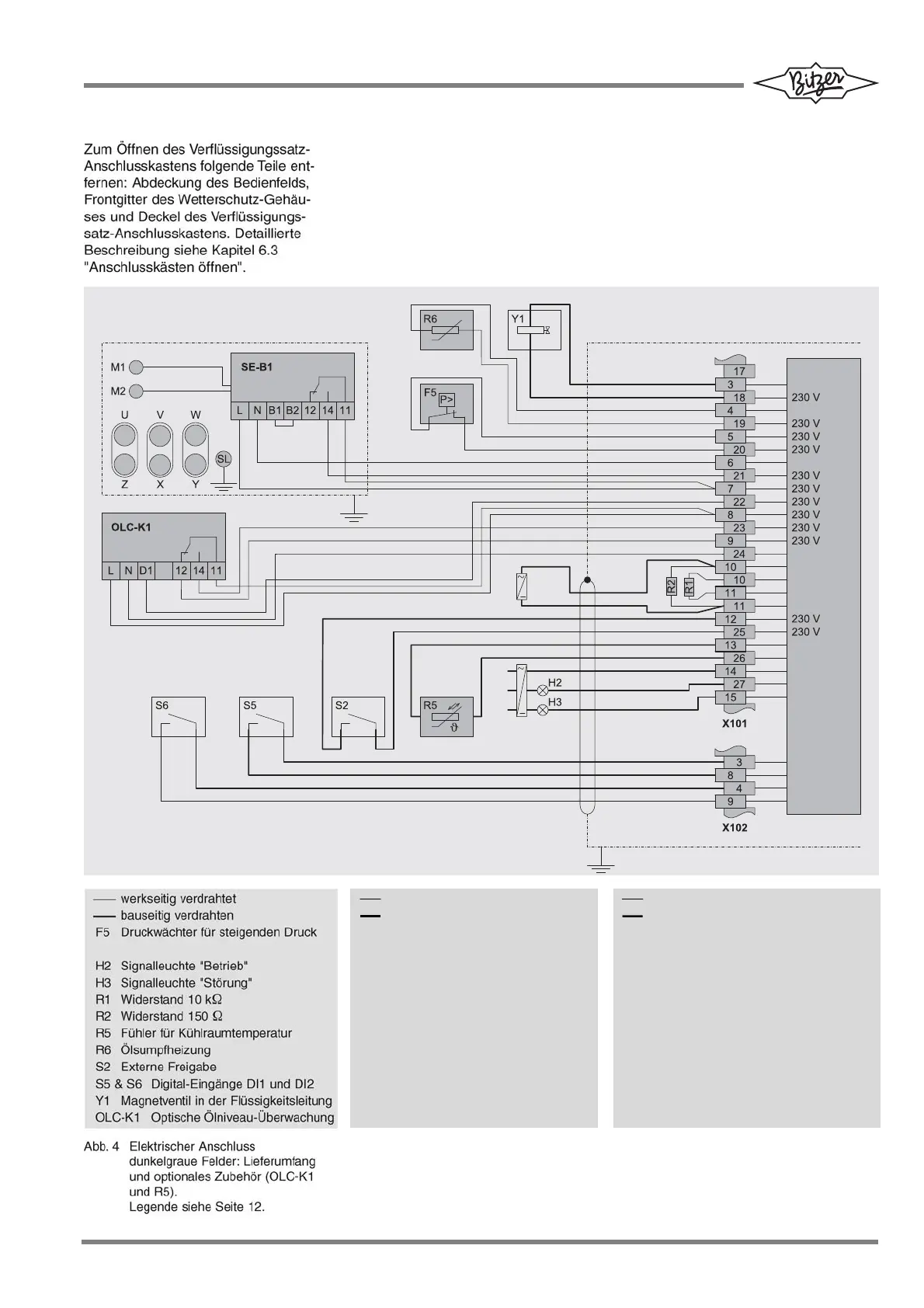

Fig. 4 Electrical connection
dark-grey fields: scope of delivery
and optional accessories (OLC-K1,
and R5). Legend see page 12.
図 4 電気接続
濃いグレーの領域：標準装備品とオプ
ションアクセサリー（OLC-K1、R5）記
号説明については 12 ページを参照して
ください。
Anschlusskasten des Verdichters
Terminal box of compressor
コンプレッサーの端子ボックス
Anschlusskasten des Verflüssigungssatzes
Terminal box of the condensing unit
コンデンシングユニットの端子ボックス
（オプション）
オプション
Steuerung
Control
制御
