SB-100-514
Oil separator
• Install oil heater in the oil separator
according to wiring diagram. The oil
heater ensures the lubricity of the
oil even after long standstill peri-
ods. It prevents increased refrige-
rant solution in the oil and therefore
re duction of viscosity. The oil heater
must be energized during standstill.
• Insulate oil separator
- for operation at low ambient tem-
peratures or
- at high temperatures on the
discharge side during standstill
(e.g. heat pumps).
The oil level monitor and the oil ther-
mostat are delivered separately
packed and must be fitted on site.
Fitting posion see fig. 6.
Séparateur d'huile
• Monter un resistance d’huile dans la
séparateur d’huile et raccorder le sui-
vant schéma de principe. Le resistance
d’huile garantit le pouvoir lubrifiant de
l'huile, même après des longues péri-
odes stationnaires. Elle permet d'éviter
un enrichissement de l'huile en fluide
frigorigène et par conséquent, une
baisse de la viscosité. La résistance
d'huile doit etre utliser durand des péri-
odes stationaires.
• Isol er le sépa ra teur d'huile
- en cas d'un fonc tion ne ment par tem -
pé ra tures ambian tes bas ses ou
- en cas des tem pé ra tures éle vées
côté haute pres sion pen dant l'arrêt
(par ex. pom pes à cha leur).
Le contrôleur de niveau d’huile et le ther-
mostat d’huile sont livrés séparßement et
doivent être montés sur place. Position de
montage voir fig. 6.
Ölabscheider
• Ölheizung in den Ölabscheider ein-
bauen und gemäß Prinzipschaltbild
anschließen. Die Ölheizung verhin-
dert bei längeren Stillstandszeiten
eine übermäßige Kältemittel-
Anreicherung im Öl und damit
Viskositätsminderung. Sie muss im
Stillstand des Verdichters einge-
schaltet sein.
• Ölabscheider isolieren:
- bei Betrieb bei niedrigen
Umgebungs tem peratu ren oder
- mit hohen Tempera turen auf der
Hoch druck-Seite wäh rend des
Still stands (z.B. Wärme pum pen).
Der Ölniveauwächter und der Ölther-
mostat werden separat geliefert und
müssen auf der Baustelle montiert
werden. Einbauposition siehe Abb. 6.

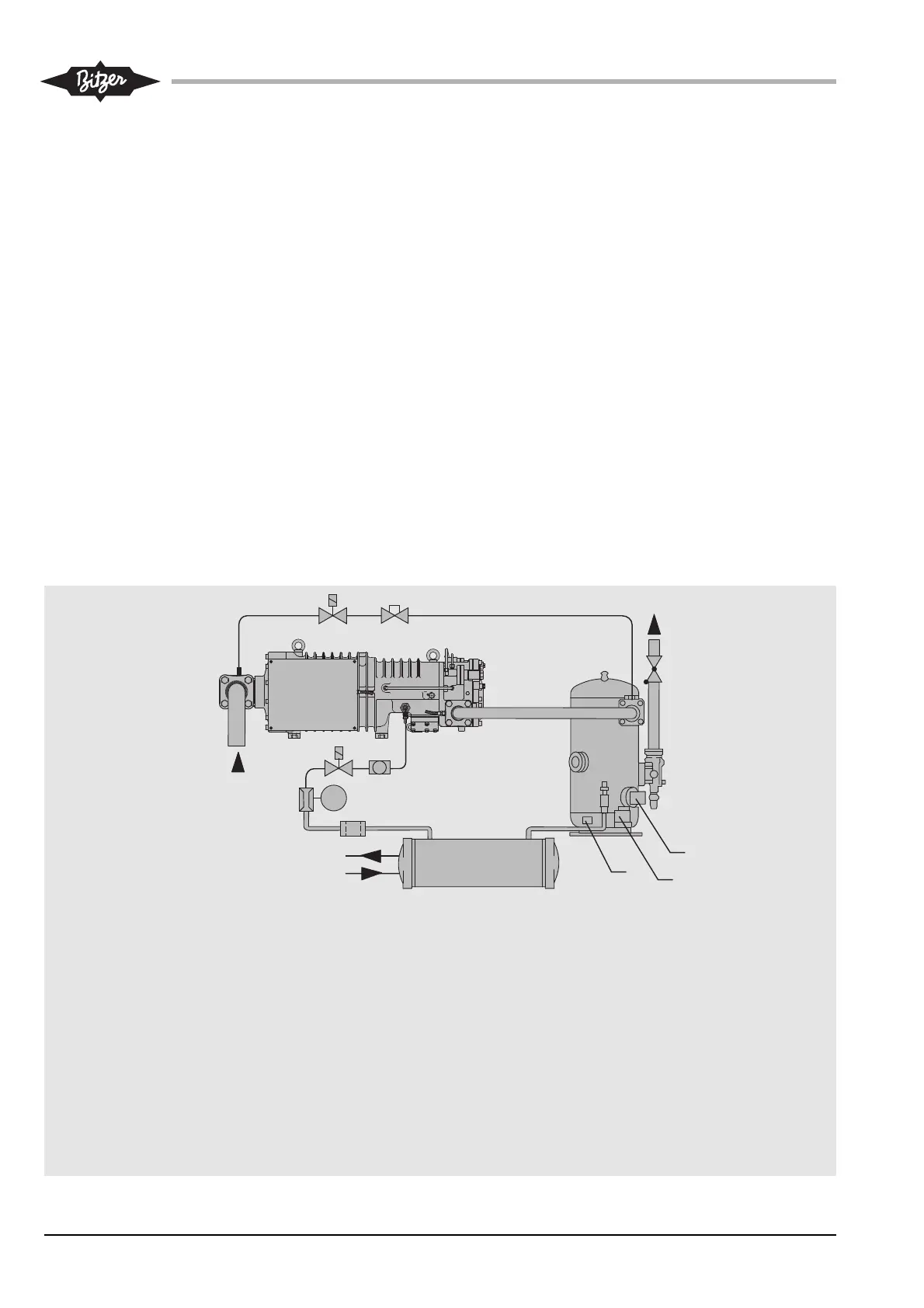

Abb. 6 Schmierölkreislauf
Fig. 6 Oil circulation
