! ADVERTENCIA
El fabricante ha hecho todo
lo posible para eliminar
los bordes afilados. Sin
embargo, debe manejar
todos los componentes
con cuidado para evitar
lesiones accidentales.
Algunas partes pueden
contener bordes afilados,
especialmente como se
indica en estas instruc-
ciones. Use guantes de
protección si es necesario.
! ADVERTENCIA
El uso de alcohol, medica-
mentos recetados o sin receta
puede afectar la capacidad
del consumidor para ensam-
blar u operar el aparato
de manera segura.
! PRECAUCIÓN
Se recomiendan dos
personas para el montaje
de este producto.

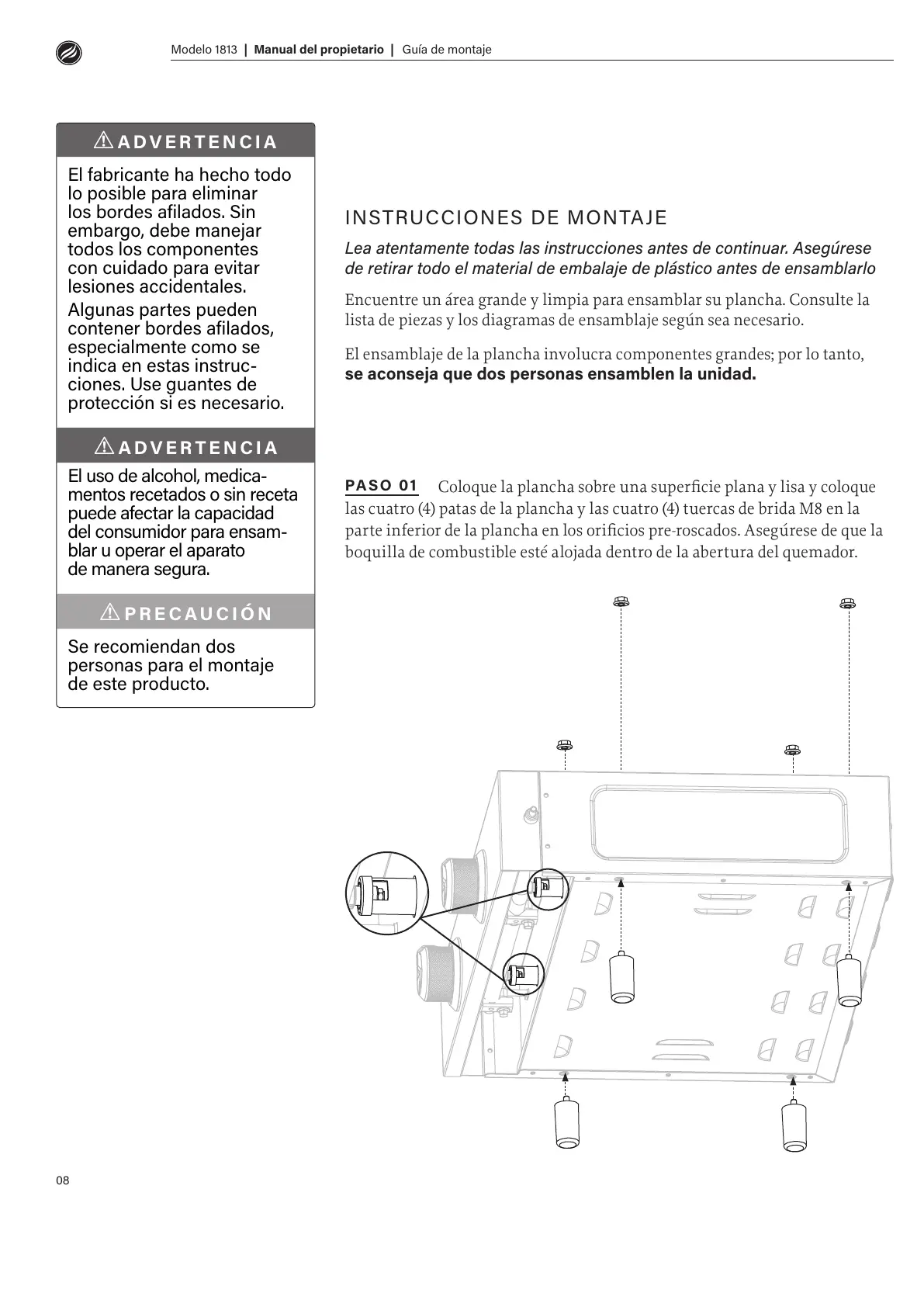

INSTRUCCIONES DE MONTAJE
Lea atentamente todas las instrucciones antes de continuar. Asegúrese
de retirar todo el material de embalaje de plástico antes de ensamblarlo
Encuentre un área grande y limpia para ensamblar su plancha. Consulte la
lista de piezas y los diagramas de ensamblaje según sea necesario.
El ensamblaje de la plancha involucra componentes grandes; por lo tanto,
se aconseja que dos personas ensamblen la unidad.
PASO
Coloque la plancha sobre una supercie plana y lisa y coloque
las cuatro (4) patas de la plancha y las cuatro (4) tuercas de brida M8 en la
parte inferior de la plancha en los oricios pre-roscados. Asegúrese de que la
boquilla de combustible esté alojada dentro de la abertura del quemador.
PASO
Voltee la plancha para que quede sobre sus patas. Verique la
aguja de encendido. La aguja debe colocarse a 3-7 mm por encima del tubo del
quemador.
PASO
Coloque la parte superior de la plancha sobre el cuerpo de la
plancha alineando las cuatro clavijas con los agujeros del cuerpo. Asegúrese
de que los pasadores estén completamente asentados en los agujeros y empuje
hacia atrás para bloquear la parte superior de la plancha en su lugar.
Asegúrese de que los pasadores
frontales estén completamente asen-
tados en los agujeros, luego empuje
la parte superior de la plancha hacia
atrás para bloquearla en su lugar.
3-7mm
Modelo 1813 | Manual del propietario | | Manual del propietario | Modelo 1813
08 09
Guía de montaje Guía de montaje
