Black Stone 1813 - Guía de Montaje

GUÍA DE MONTAJE
LISTA DE PIEZAS ILUSTRADA
1 Cuerpo (1 pieza) 2 Plancha superior y capucha
(1 pieza)
3 Regulador (1 pieza)
4 Vaso de grasa (1 pieza) 5 Mango de acero inoxidable
(1 pieza)
6 Manejar ojales (2 piezas)
7 Pies de plancha (4 piezas) 8 Tornillos M6 (2 piezas) 9 Tuercas de brida M8 (4 piezas)
NO INCLUIDO - Botella de gas LP

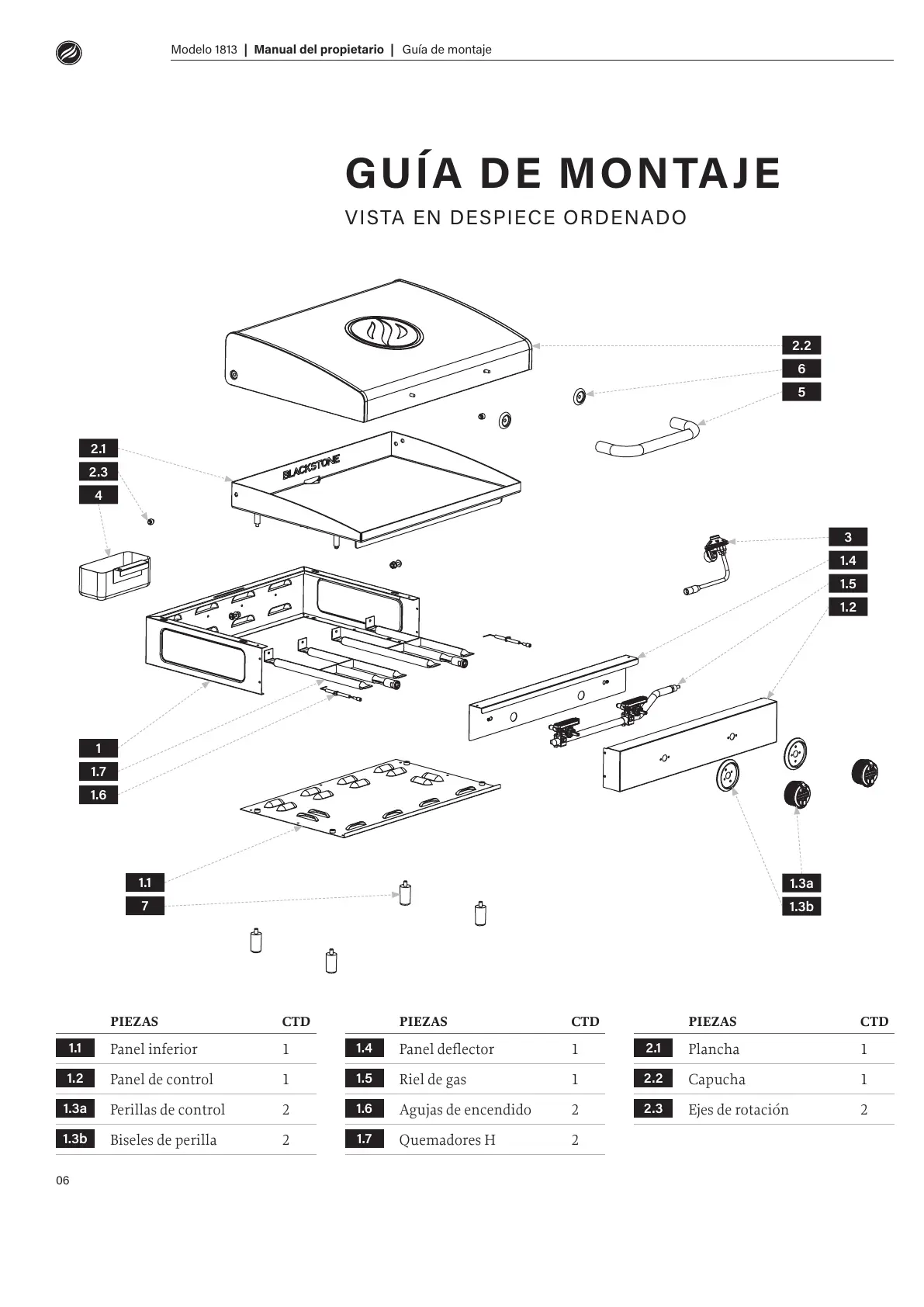

VISTA EN DESPIECE ORDENADO
PIEZAS
CTD
1.1
Panel inferior
1
1.2
Panel de control
1
1.3a
Perillas de control
2
1.3b
Biseles de perilla
2
PIEZAS
CTD
1.4
Panel deector
1
1.5
Riel de gas
1
1.6
Agujas de encendido
2
1.7
Quemadores H
2
PIEZAS
CTD
2.1
Plancha
1
2.2
Capucha
1
2.3
Ejes de rotación
2
HERRAMIENTAS NECESARIAS:
Destornillador Phillips y Llave ajustable
5
3
6
2.2
2.1
2.3
4
1
1.1
1.2
1.3a
1.3b
1.5
1.4
1.6
1.7
7
Modelo 1813 | Manual del propietario | | Manual del propietario | Modelo 1813
06 07
Guía de montaje Guía de montaje
