Black Stone 6964 - Guide Dassemblage

FRANÇAIS
BLACKSTONEPRODUCTS.COM/SUPPORT
MANUEL DU PROPRIÉTAIRE | GUIDE D’ASSEMBLAGE MODÈLE: 
GUIDE D’ASSEMBLAGE

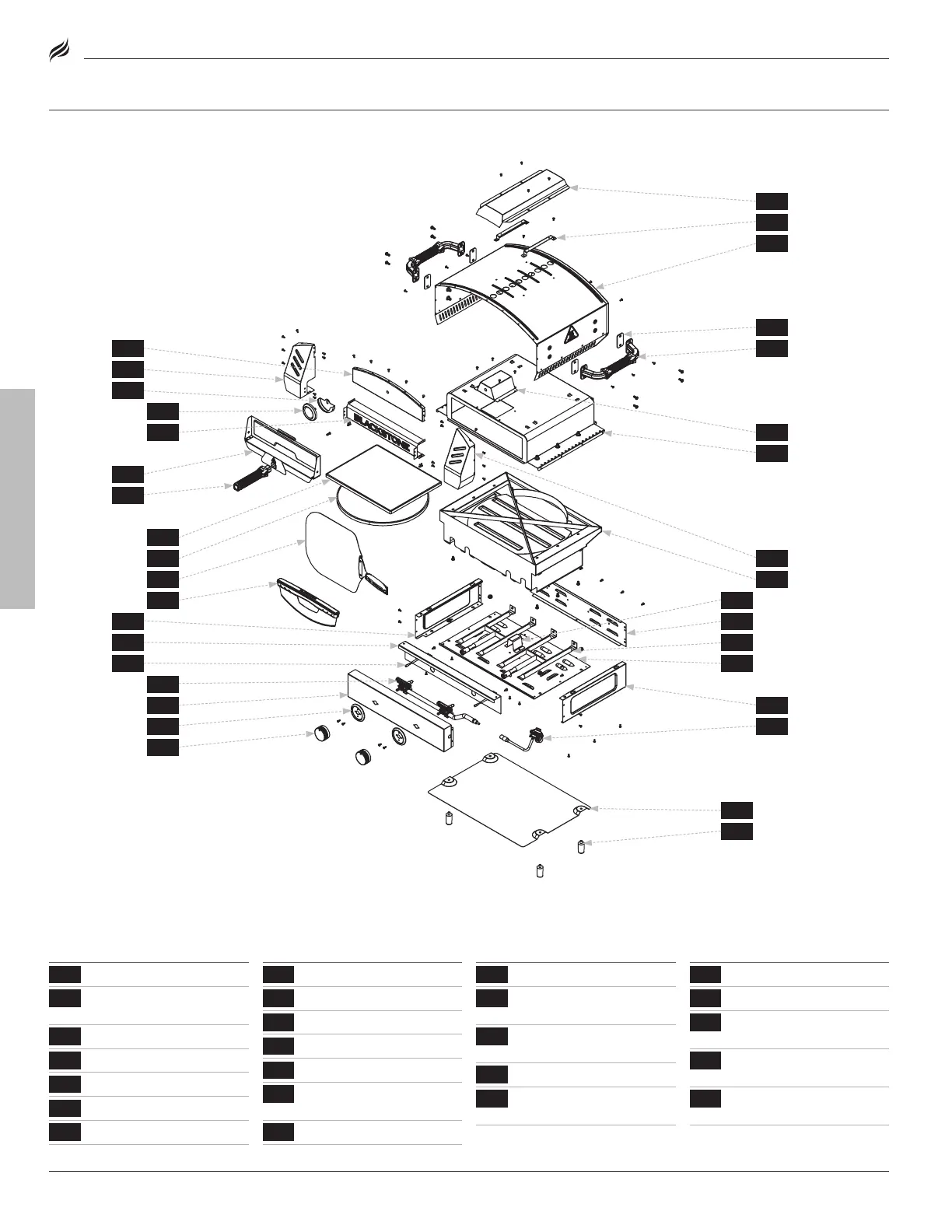

VUE ÉCLATÉE
PIÈCES
QTÉ
1.1
Panneau de commande 1
1.2
Lunette de bouton de
commande
2
1.3
Boutons de commande 2
1.4a
Panneau du bas
1
1.4b
Panneau latéral gauche 1
1.4c
Panneau latéral droit 1
1.4d
Panneau arrière 1
PIÈCES
QTÉ
1.5
Panneau déflecteur 1
1.6
Aiguilles d'allumage 2
1.7
Rampe de gaz 1
1.8
Brûleurs H 2
1.9
Chapeau canal 1
2.1a
Panneau de jauge du
four supérieur
1
2.1b
Façade gauche du four 1
PIÈCES
QTÉ
2.1c
Façade droite du four 1
2.1d
Façade inférieure du
four
1
2.2
Bouclier thermique pour
thermomètre
1
2.3
Thermomètre 1
2.4
Assemblage du
couvercle du corps
1
PIÈCES
QTÉ
2.5a
Couvercle de ventilation 1
2.5b
Supports supérieurs 2
2.6
Assemblage de l'écran
thermique intérieur
1
2.7
Support de maintien du
thermomètre
1
2.8
Assemblage du support
à pierres
1
LISTE DES PIÈCES
2.6
2.7
1.1
1.2
1.3
1.4a
1.4b
1.4c
1.4d
1.5
1.6
1.7
1.8
2.1a
2.2
2.3
2.4
2.5a
2.5b
3
4
5
6
7
8
9
10
11
2.1b
2.1c
2.1d
1.913
12 2.8

