Blackmagicdesign Teranex AV - Teranex Express

Разъемы
Наличие разъемов определенного типа зависит от используемого процессора
.
Все модели
Teranex
обеспечивают преобразование сигнала из
SDI-
источников
.
Некоторые из них дополнительно
оснащены
HDMI-
интерфейсом и поддерживают обработку аналогового видео
,
поэтому доступный
функционал может варьироваться
.
Этот раздел содержит перечень разъемов на каждой модели
Teranex.

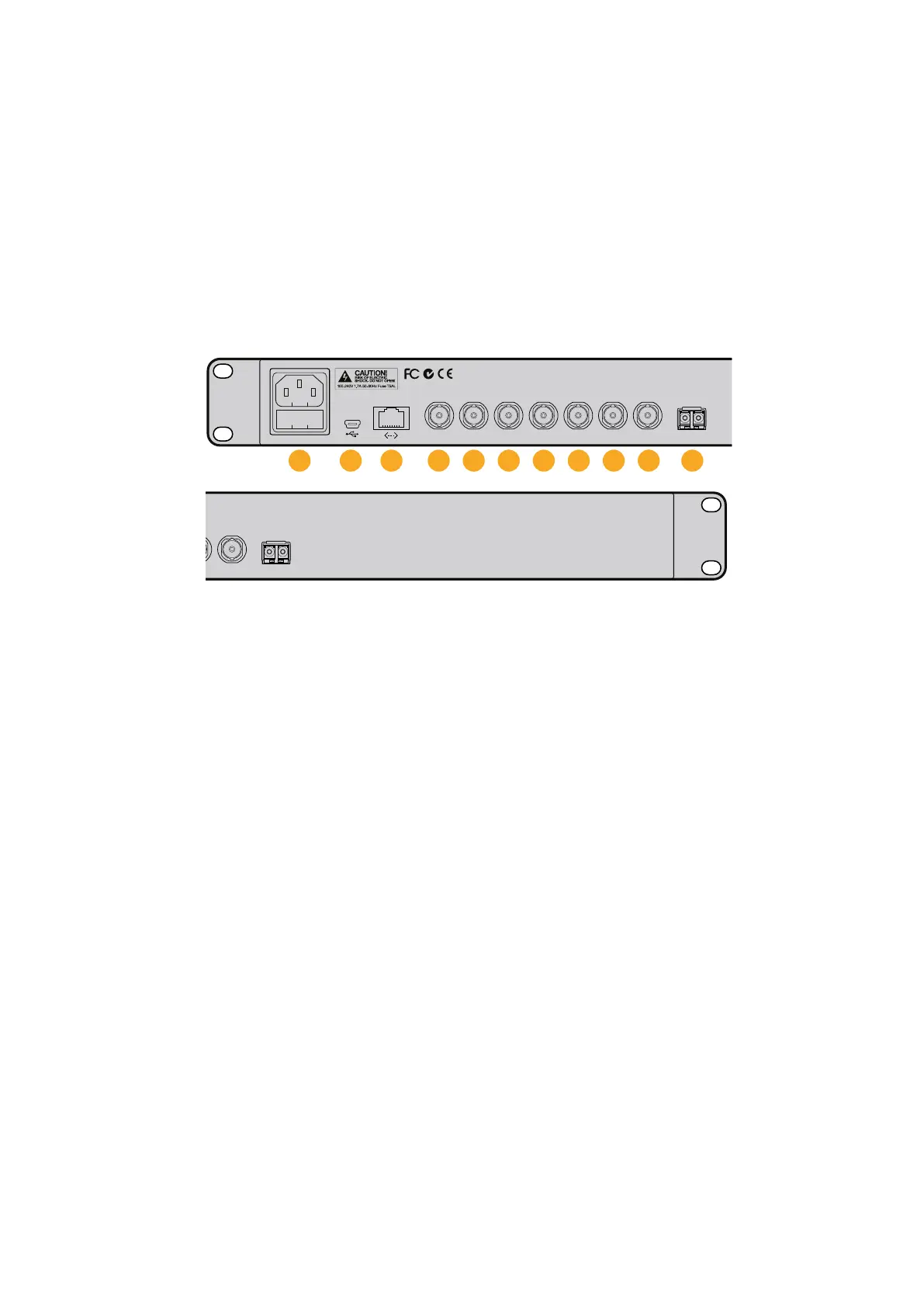

Teranex Express
1
Питание
Один разъем
IEC C14
для подключения к
сети
90-240
В
.
2
USB
Один порт
USB (
тип
B)
для подключения
процессора к компьютеру с утилитой
Blackmagic Teranex Setup
и обновления
внутреннего программного обеспечения
.
3
Ethernet
Один порт
RJ-45
для подключения
процессора к компьютеру с утилитой
Blackmagic Teranex Setup
и удаленного
изменения настроек
.
4
REF IN
Один разъем
BNC,
используемый как
синхровход для сигнала
black burst
или
tri-level.
5
SDI IN A
Один разъ ем
BN
C
— вход
A (
интерфейс
12G-SDI).
Используется как одноканальный
или двухканальный
SDI-
вход
.
6
SDI IN B
Один разъем
BNC
— вход
B (
интерфейс
6G-SDI).
Используется только как
двухканальный вход
.
7
SDI In A Loop
Один разъем
BNC
— сквозной видеовыход
(
интерфейс
12G-SDI).
Можно также
использовать как один канал для вывода
3G-
сигнала в режиме
Quad.
8
SDI IN B Loop
Один разъем
BNC
— сквозной видеовыход
(
интерфейс
6G-SDI).
Можно также
использовать как один канал для вывода
3G-
сигнала в режиме
Quad.
9
SDI OUT A
Один разъем
BNC
— видеовыход
A
(
интерфейс
12G-SDI).
Можно также использовать для
двухканального вывода или как один канал
вывода
3G-
сигнала в режиме
Quad.
10
SDI OUT B
Один разъем
BNC
— видеовыход
B
(
интерфейс
6G-SDI).
Дублирует сигнал на
выходе
A
при выводе в
6G-SDI
или ниже
.
Можно использовать для двухканального
вывода или как один канал вывода
3G-
сигнала
в режиме
Quad.
11
OPTICAL OUT/IN
Гнездо для установки оптического
SFP-
модуля по стандарту
SMPTE.
В зависимости
от его модели возможна поддержка
3G-,
6G-
или
12G-SDI
для обработки форматов
до
Ultra HD 2160p/60.
12G-SDI 6G-SDI 6G-SDI 6G-SDI12G-SDI 12G-SDI
LOOP AIN BIN A
REF IN
LOOP B
OUT A OUT B
OPTICAL
OUT/IN
VIDEO AUDIO FORMAT FRAME RATE ASPECT MENU VIDEO PRESETS AUDIO STATUS
SYSTEM STATUS
IN
OUT
SDI
OPT
486
720
EMBED
2K
P
1
PSF
576
1080
ULTRA
HD
23.98
25
29.97
30
24
50
59.94
60
ANAM 14:9
LBOX
PBOX
CCUT
ZOOM
SMART ADJ
HOME
MENU
1
MENU
2
GAIN
SAT
R-Y
B-Y
REM
LOCK
BLK
HUE
SHARP
1
3
5
2
4
6
PANEL
LOCK
1 2 3 5 7 84 6 9 10 11
12G-SDI 6G-SDI 6G-SDI
6G-SDI
12G-SDI 12G-SDI
LOOP AIN BIN A
REF IN
LOOP B
OUT A
OUT B
OPTICAL
OUT/IN
VIDEO AUDIO FORMAT FRAME RATE ASPECT MENU VIDEO PRESETS AUDIO STATUS
SYSTEM STATUS
IN
OUT
SDI
OPT
486
720
EMBED
2K
P
1
PSF
576
1080
ULTRA
HD
23.98
25
29.97
30
24
50
59.94
60
ANAM 14:9
LBOX
PBOX
CCUT
ZOOM
SMART ADJ
HOME
MENU
1
MENU
2
GAIN
SAT
R-Y
B-Y
REM
LOCK
BLK
HUE
SHARP
1
3
5
2
4
6
PANEL
LOCK
856856
Разъемы
