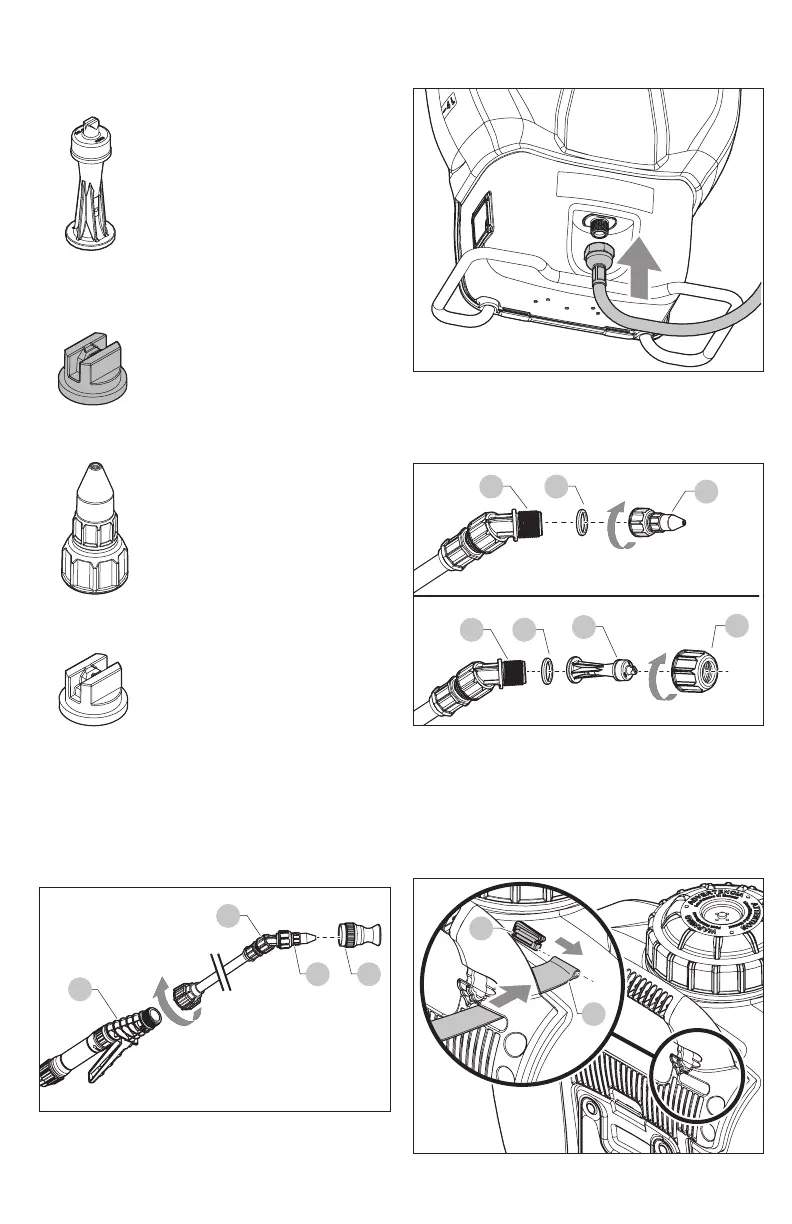

Funcionalidad y usos de la boquilla
Boquilla de espuma
• Rociado localizado dentro o alrededor
de lechos de ores, árboles y arbustos.
• Bordeado de cercas, entradas para
vehículos y caminos.
• Eliminación de arbustos como hiedra
venenosa, roble venenoso, kudzu y
mora silvestre.
• Preparación de arriates para plantar
plantas ornamentales y hortalizas.
Boquilla roja de gran volumen
• Reemplazo del césped. Elimina el
césped y las malas hierbas antes de
plantar un nuevo césped.
• Preparación de áreas grandes para
plantar plantas ornamentales y huertos.
Boquilla cónica ajustable
• Rociado focalizado en arriates, caminos,
entradas para vehículos y patios,
alrededor de árboles y arbustos.
• Bordeado de cercas, entradas para
vehículos y caminos.
• Eliminación de arbustos como hiedra
venenosa, roble venenoso, kudzu y
mora silvestre.
Boquilla amarilla de bajo volumen
• Rociado de precisión en áreas como
jardines y arriates.
Ensamblaje del pulverizador
1. Instale la varilla (C) en el conjunto de cierre
(B) y apriete la tuerca (1) en la varilla (C) para
asegurarlos.
2. (Opcional) Use el Adaptador de Dry-Touch para un
ajuste libre de contacto con los químicos.
C
DE
B
3. Sujete el ensamblaje de cierre al cuerpo del
atomizador.
Conexión de una boquilla
Sujete la boquilla seleccionada (E-G) en el extremo de
la varilla (C) usando una arandela plana (I) y ajústela
usando la tuerca ciega (H).
C I
C I
G
E
H
Conexión del arnés
1. En cada lado, retire los pequeños clips de plástico (1)
de los dos bucles de la correa para el hombro y pase
cada bucle por las ranuras en la parte superior del asa.
2. Vuelva a colocar los clips (1) a través de los bucles
y tire de la correa que sujeta las dos correas de los
hombros en su lugar.
