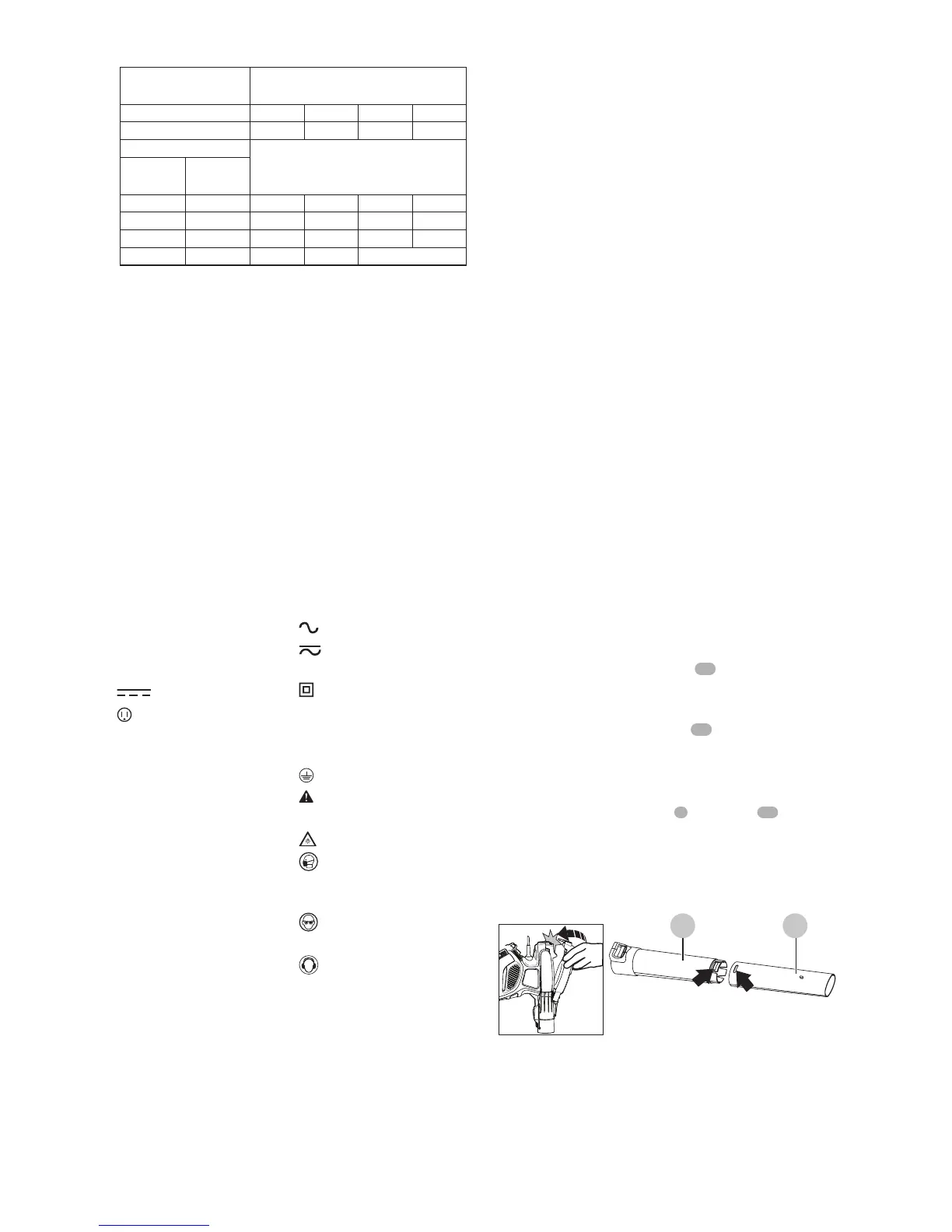

FRANÇAIS
13
Calibre minimum pour les cordons d'alimentation
Volts
Longueur totale du cordon
d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWG
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
Mesures de sécurité : fiche polarisée
Afin de minimiser les risques de secousses électriques,
le produit comporte une fiche polarisée (une lame plus
large que l’autre). Il faut utiliser une rallonge polarisée
appropriée, bifilaire ou trifilaire, avec ce produit. Ce genre
de fiche n’entre que d’une façon dans une prise polarisée.
S’assurer que la prise de la rallonge comporte des fentes
de dimensions appropriées. Lorsqu’on ne peut insérer la
fiche àfond dans la prise de la rallonge, il faut tenter de le
faire après avoir inversé les lames de côté. Si la fiche n’entre
toujours pas dans la prise, il faut se procurer une rallonge
appropriée. Lorsqu’on ne peut insérer la fiche de la rallonge
àfond dans la prise, il faut communiquer avec un électricien
certifié. Il ne faut pas neutraliser la fiche de l’outil ni celle de
larallonge.
L’étiquette apposée sur votre outil peut inclure les symboles
suivants. Les symboles et leur définition sont indiqués ci-après:
V ......................... volts
Hz ....................... hertz
min ..................... minutes
or DC ...... courant continu
...................... fabrication classe I
(mis à la terre)
…/min .............. par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
RPM .................... revolutions per
minute
sfpm ................... pieds linéaires par
minute (plpm)
SPM (FPM) ......... fréquence par
minute
A ......................... ampères
W ........................ watts
or AC ........... courant alternatif
or AC/DC .... courant alternatif
ou continu
...................... fabrication classe I
(double isolation)
no ....................... vitesse à vide
n ......................... vitesse nominale
...................... borne de terre
...................... symbole
d’avertissement
..................... radiation visible
..................... porter une
protection des
voies respiratoires
..................... porter une
protection oculaire
..................... porter une
protection auditive
CONSERVEZ CES
INSTRUCTIONS
POUR UTILISATION
ULTÉRIEURE
COMPOSANTS (FIG. A)
AVERTISSEMENT: ne jamais modifier l’outil
électrique ou toute pièce de celui-ci. Cela pourrait
entraîner des dommages matériels ou des
blessurescorporelles.
Consultez la figure A au début de ce guide pour une liste
complète descomposantes.
UTILISATION PRÉVUE
Cet appareil est conçu pour des applications de soufflage
domestiques à l’extérieur.
NE PAS utiliser en conditions mouillées ou en présence de
liquides ou gazinflammables.
NE PAS laisser les enfants entrer en contact avec l’outil.
Une supervision est requise lorsque des utilisateurs non
expérimentés utilisent cetoutil.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: afin de réduire le risque
de blessure corporelle, éteignez débranchez
avant d’effectuer tout ajustement ou de retirer/
installer des pièces ou des accessoires. Un
démarrage accidentel peut causer desblessures.
AVERTISSEMENT: avant de tenter l’une des étapes
d’assemblage suivantes, assurez-vous que le produit
est éteint et débranché de l’alimentationélectrique.
ASSEMBLAGE POUR LE MODE SOUFFLAGE
Assemblage des tubes de soufflage
(Fig. C–E)
Ajustez le capot du ventilateur
14
comme illustré dans
la Fig. C jusqu’à ce que vous entendiez unclic.
ATTENTION: RÉDUISEZ LES RISQUES. Assurez-vous
que le capot du ventilateur
14
est installé et verrouillé
en place de façonsécuritaire.
REMARQUE: L’appareil ne fonctionnera pas mode
Soufflage sans que le capot du ventilateur enplace.
Alignez les tubes supérieur
9
et inférieur
10
comme
illustré dans la Fig.C.
Poussez fermement le tube inférieur dans le tube
supérieur jusqu’à ce que les tubes se placent dans la
bonneposition.
Fig. C
9
10
Les tubes de soufflage doivent être assemblés la tête de
pompe avant l’utilisation.
Ne jamais utiliser sans les deux tubes inférieur et
supérieurassemblés.
Par mesure de sécurité, il n’est pas conçu pour séparer les
tubes une foisassemblés.
