FRANÇAIS
15
NE PAS les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
NE PAS le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
débrancher avant d’effectuer tout réglage
et d’enlever ou d’installer tout accessoire. Un
démarrage accidentel peut provoquer desblessures.
AVERTISSEMENT: ne pas brancher l’appareil.
avant d’avoir installé LA GARDE PROTECTRICE,
LA ROULETTE-GUIDE OU LA POIGNÉE. NE JAMAIS
FAIRE FONCTIONNER L’OUTIL SANS QUE SA GARDE-
PROTECTRICE SOIT FERMEMENT FIXÉE EN PLACE.
LA GARDE-PROTECTRICE DOIT TOUJOURS ÊTRE SUR
L’OUTIL POUR PROTÉGER LES UTILISATEURS.
Fixation de la garde-protectrice
(Fig. B, C)
AVERTISSEMENT: NE JAMAIS FAIRE FONCTIONNER
LE COUPE-BORDURE SANS QUE SA GARDE-
PROTECTRICE SOIT FERMEMENT FIXÉE EN PLACE.
Retournez le coupe-bordure sens-dessus-dessous four
faire face à la bobine
10
.
À l›aide d›un tournevis Phillips, déposer la vis de retenue
de la garde protectrice.
Retourner la garde-protectrice
9
.pour l’insérer sur la
carcasse du moteur
7
. S’assurer que les languettes
11
de la garde-protectrice s’insèrent dans les fentes
12
de
la carcasse du moteur comme montré à la figureB. La
languette de blocage
24
devrait s’être enclenchée dans
la fente
25
de la carcasse moteur.
Poursuivre l’insertion jusqu’à ce que vous entendiez
le clic d’enclenchement de la garde-protectrice en
position.
Visser la vis de maintien comme montré à la figureC.
Après avoir installé la garde-protectrice retirez la
protection de la lame de coupe sur le bord de la garde.

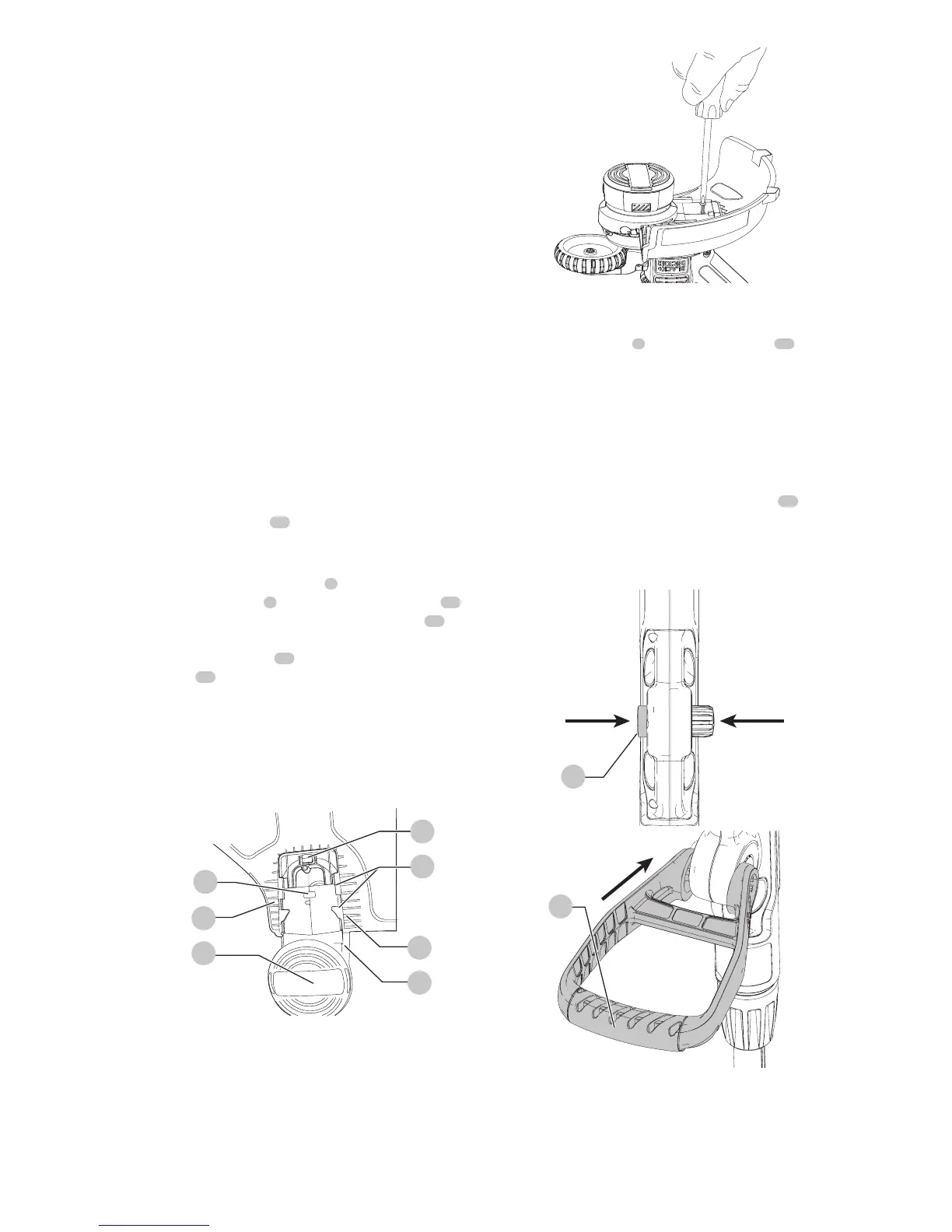

Fig. B
9
10
24
25
7
11
12
Fig. C
Fixation de la poignée auxiliaire
(Fig. D, E, F)
Pour fixer la poignée
5
, enfoncez les boutons
13
des
deux côtés du manche comme montré à la figureD.
Placer la poignée comme montré à la figure E en
positionnant la rainure de la poignée sur la rainure du
bouton. Pousser partiellement la poignée de façon à
maintenir les boutons insérés
et poursuivez son insertion jusqu’à ce quelle s’enclenche
en place (Fig.F).
Pour ajuster la poignée, appuyez sur le bouton
13
pour
pouvoir faire pivoter la poignée.
La poignée devrait être réglée de sorte que votre bras
est étendu lorsque le coupe-bordure est en position de
travail.
Fig. D
13
Fig. E
5
