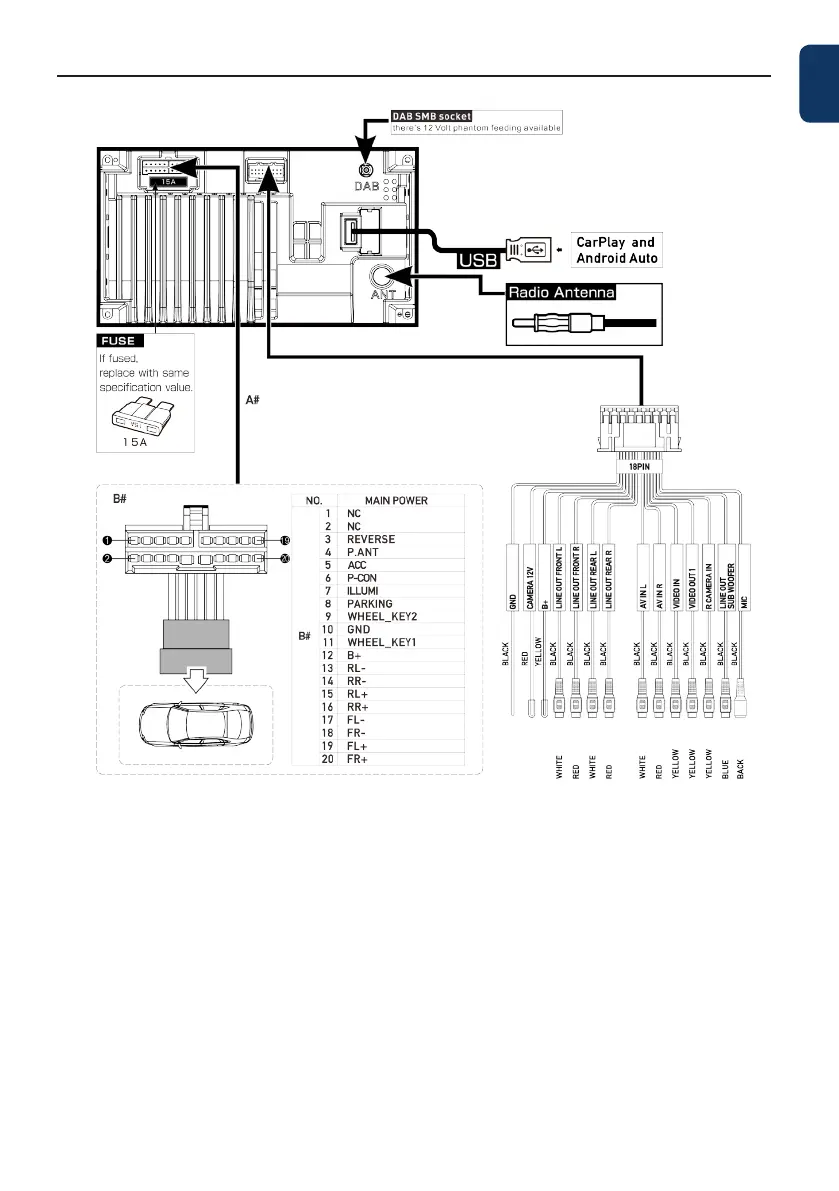

Anschlussplan
Verbindungen:
•
REVERSE: Rückfahrsignal vom Fahrzeug, wird benötigt,
um die Rückfahrkamera zu aktivieren
•
P.ANT: Umschaltbare Spannungsversorgung für die ak-
tive Antenne (12 V / max. 200 mA)
• ACC: Zündungssignal
•
P.CONT: Schaltbare Spannungsversorgung für externen
Verstärker (12 V / max. 200 mA)
•
ILLUMI: Fahrzeugbeleuchtung, wird für den Dimm-Mo-
dus „auto“ benötigt, nur DC 12 V, PWM-Signal kann
zum Blinken der Anzeige führen!
• PARKING: Anschluss an Handbremssignal
• WHEEL KEY: Eingang SWC (Lenkradsteuerung)
Anschlüsse:
•
B+: Spannungsausgang (eingeschaltet, wenn ACC
eingeschaltet ist) (12 V / max. 500 mA)
•
CAMERA 12V: Kamerastromversorgung (eingeschaltet,
wenn Quelle Kamera aktiv ist) (12 V / max. 200 mA)
• DAB-Phantomspeisung (12 V / max. 100 mA)
Hinweis:
Der ACC muss angeschlossen und eingeschaltet sein, damit
das Gerät funktioniert. Das Gerät funktioniert nicht ohne
ACC. Schließen Sie ACC nicht direkt an die BATTERIE an –
dies führt zu einer starken Entladung der Batterie.
Damit alle Einstellungen und der Speicher erhalten bleiben,
muss die BATTERIE dauerhaft angeschlossen sein.
23
Anschlussplan
DEUTSCH
