125
A. Vajuta lukustuse vabastamiseks tagumist porikaitset ja tõsta roolivarras vertikaalsesse asendisse;
B. Lukusta koostemehhanism võtme maksimaalselt ülespoole tõstmise läbi, keerates turvarõngast
maksimaalselt paremale turva võti iseseisva vabanemise vastu.
C. Kinnita kuuskantvõtme M6 abiga piduri korpus
D. Keera külge juhtraua käepidemed (pööra tähelepanu keeramise suunale)

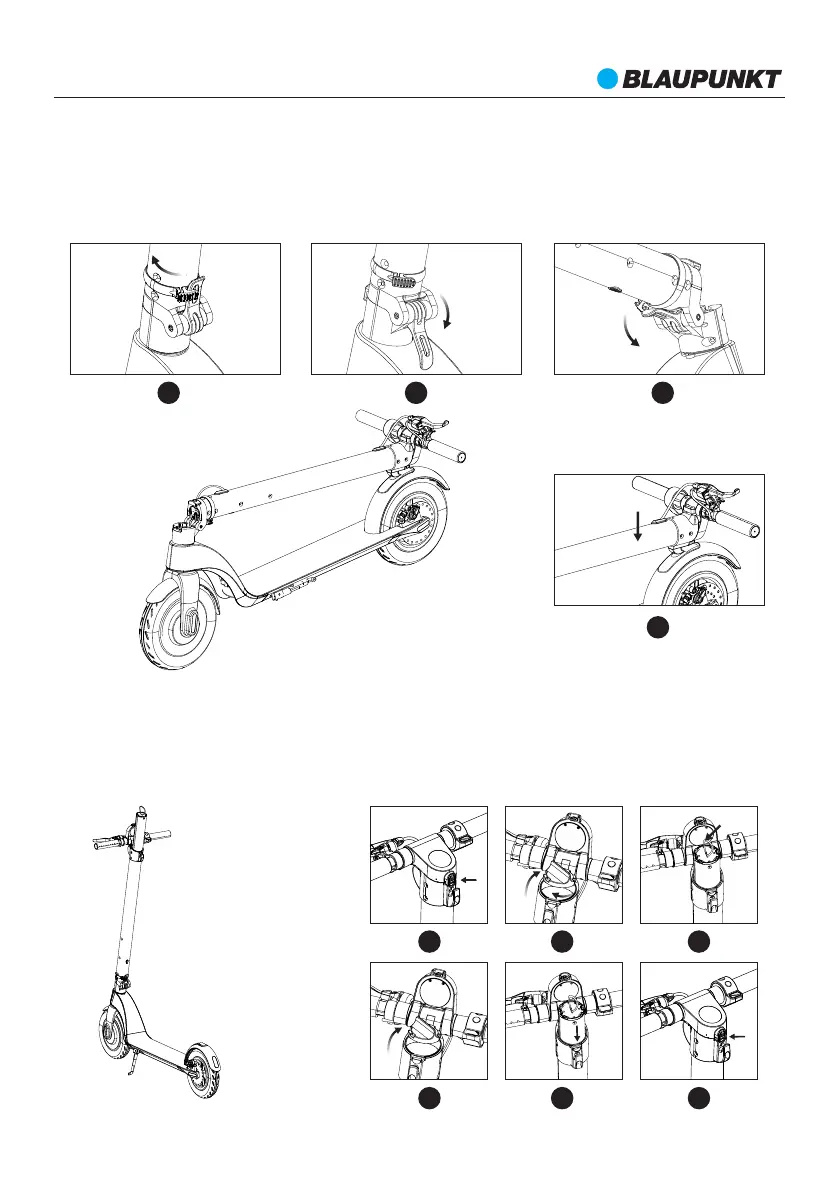

2. Koostamine
A. Keera võtit turvav rõngas maksimaalselt vasakule;
B. Suru koostemehanismi võti maksimaalselt alla;
C. Pane juhtvarras, seda ettevaatlikult allapoole tõmmates, kokku;
D. Lähenda juhtvardale kinnitatud konks tagumises poritiivas olevale avale ja vajuta lukustamiseks
kinni;
3. Aku paigaldamine / mahavõtmine
A
B C
D
A
B C
A
B C
Paigaldamine
Mahavõtmine
ESC808
