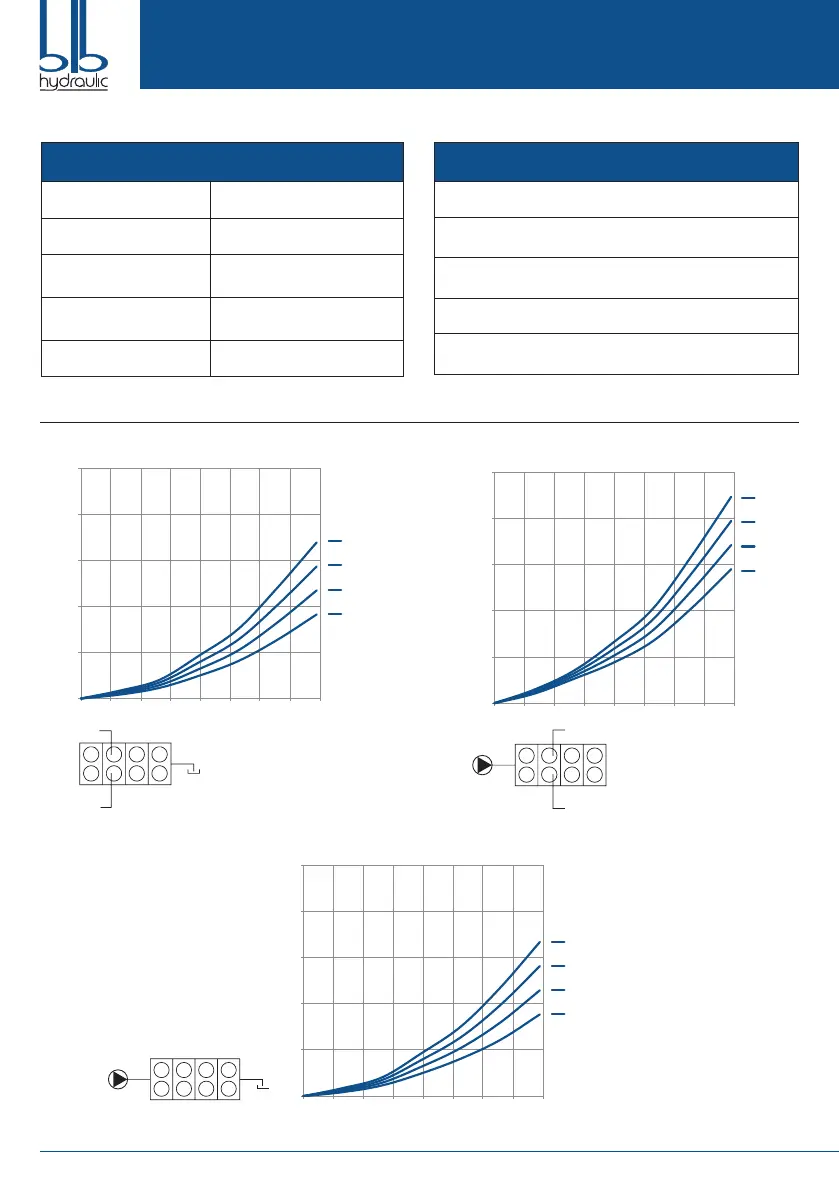

SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM40/2 AVEC JOYSTICK / MANUEL D’INSTRUCTIONS
10
CARACTÉRISTIQUES TECHNIQUE BM40
Débit de Travail / Débit Max. 9 GPM / 12 GPM
Réglage soupape de sûreté 2,100 PSI
Plage de fonctionnement
soupape de sûreté
de 1,300 à 3,600 PSI
Orices d’Entrée/Sortie
10 ORB sur le côté / 8 ORB sur
le haut
Orices de Travail 8 ORB
CARACTÉRISTIQUES PRINCIPALES BM40
Dépôt au zinc de protection contre la corrosion et la rouille
Mesure de débit précis pour commander minutieusement la
vitesse des composants hydraulique
Possibilité de continuité de ligne de pression pour un ajout
simple de soupapes en aval
Simplicité de changement du centre Ouvert au centre Fermé
Personnalisable à l’aide de différents bobine et de
positionneurs en option
CHUTE DE PRESSION
0
50
100
150
200
250
0 2 4 6 8 10 12 14 16
PRESSURE (psi)
FLOW (gpm)
/4
/3
/2
/1
BM40 A-T PRESSURE DROP
B
A
T
4 3 2 1
0
50
100
150
200
250
0 2 4 6 8 10 12 14 16
PRESSURE (psi)
FLOW (gpm)
/4
/3
/2
/1
BM40 P-A PRESSURE DROP
P
B
A
1 2 3 4
0
50
100
150
200
250
0 2 4 6 8 10 12 14 16
PRESSURE (psi)
FLOW (gpm)
/4
/3
/2
/1
BM40 P-T PRESSURE DROP
P
1 2 3 4
T
B
A
T
4 3 2 1
P
B
A
1 2 3 4
P
1 2 3 4
T
