Anleitung über den Zusammenbau und Einbau der
Schirmwände für die Badewanne BLISS 8, BLISS 9
Achtung! Es empehlt sich, dass die Schirmwand
durch zwei Spezialisten zusammengebaut wird.

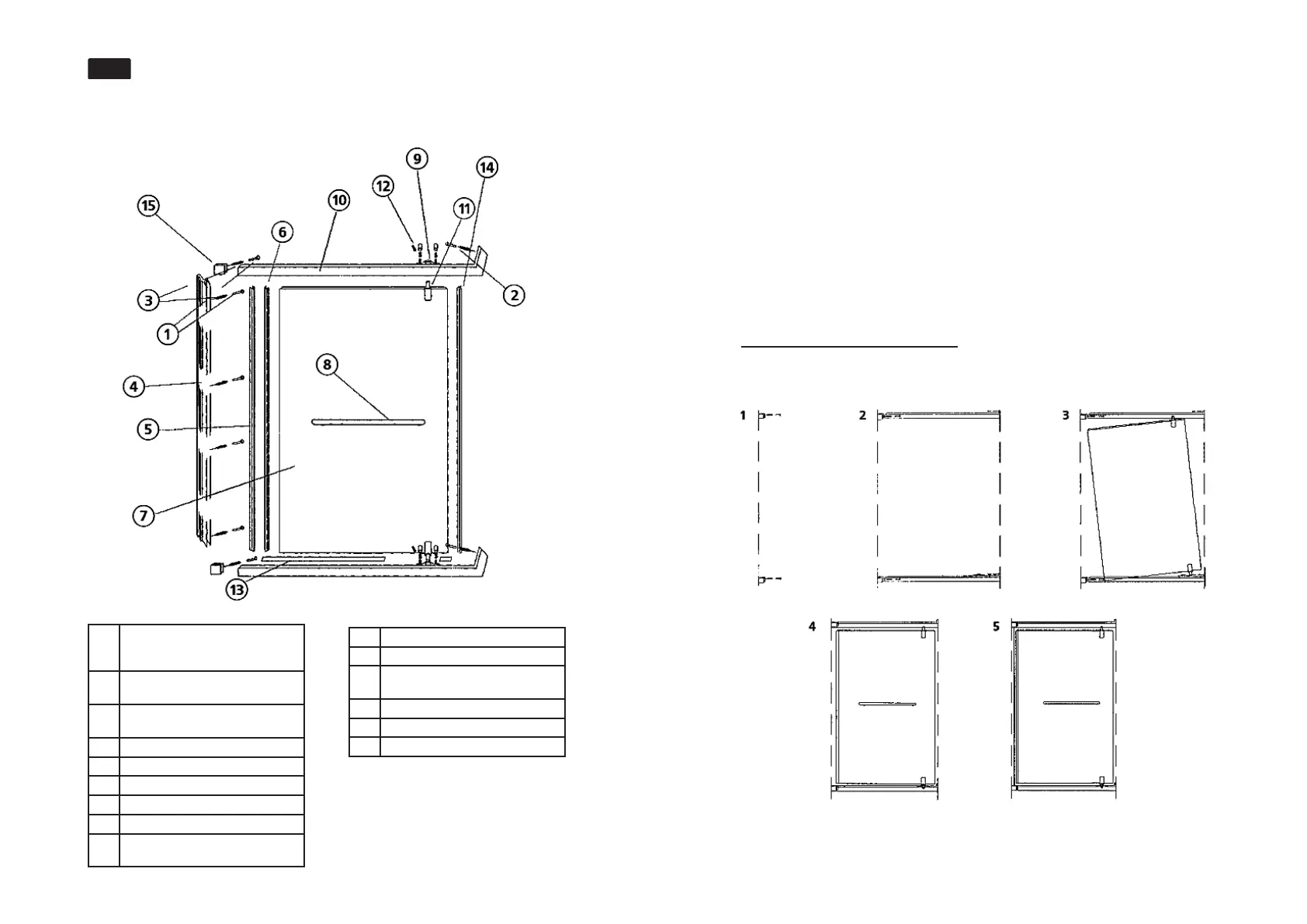

Bestückung:
1. Befestigung des Wandanbauprols
(Dübel + selbstbohrende Schraube) – 4
Sets
2. Befestigung für Prole (Dübel +
selbstbohrende Schraube) – 2 Sets
3. Befestigung der Halterungen (Dübel +
selbstbohrende Schraube) – 2 Sets
4. Wandanbauprol – 1 St.
5. Magnetleiste – 1 St.
6. Magnetdichtung für die Tür – 1 St.
7. Glastür – 1 St.
8. Türklinke – 1 Set
9. der unbewegliche Teil des Türbandes
– 2 St.
10. Prol – 2 St. (oben + unten)
11. Türband – 2 St.
12. Schraube zur Befestigung des Türbandes
an das Prol – 4 St.
13. Dichtung für die untere Türkante – 1 St.
14. Seitendichtung – 1 St.
15. Halterung – 2 St.
Achtung!
Die Türeinbauhöhe ist 2005 mm, die Einbaubreite
der Schirmwand ist 800 mm (Bliss 8) bzw. 900 mm
(Bliss 9).
Zusammenbau und Einbau.
1. Zeichnen Sie an der Wand die Stellen ab, wo
die Halterungen hingehören, bohren Sie Löcher
in die Wand und setzen Sie die Halterungen darin
ein, befestigen Sie diese mit selbstbohrenden
Schrauben.
Achtung! Passen Sie darauf, dass die Halterungen
in einer Senkrechten liegen.
2. Setzen Sie das obere und untere Prol in die
Halterungen ein, zeichnen Sie die Löcher für
selbstbohrende Schrauben ab, mit denen die
Prole an der rechten Wand befestigt werden
sollen. Entfernen Sie die Prole, um Bohrungen
zur Befestigung der rechten Seite der Prole zu
erstellen, setzen Sie Dübel in die Bohrungen ein.
3. Platzieren Sie das obere und untere Prol und
verankern Sie diese.
4. Bringen Sie die Türbänder an die Tür an.
5. Bringen Sie den unbeweglichen Teil des
Türbandes am unteren Prol an.
Bild zur Veranschaulichung
des Montagevorgangs:
ACHTUNG! Nach dem Zusammenbau muss man dem Dichtungsmittel Zeit lassen, damit es
in Ruhe bindet. Es ist untersagt, die Schirmwand während der ersten 24 Stunden nach der
Fertigstellung der Montagearbeiten zu benutzen!
6. Setzen Sie die Tür zuerst auf das untere Prol
und anschließend auf das obere Prol.
7. Bringen Sie die Magnetleiste an der Tür an.
8. Stellen Sie die Tür senkrecht auf.
9. Bringen Sie die Seitendichtung und die Dichtung
an der unteren Türkante an.
10. Bauen Sie die Türklinke ein.
11. Setzen Sie die Magnetleiste ins
Wandanbauprol ein.
12. Machen Sie die Tür zu, stellen Sie das
Wandanbauprol so ein, dass die Tür funktioniert,
und befestigen Sie es.
13. Zeichnen Sie die Löcher zur Befestigung des
Wandanbauprols ab, bohren Sie die Öffnungen
vor und befestigen Sie das Wandanbauprol an
der Wand.
14. Dichten Sie die Stoßstellen zwischen dem
Metallrahmen und der Wand mit Silikon ab (geeignet
ist jedes beliebige Silikondichtungsmittel, das pH-
neutral, farbenlos und schimmelbeständig ist).
