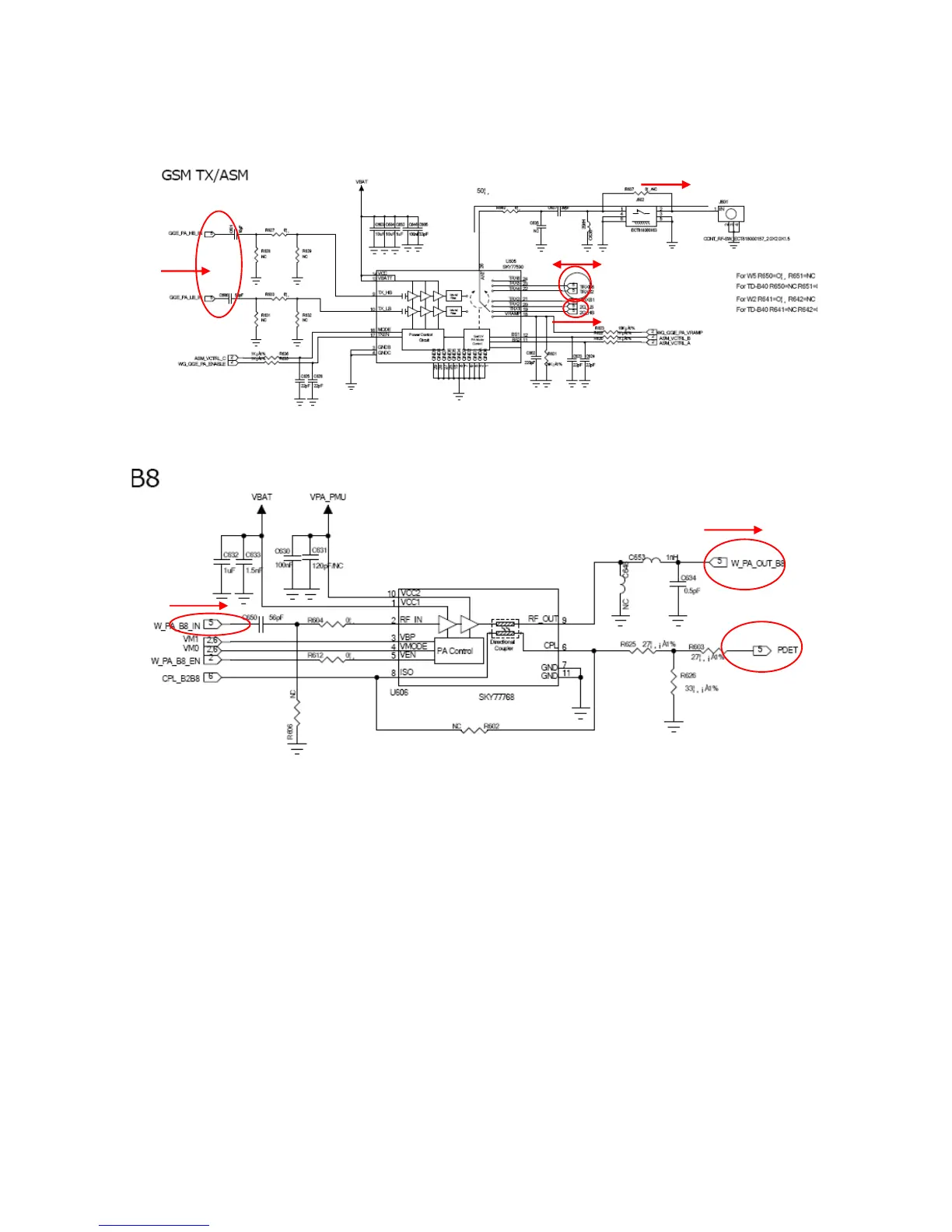

RF Circuit RF-PA Circuit
2G TX
3G TX/RX
2G RX
Antenna
3G TX To RF switch
3G TX from RF IC
power detector
3G PA SKY775XX
2G PA SKY77590
