VISTA DETALLADA / LISTA DE PIEZAS
Lowes.com

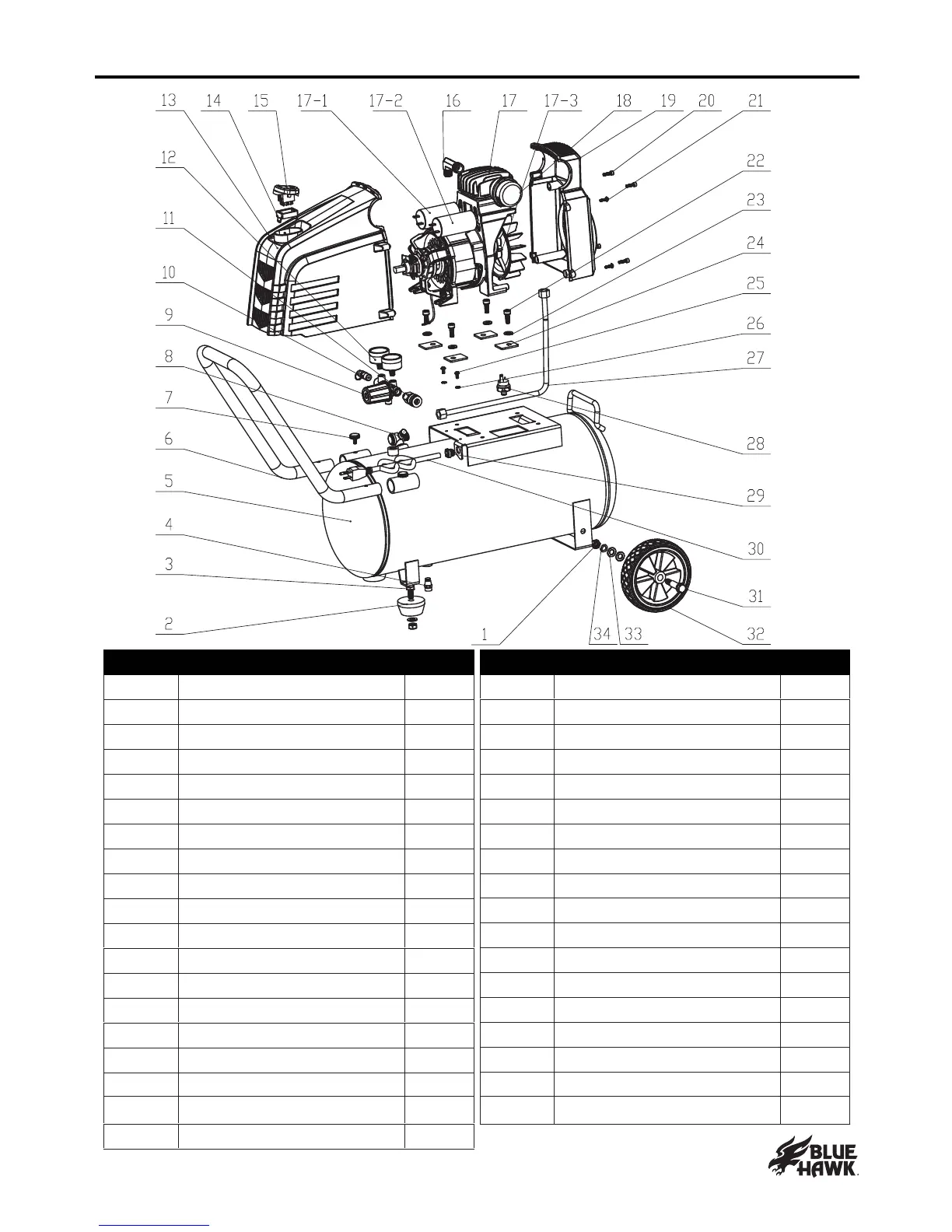

EXPLODED VIEW
PIEZA DESCRIPCIÓN CANT. PIEZA DESCRIPCIÓN CANT.
4Tuerca M10 1
2Pie de goma 2
2Perno
M10×20
3
1Válvula de drenaje 4
1Tanque de aire 5
1Manija 6
2Tornillo de mariposa 7
1Válvula de control 8
1Regulador 9
1Válvula de descarga 11
1
Acoplador rápido 01
2Indicador de presión 21
1Cubierta delantera 31
1Retenedor de interruptor 41
1Interruptor de encendido/apagado 51
1Codo 61
1
Ensamble del motor/la bomba 71
1 7-11
1 7-21
1Ventilador 17-3
1Filtro de aire 18
1 Cubierta posterior 19
4Perno M5
×18
20
4Tornillo autorroscante ST3.9
×17
21
4Perno M8x25 22
4Arandela Ø8 23
4Almohadilla acolchada 24
2Perno M5x10 25
2Arandela de seguridad 26
1 Tubo de transferencia 27
1Interruptor de presión 28
1Tuerca del ancla de expansión 29
1Cable de alimentación 30
2Perno de resalto 31
2Rueda 32
6Arandela Ø10 33
2Arandela de resorte Ø10 34
