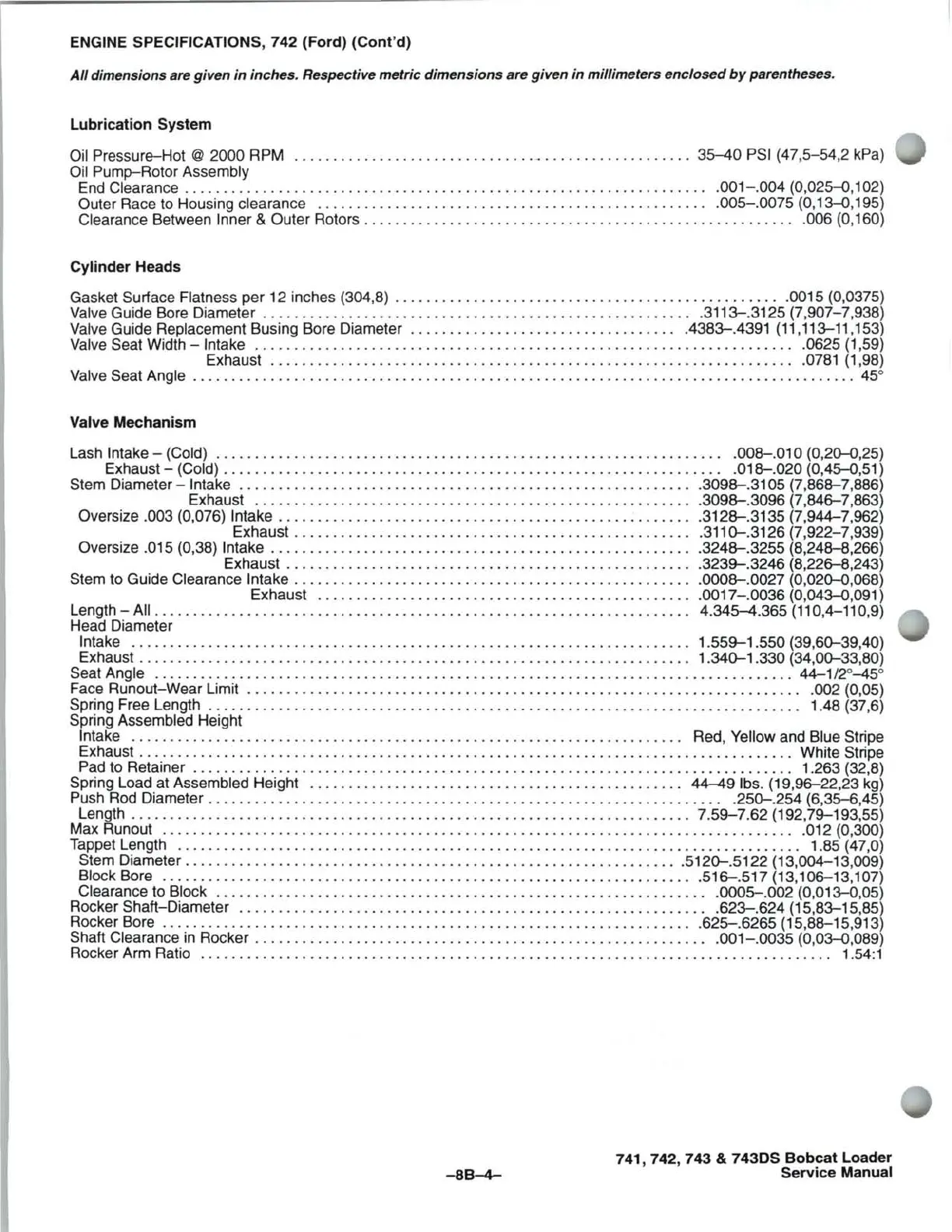

ENGINE SPECIFICATIONS, 742 (Ford) (Cont'd)
All dimensions are given in inches. Respective metric dimensions are given in millimeters enclosed by parentheses.
Lubrication System
Oil Pressure-Hot @ 2000 RPM . ......... . . . . .. .......... . .... _ . . . . .. . ... . .. .. . .. . 35-40 PSI (47,5-54,2 kPa)
Oil
Pump-Rotor Assembly
End Clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.. .001-.004 (0,025-0,102)
Outer Race to Housing clearance ............ . ............ . .... .. . . .......... .. . .. . .005-.0075 (0,13-0,195)
Clearance Between Inner & Outer Rotors. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .006 (0,160)
Cylinder Heads
Gasket Surface Flatness per 12 inches (304, 8) ......... . ... . ..... .. . . .. . ....... ... .. . ........... 0015 (0,0375)
Valve Guide Bore Diameter ...... ' " . . ... . ........... . ......................... . .. . 3113-.3125 (7,907-7,938)
Valve Guide Replacement Busing Bore Diameter . ...... ... ... . .... . .... . .. . ....... .4383-.4391 (11,113-11,153)
Valve Seat Width - Intake . ... .. ... . .. . .. .. ... .. ......... .. ... . . . .... .. .. . ...................... 0625 (1,59)
Exhaust . ...... . . .. ... . ... .. .......... . . .. .. . ... . . . .. . .. . . ....... .... . ..... . 0781 (1,98)
Valve Seat Angle .... . .... . ....... . .. . ... . ..................... . ........ . .. . . . ..................... . .. 45°
Valve Mechanism
Lash Intake - (Cold) .. . ...... .. ..................... . .. ...... ........... . ............ .008-.010 (0,20-0,25)
Exhaust - (Cold) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .018-.020 (0,45-0,51)
Stem Diameter - Intake .......................................... . ... . .. . ......... 3098-.3105 (7,868-7,886)
Exhaust .. . ... .. . .... .. . .. . .. . . . ........ . .............. . ......... 3098-.3096 (7,846-7,863)
Oversize .003 (0,076) Intake .. .. ..... . ..... . .................................... . . 3128-.3135 (7,944-7,962)
Exhaust ....... . ..... . ........................ .. .. . .. ...... . 311~ . 3126 (7,922-7,939)
Oversize .015 (0,38) Intake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .3248-.3255 (8,248-8,266)
Exhaust ...... . ................................. . ..... . . .. ... 3239-.3246 (8,226-8,243)
Stem to Guide Clearance Intake. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .0008- .0027 (0,020-0,068)
Exhaust ...... . . .. .. . . ... ....... . . . . .. ............... . .. .0017-.0036 (0,043-0,091)
Length - All . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 4.345-4.365 (110,4-110,9)
Head Diameter
Intake . . .. . ... . ......... . ........... . .. . ............. .. .......... .. .. . .. . . .. .. 1. 559-1.550 (39,60-39,40)
Exhaust . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 1.34~ 1.330 (34,00-33,80)
Seat Angle ........ . .. . .. . ... . .. . ..... .. ...... ....... ..... ... .. ... ........ . ........... . ... . .. 44-1/2 ° -45 °
Face Runout-Wear Limit .. . . . . . .. . .................... .. ........... . ......... ... .. .. ........... .002 (0,05)
Spring Free Length ........ . ..... . ..... . .... . . . .... .. .. .. . .... .......... . ........ ... ........... 1.48 (37,6)
Spring Assembled Height
Intake . . .... ... .. . . .. . . .. . .. . . . .. . . ... . . .... . ... .. . . ................. . . .. . ... Red, Yellow and Blue Stripe
Exhaust . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. White Stripe
Pad
to Retainer ... . . . .. . ....... . . . . . . . . .. . ... .... .. ................... . .. ... ... . . . ......... . 1.263 (32,8)
Spring Load at Assembled Height . . ......... . .............. . . ... .. . ... . ....... .. . 44-49 Ibs. (19,96-22,23 kg)
Push Rod Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .25~.254 (6,35-6,45)
Length ....... ... .. . ... . . . . ..... . . ... . . . ... . ...................... .. .. . , . . .. . .. 7.59-7.62 (192,79-193,55)
Max Runout .. .. . ....... ... ..... ... .. . . .. .... . .. . . . .. .... .. .. ...... .. .. . .. . .. . .. . ............ .012 (0,300)
Tappet Length .. . ....... . ....... . ....... .. .. . .......... .... . . ............. . .. . .... . ........... 1.85 (47,0)
Stem Diameter .... . . . .. . . . . . ... . ........ . .... . . ... ...... .. .................... 512~.5122 (13,004-13,009)
Block Bore .. . . . .... . .. . . . . . ... . .. . .. . ..... . .......... . ... . ........... . ... . . .. .. 516-.517 (13,106-13,107)
Clearance to Block . . . .. . . ..... ......... .. ............................. . .... .. .. . . .0005-.002 (0,013-0,05)
Rocker Shaft-Diameter .... .. ..... . . . . . ... . ........ . ................ . ... . .......... .623-.624 (15,83-15,85)
Rocker Bore . . ..... . .. . . . .......... . ..... . .... . ... .. . . .............. .. . .. . .... .. . 625-.6265 (15,88-15,913)
Shaft Clearance in Rocker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .001- .0035 (0,03-0,089)
Rocker Arm Ratio .. . . . .. . .. . .. . . . . .. .. .. . . .... . . ... ....... . ......... . .. . .. . . .. ... .. ........ . .... . . 1.54:1
-8B-4-
741, 742, 743 & 74305 Bobcat Loader
Service Manual
