4.4滚刷组件的组装
把滚刷组件按图4-10所示方向插入地刷组件对应位置(图片所示)，地刷组件
设有卡扣定位，插入后听到“咔”一声即完成组装如图4-11。
五、充电与自清洁说明
5.1把电源适配器按图示方向插入电源插板（图5-1）；
5.2把整机按（图5-3）所示放入充电座组件,此时机身显示板电量提示灯亮，
机器进入充电状态，电量提示灯全部关闭时充电完成（图5-2）。清洁完成后，将
使用后的机器放入充电座上，确保清水箱水量足够，按下自清洁功能键，设备进
入自清洁模式，30秒钟完成清洗和甩干，然后自动停止。
5.3完成充电后，关闭电源开关，拔出电源适配器。
4.5可视窗组件的组装
把可视窗组件按图
4-12所示方向插入地刷
组件对应位置(图片所示
)，可视窗组件设有卡扣
定位，插入后听到“咔”
一声即完成组装如图
4-13。
8 9
产品组装 充电与自清洁
BOBOT ROBOTICS INC. BOBOT ROBOTICS INC.

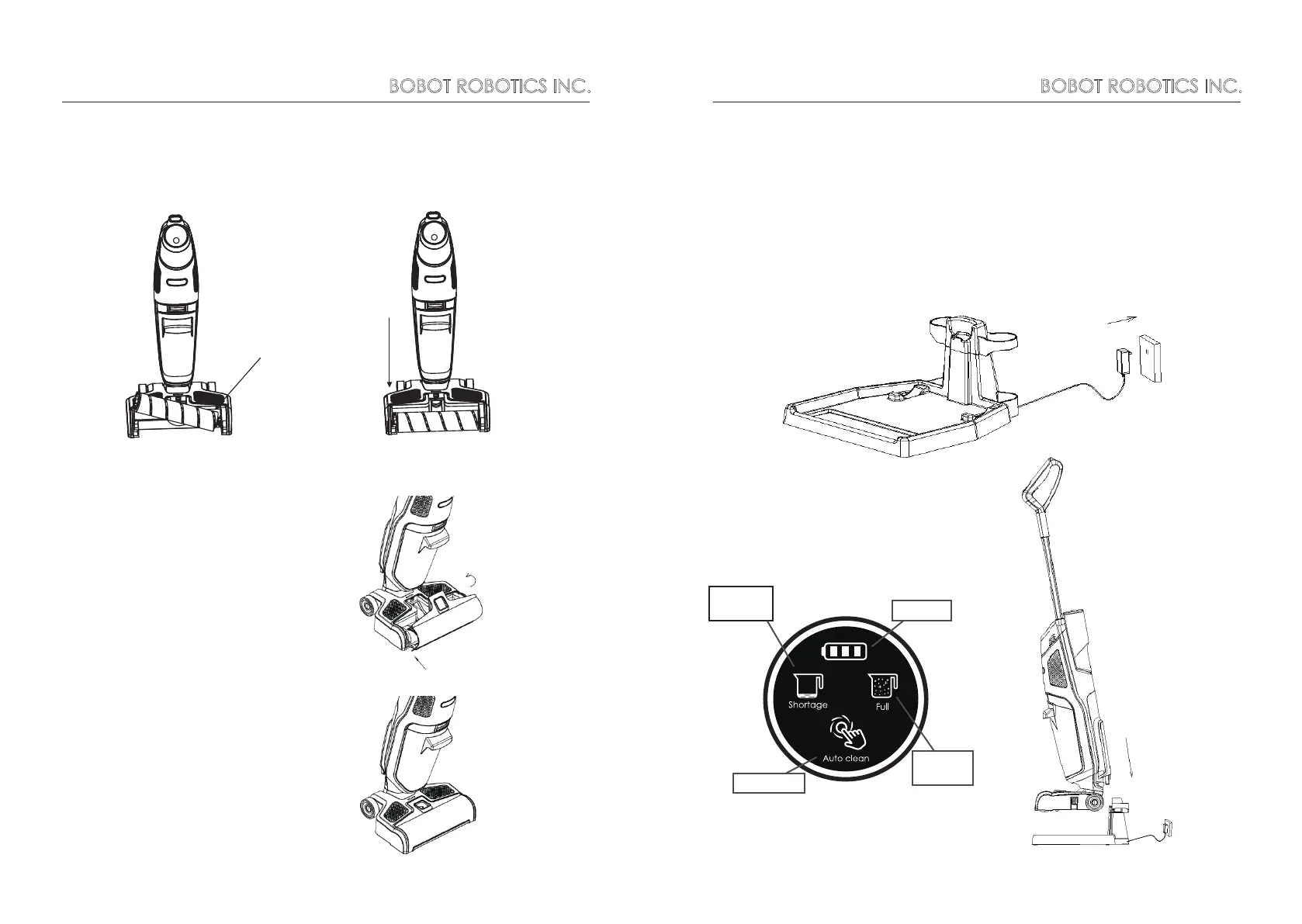

图4-10
图4-11
图4-12
图4-13
图5-1
图5-2 图5-3
A视图
清水箱
缺水提示
电量提示
自清洁功能
污水箱水
满提示
机身插入方向
