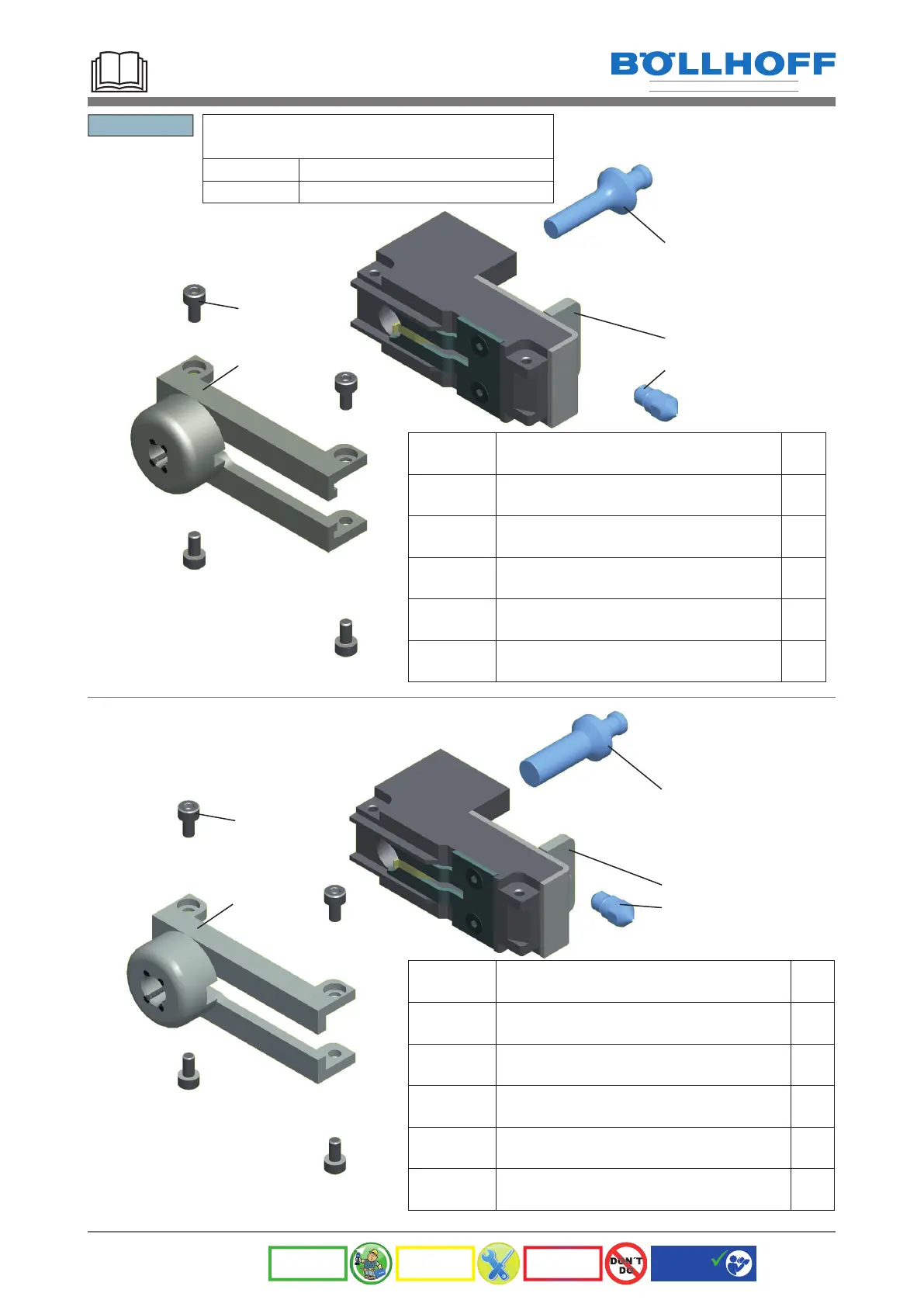

Bollhoff Portable C RIVSET - Page 15

Portable C
RIVSET
®
(10 - 50 kN) | WELTAC
®
(10 - 50 kN)
HE.18644_A © 08/2019
Abb. ähnlich / pic. similar
RIVSET
®
5500.322.025.4
HE.11787
TF5
7107.430.820.4
HE.8941
5500.322.020.4
HB.9894
7102.815.840.0
WE.1701
3801.700.000.1
HE.8956
TF3
7107.430.820.4
HE.8941
5500.322.016.4
HB.7223
7102.815.840.0
WE.1701
TF3
TF5
Art.-Nr.
Item N°.
N° d‘article
Bezeichnung
description
déscription
Menge
Qty.
qté.
TF3 Grundkörper für (TF3 und TF5)
Body for (TF3 and TF5)
Bloc pour (TF3 et TF5)
1
5500.322.016.4
HB.7223
Gurtschiene für Ø3,2 mm,Ø3,4 mm Stanzniet
Guide bar for Ø3,2 mm, Ø3,4 mm self pierce rivets
Barre-guide pour rivets poinçonnants Ø3,2 mm, Ø3,4 mm
1
3801.700.000.1
HE.8956
Stempel Ø3,2 mm,Ø3,4 mm Stanzniet
Punch for Ø3,2 mm, Ø3,4 mm self pierce rivets
Poinçon pour rivets poinçonnants Ø3,2 mm, Ø3,4 mm
1
7107.430.820.4
HE.8941
Mitnehmer Schraube
Advance pawl
Vis d‘entraîneur
1
7102.815.840.0
WE.1701
Schraube (ISO 4762-M3x6/8.8)
Screw (ISO 4762-M3x6/8.8)
Vis (ISO 4762-M3x6/8.8)
4
Art.-Nr.
Item N°.
N° d‘article
Bezeichnung
description
déscription
Menge
Qty.
qté.
TF5 Grundkörper für (TF3 und TF5)
Body for (TF3 and TF5)
Bloc pour (TF3 et TF5)
1
5500.322.020.4
HB.9894
Gurtschiene für Ø4,8 mm,Ø5,3 mm Stanzniet
Guide bar for Ø4,8 mm, Ø5,3 mm self pierce rivets
Barre-guide pour rivets poinçonnants Ø4,8 mm, Ø5,3 mm
1
5500.322.025.4
HE.11787
Stempel Ø4,8 mm,Ø5,3 mm Stanzniet
Punch for Ø4,8 mm, Ø5,3 mm self pierce rivets
Poinçon pour rivets poinçonnants Ø4,8 mm, Ø5,3 mm
1
7107.430.820.4
HE.8941
Mitnehmer Schraube
Advance pawl
Vis d‘entraîneur
1
7102.815.840.0
WE.1701
Schraube (ISO 4762-M3x6/8.8)
Screw (ISO 4762-M3x6/8.8)
Vis (ISO 4762-M3x6/8.8)
4
Gurtzuführung / Tape feed mechanism
mécanisme d‘alimentation de sangle
TF3 35 kN max.
TF5 50 kN max.
XIII
