- 10 -
Elektrischer Anschluss
WARNUNG
Gefahr durch elektrischen Strom!
Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft
unter Beachtung der einschlägigen VDE-Bestimmungen erfolgen.
► Den elektrischen Anschluss nur durch einen autorisierten Fachmann ausführen
lassen.
► Vor Beginn der Arbeiten die Zuleitung allpolig spannungsfrei schalten.
Anschlussbedingungen
• Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben
auf dem Typenschild auf der Unterseite des Gerätes übereinstimmt.
• Die Zuleitung zum Gerät muss über eine allpolige Trennvorrichtung in der Hausinstallation mit
mindestens 3 mm Kontaktabstand verfügen (Sicherungen, Leitungsschutzschalter oder
Schütz).
• Das Gerät muss über einen Schutzleiter geerdet werden.
• Als Netzanschlussleitung muss eine Gummischlauchleitung H05VV-F mit Aderendhülsen und
entsprechendem Nennquerschnitt verwendet werden (EN60335: 5 x 1.5 mm ).
2
• Der Berührungsschutz muss gewährleistet sein. Zur Erhöhung der Sicherheit sollte dem Gerät
ein FI-Schutzschalter mit einem Auslösestrom von 30 mA vorgeschaltet werden.
• Der Anschluss an einer Haushaltssteckdose (230V/16A) sowie die Verwendung von
Mehrfachsteckdosen oder Verlängerungskabeln sind nicht zulässig.
• Das Anschlusskabel darf nicht geknickt oder eingeklemmt werden.

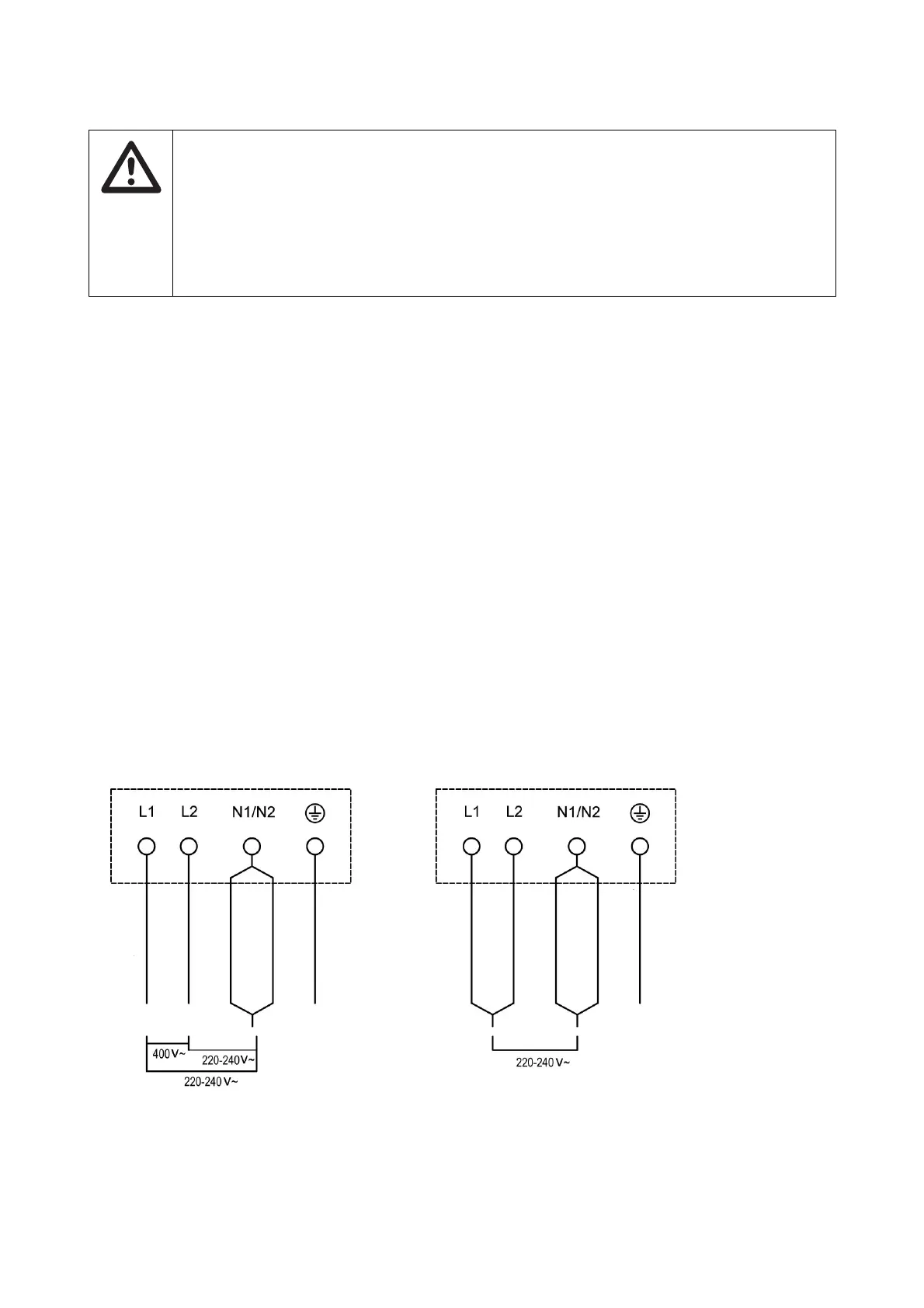

Netzanschluss
Das Gerät ist ausgelegt für zwei Anschlussarten (siehe Abbildung unten):
L N PE
L1 L2 N PE
schwarz
braun
grau
blau
grün/gelb
schwarz
braun
grau
blau
grün/gelb
Wechselstrom 220-240V
Drehstrom 380-415 V
