BOMANN VSE7804 - Page 8

8

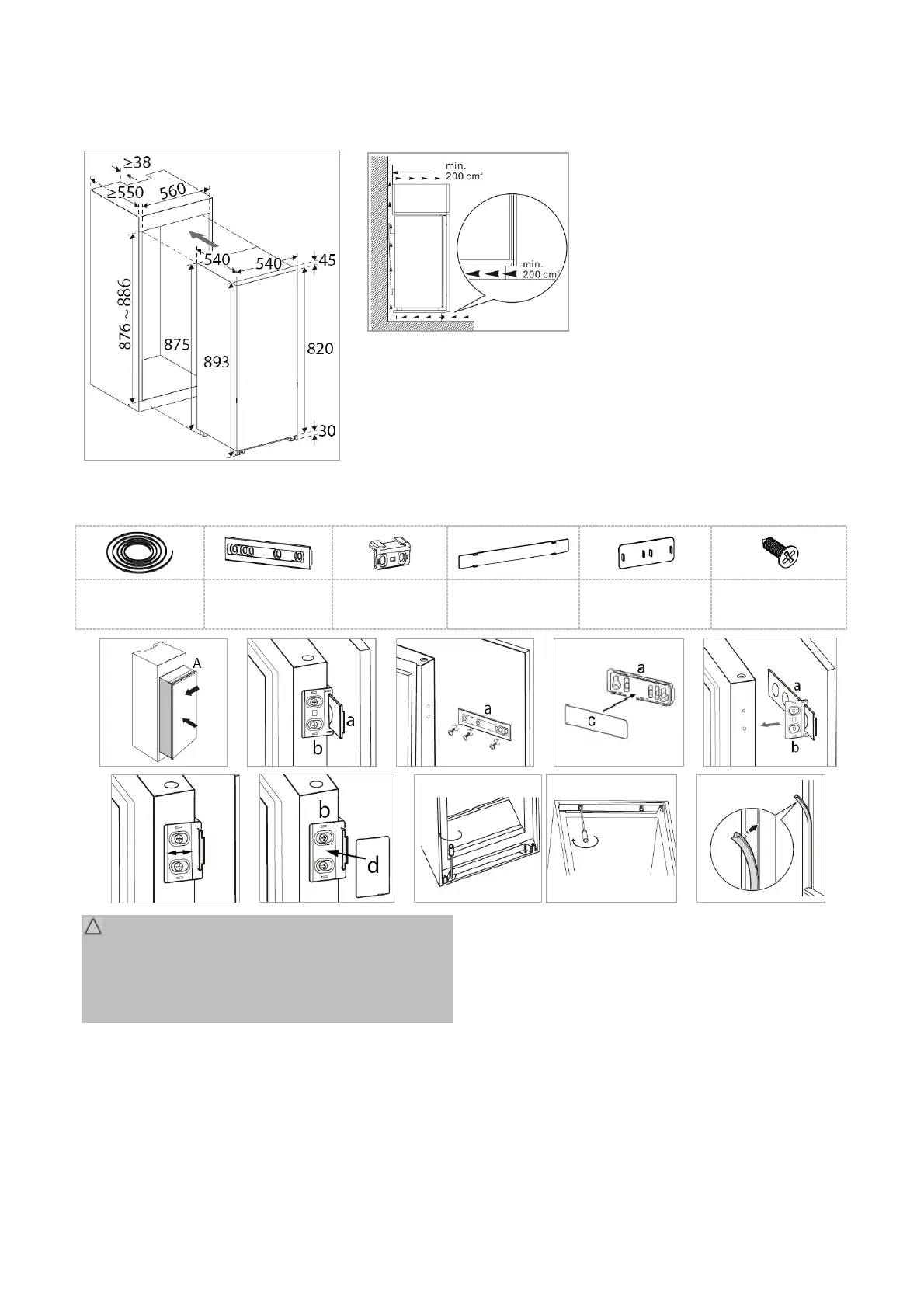

Einbau
EinbauEinbau
Einbau
Angaben in mm
Für die Be- und Entlüftung ist an der Geräterückseite ein Abluftka-
nal von ca. 38 mm Tiefe vorzusehen.
Die Be- und Entlüftungsöffnungen im Möbelsockel und Möbelbau
müssen durchgehend min. 200 cm
2
betragen, damit die erwärmte
Luft ungehindert abziehen kann.
Einbaumaterial
EinbaumaterialEinbaumaterial
Einbaumaterial
(R) 1x Dichtung (a) 2x Führung (b) 2x Winkel (c) 2x Abdeckung (d) 2x Abdeckung
(S) min. 15x
Schrauben
1
11
1 2
22
2 3
33
3 4
44
4 5
55
5
6
66
6 7
77
7 8
88
8 9
99
9
ACHTUNG:
ACHTUNG:ACHTUNG:
ACHTUNG:
Überprüfen Sie vor dem Bohren die Möbelfront
auf ausreichende Stärke für die beiliegende Schrau-
benlänge.
1
11
1 Verlegen Sie das Anschlusskabel so, dass das Ge-
rät nach dem Einbau leicht angeschlossen werden
kann. Schieben Sie das Gerät in die Einbauöffnung,
bis das Anschlagblech (A) am Möbel anstößt.
Öffnen Sie die Gerätetür. Drücken Sie die Gerä-
teseite, die sich gegenüber den Scharnieren befin-
det, gegen das Einbaumöbel. Richten Sie das Gerät
geradestehend aus.
2
22
2 Schrauben Sie den Winkel (b) mit den Schrauben
(S) in die vorgesehenen Schraublöcher der Gerä-
tetür. Setzten Sie die Führungsschiene (a) ein.
Überprüfen Sie, ob die zusammengeführten Türen
vertikal sowie horizontal optimal ausgerichtet sind,
so dass ein reibungsloses Öffnen sowie Schließen
gewährleistet ist.
