BORETTI BR82 - Montage der Sockelblende

45
14
A
8 mm
13
G
K
I
F
90°
115°
L
L
15

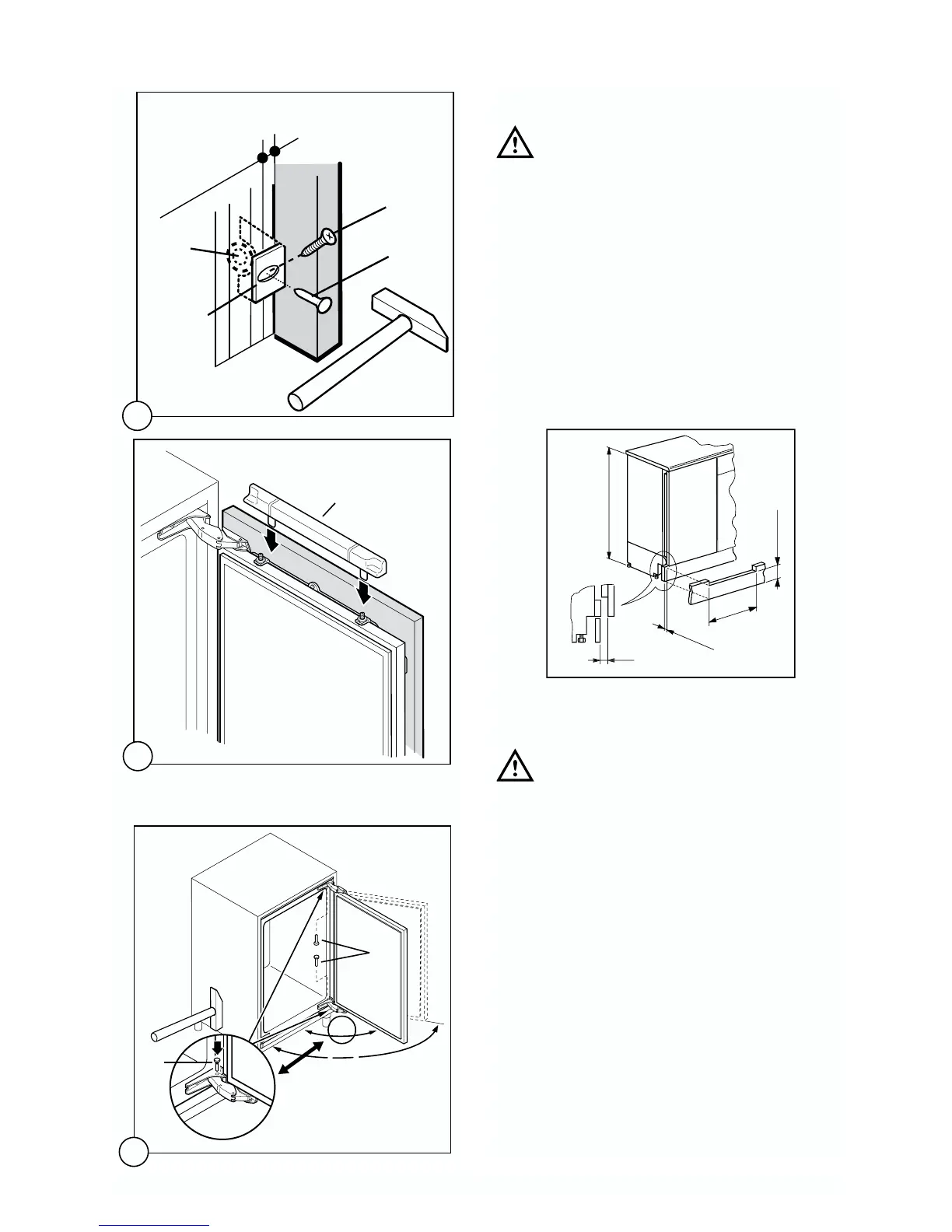

7. Abdeckung (A) anbringen
Montage der Sockelblende
Achtung
Um die Funktionalität des Gerätes nicht zu
beeinträchtigen ist es notwendig das
Original-Lüftungsgitter zu benutzen.
• Bei einer lichten Einbauhöhe Maß A=820 mm und
einer Sockelblendenhöhe Maß a=100 mm kann die
Sockelblende unverändert montiert werden.
Ebenso bei einer lichten Einbauhöhe Maß
B=890 mm und einer Sockelblendenhöhe Maß
b=170 mm.
• Bei Sockelblendenhöhen größer als a=100 mm,
b=170 mm, ist die Sockelblende mittig 580 mm
breit auf eine verbleibende Resthöhe von
a=100 mm, b=170 mm auszuschneiden.
• Sockelblende an der Küchenzeile befestigen.
Wichtig
Die Sockelblende muss mit mindestens
25 mm Abstand von der Tür montiert
werden.
580
a = 100
b = 170
25 - 80
A = 820
B = 890
2
5
D
O008b
