Assemblage de la table à toupie
ASSEMBLAGE DE LA TABLE À TOUPIE
OUTILS REQUIS (non inclus)
• Tournevis Phillips #1 et #2 (non inclus)
• Clé ou tourne-écrou de 3/8 po (non inclus)
• Clé Hex 4mm (inclu)
CONSEIL : Si vous mettez du savon ou de la cire
sur les filets de vis (35 et 38), cela facilitera leur
pénétration dans les guides.

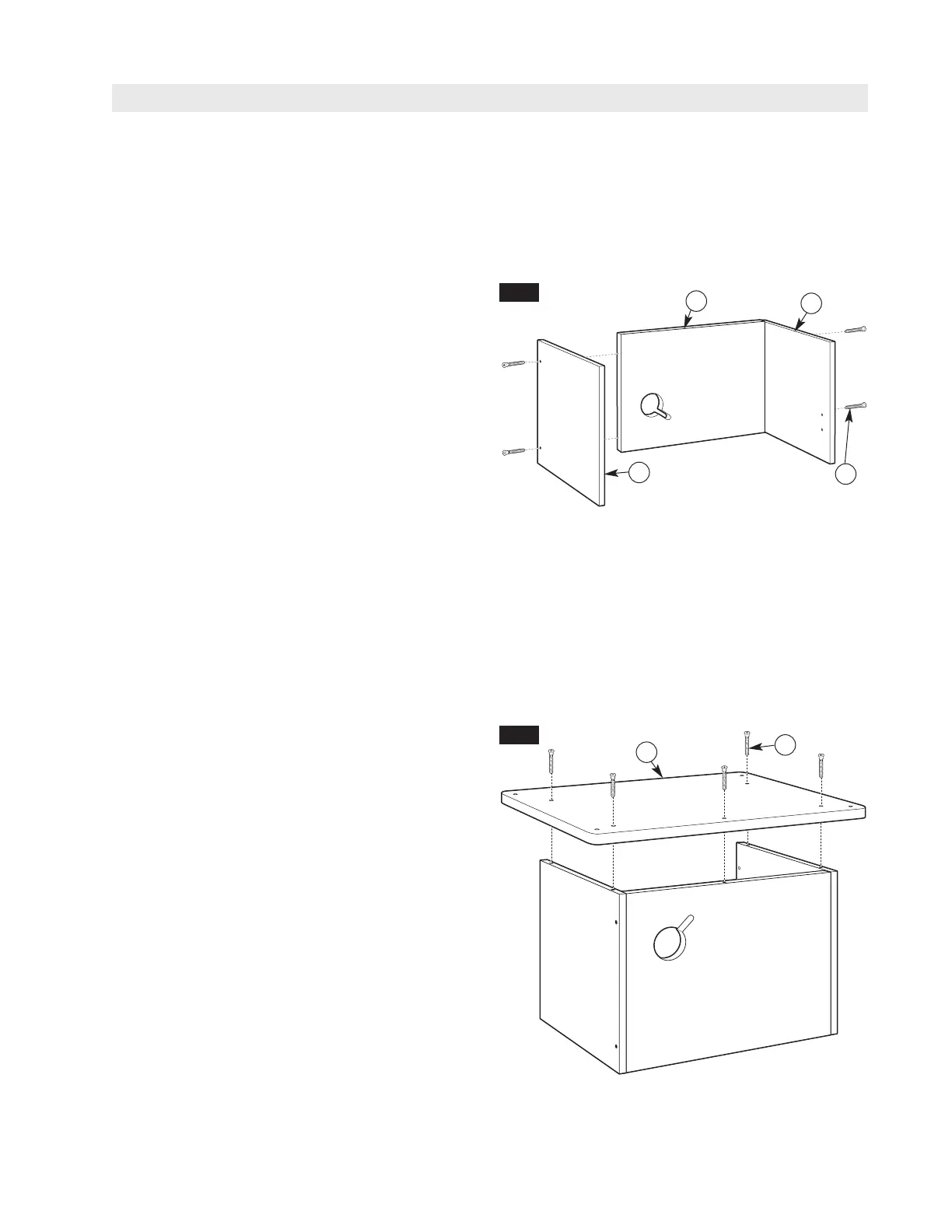

FIXEZ LES CÔTÉS AU DOS (Fig. 1)
REMARQUE : Les trous de montage pour les pan-
neaux de gauche et de droite sont espacés de sorte
que le panneau ne peut sʼajuster quʼà lʼextrémité
correcte du dos. Avant de fixer les panneaux, assurez-
vous que les trous percés dʼavance pour les charnières
et le loquet de la porte se trouvent sur la surface
INTÉRIEURE du panneau.
1. En tenant le panneau du dos (6) droit, avec la sortie
du cordon du côté gauche (voir la figure 1), fixez le
panneau du côté gauche (4) sur le panneau du dos en
utilisant deux vis de raccordement à tête Allen (38).
2. Fixez le panneau du côté droit (5) au panneau du
dos en utilisant deux vis de raccordement à tête
Allen (38).
3. Serrez tous les accessoires de fixation à fond avec
la clé Hex de 4mm (42). La tête de la vis devrait
ressortir légèrement au-dessus de la surface du
panneau. NE SERREZ PAS TROP!
43
FIG. 2
38
7
FIXEZ LA BASE (Fig. 2)
1. Tournez lʼensemble des côtés/dos à lʼenvers et
mettez en position la base (7), avec les trous
fraisés sur la base vers lʼextérieur, sur lʼensemble
des côtés/dos.
2. Alignez les trous de la base avec ceux des côtés et
du dos et fixez en utilisant cinq vis de raccordement
à tête Allen (38) (Fig. 2).
3. Serrez tous les accessoires de fixation à fond avec
la clé Hex de 4mm (42). La tête de la vis devrait être
dans le contre alésage, au-dessous de la surface
du panneau. NE SERREZ PAS TROP!
6
38
4
5
FIG. 1
