Bosch 1617EVS User Manual

44

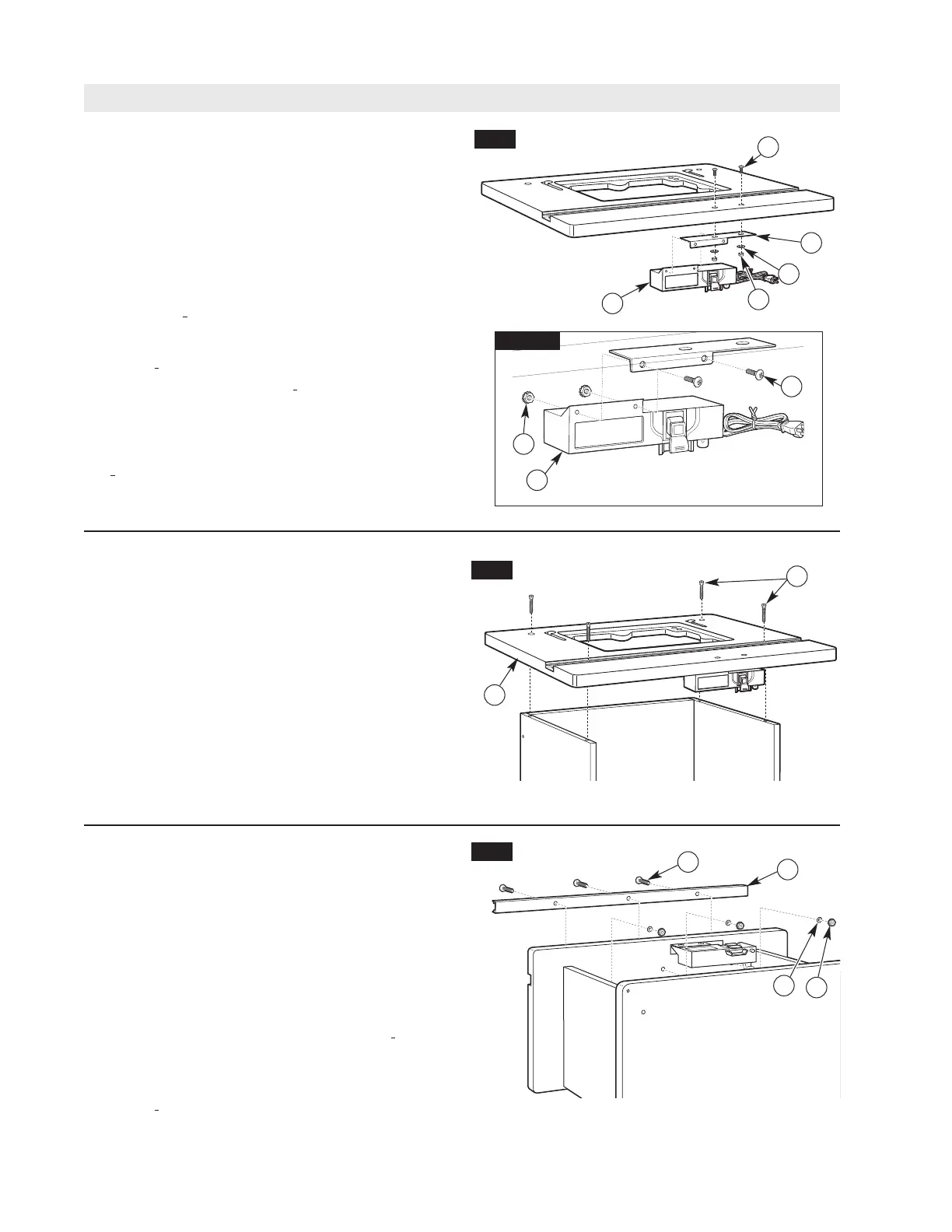

FIXEZ L’INTERRUPTEUR SUR LE DESSUS
DE LA TABLE (Fig. 3)
Conseil pour le montage : Vous fixerez plus
facilement le support de montage de l’interrupteur (15)
si vous placez la table sur son arrête arrière à
cette étape.
1. Alignez les deux trous dans le support de montage
de l’interrupteur (15) avec les deux trous pratiqués
dans le dessus de la table à toupie. À partir du côté
supérieur de la table, insérez deux vis à métaux à
tête ronde n
o
10-32 x 1
1
⁄4 po (34) à travers le dessus
de la table et le support et fixez ce dernier en place
avec deux petites rondelles (30) et deux écrous
KEPS n
o
10-32 (29) (Fig. 3).
2. Insérez deux écrous KEPS n
o
10-32 (29) dans les
renfoncements de forme hexagonale au dos du
boîtier de lʼinterrupteur (14) les côtés dentés vers
lʼextérieur, et fixez lʼinterrupteur à son support de
montage avec deux vis à métaux à tête ronde
n
o
10-32 x 1/2 po (33) tout en maintenant les écrous
en place dans le renfoncement avec votre doigt.
FIXEZ LE DESSUS DE LA TABLE (Fig. 4)
REMARQUE : Le dessus de la table est envoyé avec
le canal de guide dʼonglets en place. Pour accès aux
trous de montage, retirez-le.
1. Lʼensemble de la base étant debout, placez le
dessus de la table (1) sur lʼensemble de la base,
en vous assurant que lʼinterrupteur est vers lʼavant
(Fig. 4).
2. Fixez le dessus de la table sur la base à lʼaide
de quatre vis de raccordement à tête Allen (38).
3. Serrez tous les accessoires à fond avec la clé Hex
de 4mm. La tête de la vis doit être à fleur ou en
dessous de la surface du dessus de la table.
NE SERREZ PAS TROP!
FIXEZ LE CANAL DU GUIDE D’ONGLET AU
DESSUS DE LA TABLE (Fig. 5)
Conseil pour le montage : Vous fixerez plus
facilement
le canal du guide dʼonglet en aluminium
si vous placez la table sur son arrête arrière à
cette étape.
1.
Centrez le guide dʼonglets (2) dans la fente située
sur la table, puis pressez le guide dʼonglets dans la
fente pour la faire entrer.
2.
À partir du côté supérieur du dessus de la table (1)
insérez trois vis à métaux Phillips fraisées n
o
10-32 x
1 po (36) à travers les trous dans le canal du guide
dʼonglet en aluminium (2) (Fig. 5).
3. Fixez avec une petite rondelle (30) et un écrou
KEPS n
o
10-32 (29) sur chaque vis.
Assemblage de la table à toupie
34
15
14
29
29
33
FIG. 3
DETAIL 3
1
38
FIG. 4
36
30
29
2
FIG. 5
14
30

Bosch 1617EVS Specifications

General

Variable Speed	Yes
Speed Range	8, 000 - 25, 000 RPM
Voltage	120V
Type	Router
Amperage	12 Amps
Warranty	1 Year
Motor Power	2.25 HP
Collet Capacity	1/4 In., 1/2 In.
Base Type	Fixed, Plunge
