46
ASSEMBLAGE DU GUIDE
37
29
18
16
REMARQUE : Deux cales d'assemblage en
plastique (23) sont incluses pour assurer un bon
décalage lors de lʼassemblage. Pour de plus
amples renseignements sur les manœuvres
dʼassemblage et lʼemplacement de la cale, voir
la page 60.
F
IG. 8
FIG. 9
Assemblage de la table à toupie

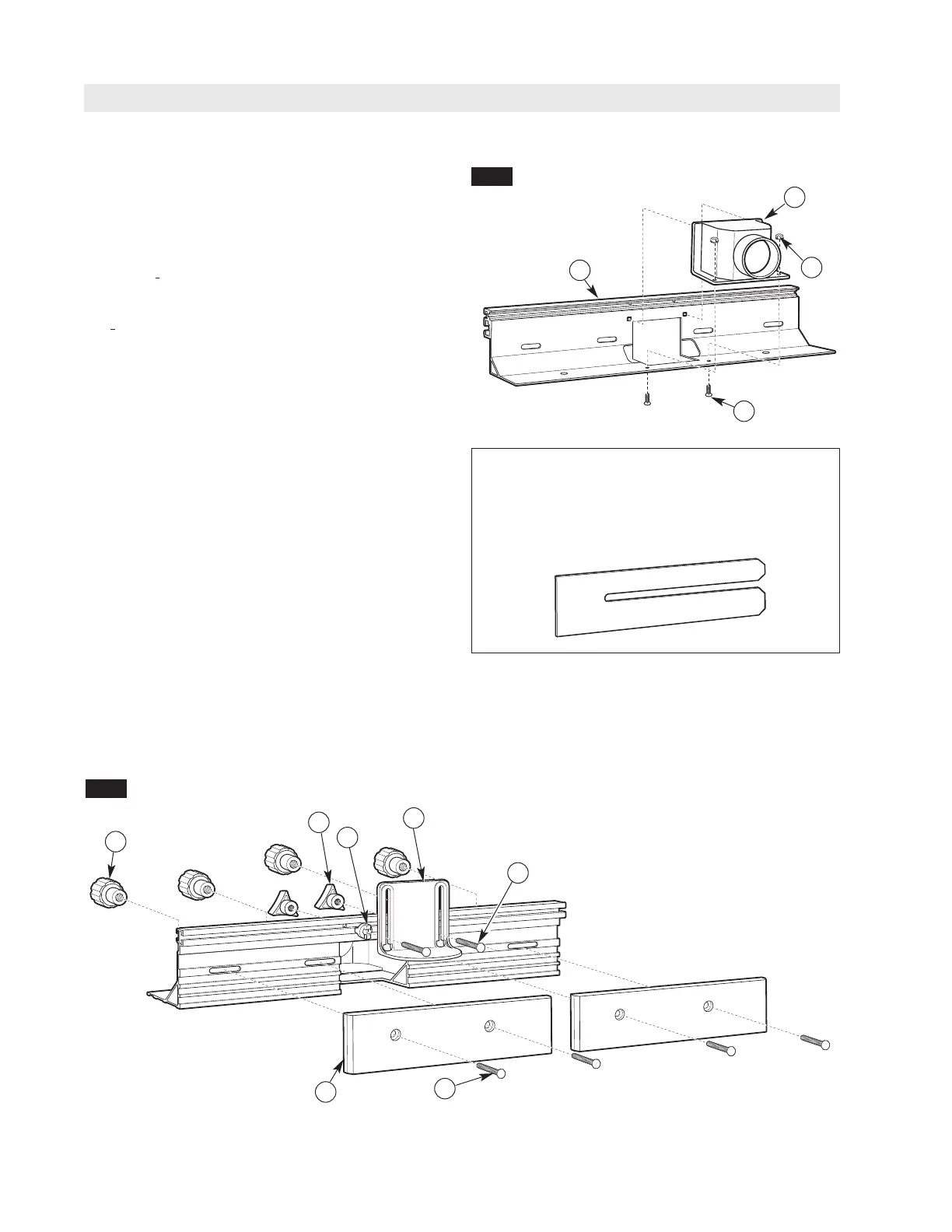

ASSEMBLAGE DU GUIDE (Figs. 8 et 9)
1. Insérez les taquets moulés sur lʼorifice dʼaspiration
(18) dans les trous en la derrière du guide en
aluminium (16) comme lʼindique la figure 8.
2. En partant du bas du guide, insérez deux vis à tête
noyée n
o
10-32 x 5/8 po (37) afin quʼils atteignent les
trous situés en bas du guide dʼonglets et de lʼentrée
dʼaspiration. Fixez à lʼaide de deux écrous KEPS
n
o
10-32 (29) (Fig. 8).
3. Placez le guide (16) vers le haut sur une surface
plate et alignez les trous chambrés de la surface du
guide (17) aux fentes du guide dʼonglets. Le côté
chambré de la surface doit être tourné vers
LʼEXTÉRIEUR (Fig. 9).
4. Fixez les deux surfaces du guide (17) à lʼavant
du guide, à lʼaide de deux boulons de carrosserie de
1/4-20 x 1 po (39) et deux gros boutons de serrage
(19) pour chaque surface du guide (Fig. 8).
5. En partant du devant de la garde (20), insérez deux
boulons de carrosserie de 1/4-20 x 1
1
⁄2 po (40)
dans les trous de la garde. Faites glisser une bague
dʼespacement (21) sur chaque boulon de manière à
ce que les taquets des bagues dʼespacement
entrent dans les fentes du guide dʼonglets.
6. En partant du devant du guide, insérez les boulons de
carrosserie dans les trous situés au centre du guide.
Les taquets de la bague dʼespacement sʼalignent
avec la fente en T du guide. Fixez à lʼaide dʼun petit
bouton de serrage (22) sur chaque boulon (Fig. 9).
REMARQUE : Pour simplifier lʼinstallation de la plaque
dʼadaptation de la toupie et de la toupie, nʼinstallez pas
pour lʼinstant le guide dʼonglets dans la table à toupie.
19
21
17
22
39
40
20
