Assemblage de la table à toupie
DÉTERMINEZ LA MÉTHODE DE MONTAGE
À UTILISER (VOIR LE TABLEAU À LA
PAGE 48)
Si le modèle de votre toupie figure dans le tableau de
la page 48, passez à lʼétape 1 ci-dessous. Sʼil ne figure
PAS, vous devez acheter une plaque dʼadaptation de
toupie BOSCH RA1186, en vente séparément.
Si le modèle de votre toupie figure sur la liste :
1. Trouvez le schéma de trous qui correspond au
schéma de trous de montage de votre toupie.
2. Trouvez les fixations dont vous aurez besoin pour fixer
la toupie à la plaque dʼadaptation de toupie.
3. Trouvez le type de support (1 ou 2) qui est utilisée pour
votre modèle de toupie.
CHOIX DU SCHÉMA DE TROUS DE LA TOUPIE

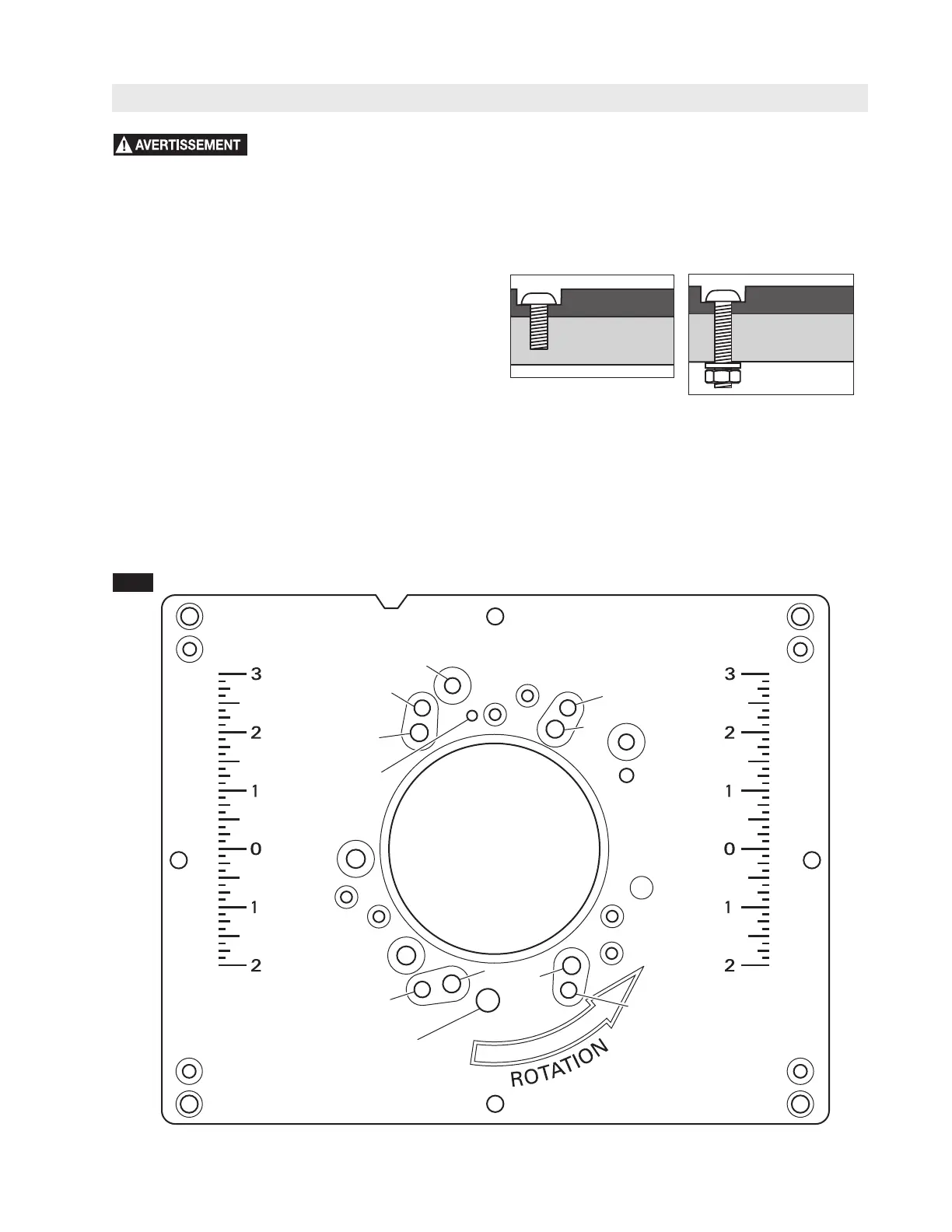

GUIDE DE PLAQUE DE MONTAGE POUR TOUPIES COMPATIBLES (Fig. 10)
TYPE DE SUPPORT 1
TYPE DE SUPPORT 2
Base de toupie
Plaque de
montage
Base de toupie
D
C
A
B
E
E
B
B
D
D
C
A
C
C
E
F
F
A
FIG. 10
Trou taraudé de
1/4-28 pour taquet
de démarrage
Trou taraudé de 10-32
pour garde de taquet
de démarrage
Trou d’ajustement
sur table
Avant supérieur de la plaque
47
Plaque de
montage
Avant d’utiliser votre table à toupie, vérifiez que la toupie est correctement fixée
à la base de la table à toupie. Lorsque vous travaillez, vérifiez périodiquement le serrage
de la fixation de la base de la toupie. Les vibrations du moteur de la toupie peuvent desserrer les fixations
pendant l’utilisation, provoquant la chute de la toupie de la table.

Bosch 1617EVS Specifications

General

Variable Speed	Yes
Speed Range	8, 000 - 25, 000 RPM
Voltage	120V
Type	Router
Amperage	12 Amps
Warranty	1 Year
Motor Power	2.25 HP
Collet Capacity	1/4 In., 1/2 In.
Base Type	Fixed, Plunge
