40 Fan 1900, Fan 1900 DH
6 KURULUM
Banyo aspiratörü sadece elektrik şebekesine bağlı olmalı ve kaliye personel
tarafından geçerli yasalara uygun olarak kullanılmak üzere kullanılmalıdır!

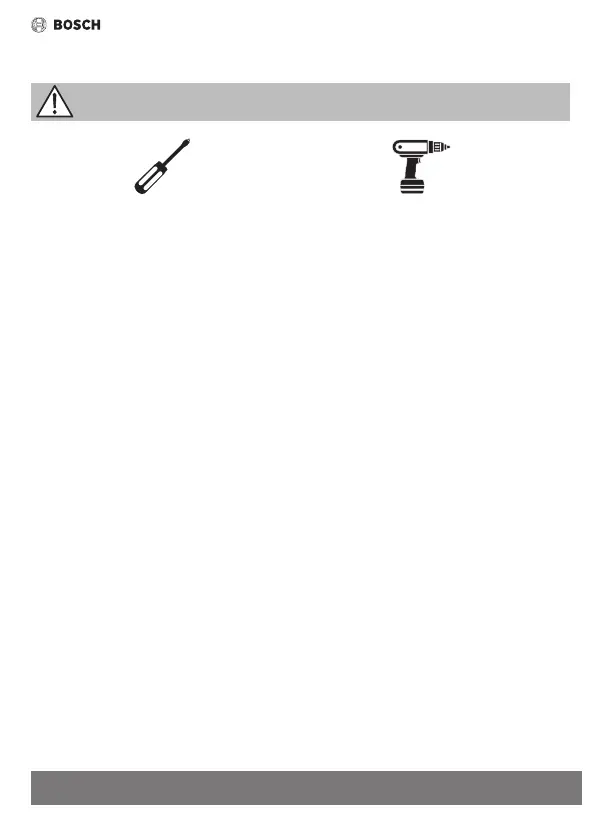

Gerekli
malzemeler:
Yıldız uçlu tornavida Matkap
Vantilatörün özel elemanları Şekil 1'de gösterilmiştir.
Kurulum prosedürü
Fanın nereye monte edileceğini kesin olarak belirleyin�
"Uygulama ve çalışma koşulları" bölümünde belirtilen güç kablosunu hazırlayın�
NOT: Çalışmaya başlamadan önce güç kablosunda akım olmadığından emin olun.
Ürünle birlikte verilen fan ve ø6 mm montaj pimleri için delikleri ölçün ve delin�
NOT: Montaj deliklerinin ve kabloların düzeni Şekil 7'ye uygun olmalıdır.
Ön paneli (1) ve rotor kapağını (2) çıkarın� Paneli çıkarmak için kilitleme mekanizmasının kilidini açın
(bkz� Şekil 2�1) ve ardından paneli saat yönünün tersine çevirin (bkz� Şekil 2�2)�
Vidalarla (3) sabitlenmiş elektrikli kapağı (4) çıkarın�
DH versiyonu için geçerlidir: Elektrikli kapağa (4) bir sensör (11) takılmıştır. Sensörü kontrol ünitesine
bağlayan kablo demetine zarar vermemek için kapağı dikkatlice çıkarın.
Güç kablosunu çift yalıtımlı olarak lastik rondeladan (7) geçirin� Kabloların güç terminallerine (5)
bağlanabilmesi için yeterli uzunlukta kablo yerleştirin� Dış yalıtımdaki kablonun minimum uzunluğu
10 mm'dir (haznenin içinde)�
Fanı monte etmeden önce: içindeki tüm yabancı cisimleri çıkarın; fan rotorunun serbestçe hareket
ettiğini manuel olarak kontrol edin; banyo aspiratörünün çıkışında bulunan çek valf bölmesini
açmak için yer olup olmadığını kontrol edin;
Vantilatör gövdesini (6) ve montaj pimlerini önceden açılmış deliklere yerleştirin�
DİKKAT: Vantilatör, elektrik bölmesi üstte olacak şekilde monte edilmelidir.
Vidaları montaj deliklerinden (10) montaj pimlerine geçirerek fanı alt yapıya monte edin.
Güç kablosunun dış yalıtımını çıkarın ve kablolardan 4 mm'lik yalıtımı çıkarın�
Güç kablosunu düzenleyin ve takılan model için geçerli olan elektrik bağlantı şemasına göre bağlayın�
NOT: Kabloda kullanılmayan teller varsa, bunlar yalıtılmalıdır.
DH versiyonu için geçerlidir: Güç kablosunun damarlarını terminal şeridinin ilgili deliklerine yerleşti
-
rin. Kullanım kolaylığı için kelepçelerin üzerindeki düğmeye basın.
Kelepçeyi (8) ve vidaları (9) kullanarak kabloyu kaymaya karşı emniyete alın�
Kablo iletkenlerinin terminallere (5) sağlam bir şekilde oturup oturmadığını kontrol edin�
Fanın sıkıca monte edilip edilmediğini ve kablo bağlantılarının doğru yapılıp yapılmadığını kontrol edin�
Kontrol ünitesindeki potansiyometre (12) düğmelerini kullanarak durdurma gecikme süresini ve nem
sensörü hassasiyet seviyesini ayarlayın�
Güç kablosunun sıkılığını kontrol edin�
-Güç kablosu, su basması durumunda canlı parçalara su girmeyecek şekilde sabitlenmelidir
Elektrik kapağını (4) yerleştirin ve vidalarla (3) sabitleyin�
Ön panelin (1) tutamaklarını pervane kapağının (2) deliklerine kaydırın�
