84 | Italiano
1 609 929 S71 | (13.7.09) Bosch Power Tools
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Per il fissaggio della mola abrasiva da sgrosso e
taglio avvitare il dado di serraggio 11 e stringer-
lo con la chiave a forcella, vedere paragrafo «Da-
do di serraggio rapido».
f Dopo il montaggio dell’utensile abrasivo ve-
rificare prima dell’accessione, se l’utensile
abrasivo è montato in modo corretto e può
essere girato senza impedimenti. Assicurar-
si che l’utensile abrasivo non venga a con-
tatto con la cuffia di protezione o altre par-
ti.
Disco lamellare
f Per lavori con il disco lamellare montare
sempre la protezione mano 13.
Platorello in gomma
f Per lavori con il platorello in gomma 14
montare sempre la protezione mano 13.
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Avvitare il dado cilindrico 16 e stringerlo utiliz-
zando la chiave a forcella.
Spazzola a tazza/spazzola piatta (a fili intrec-
ciati)
f Per lavori con la spazzola a tazza oppure la
spazzola piatta (a fili intrecciati) montare
sempre la protezione mano 13.
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
La spazzola a tazza/spazzola piatta deve poter
essere avvitata sulla filettatura alberino in modo
da aderire perfettamente alla flangia del mandri-
no portamola alla fine dell’attacco alberino filet-
tato. Stringere bene la spazzola a tazza/spazzola
piatta (a fili intrecciati) utilizzando una chiave
fissa.
Dado a serraggio rapido
Per una sostituzione veloce dell’utensile abrasi-
vo senza l’impiego di ulteriori attrezzi, al posto
del dado di serraggio 11 è possibile utilizzare il
dado di serraggio rapido 12.
f Il dado di serraggio rapido 12 può essere
utilizzato soltanto per mole abrasive da
sgrosso e taglio.
Utilizzare esclusivamente dadi di serraggio ra-
pido 12 intatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si
trovano le scritte del dado di serraggio rapido
12 non indichi verso il disco abrasivo; la freccia
deve indicare verso la marcatura di posiziona-
mento 20.

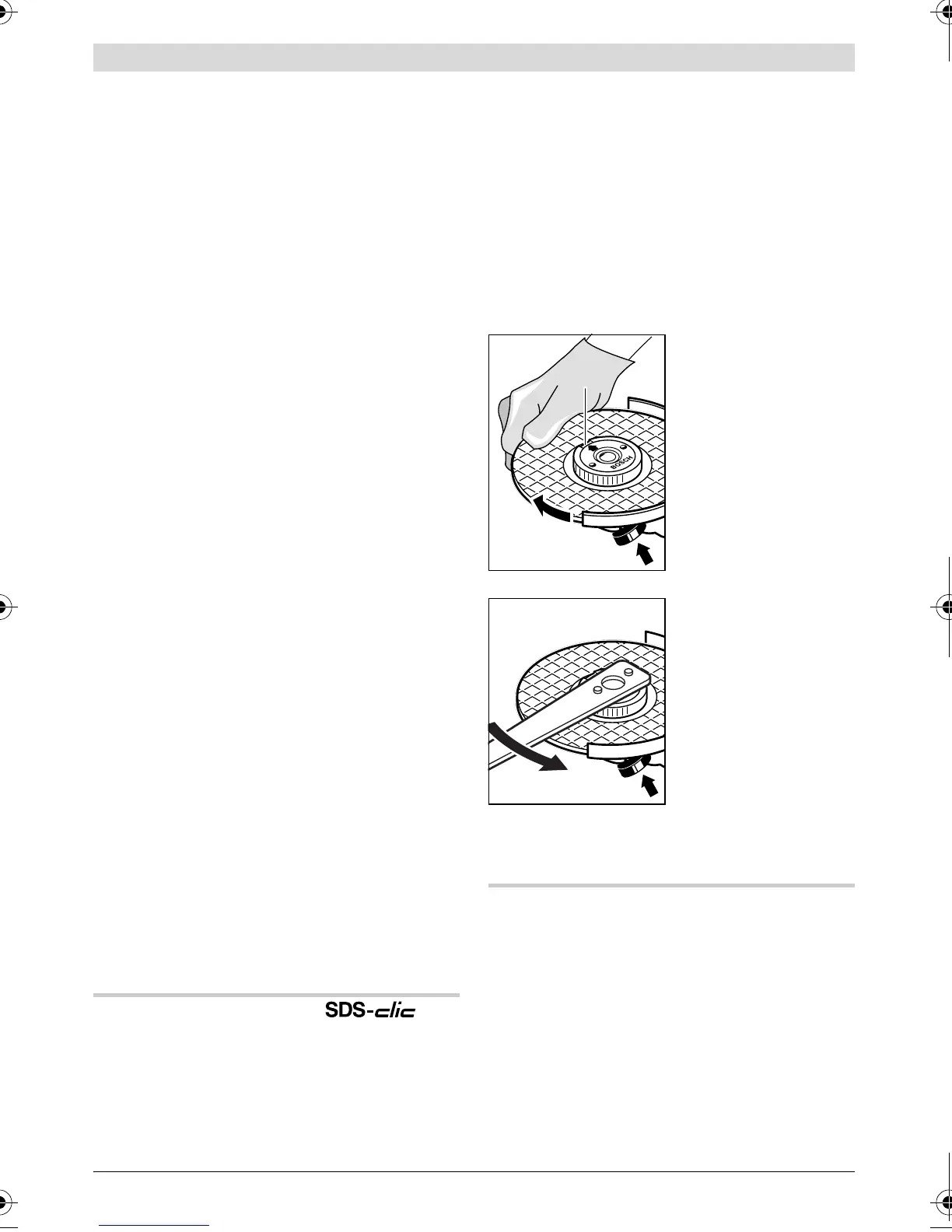

Premere il tasto di ar-
resto alberino 2 in mo-
do da bloccare l’alberi-
no. Per stringere forte
il dado di serraggio ra-
pido, ruotare la mola
abrasiva con forza in
senso orario.
Un dado di serraggio
rapido intatto ed avvi-
tato a regola d’arte può
essere sbloccato ma-
nualmente girando in
senso antiorario l’anel-
lo zigrinato.
Non cercare mai di
sbloccare un dado di
serraggio rapido con
una tenaglia ma utiliz-
zare una chiave a forcella. Applicare la chiave a
forcella come indicato nell’illustrazione.
Utensili abrasivi ammessi
Possono essere utilizzati tutti gli utensili abrasi-
vi riportati nelle presenti Istruzioni per l’uso.
La velocità ammessa [min
-1
] oppure la velocità
perimetrale [m/s] degli utensili abrasivi utilizzati
devono corrispondere al minimo ai valori ripor-
tati nella tabella che segue.
Per questo motivo, tenere in considerazione il
numero di giri consentito oppure la velocità pe-
riferica riportata sull’etichetta dell’utensile
abrasivo.
20
OBJ_BUCH-975-002.book Page 84 Monday, July 13, 2009 5:33 PM
