54 | Português
Tampa de proteção para lixar

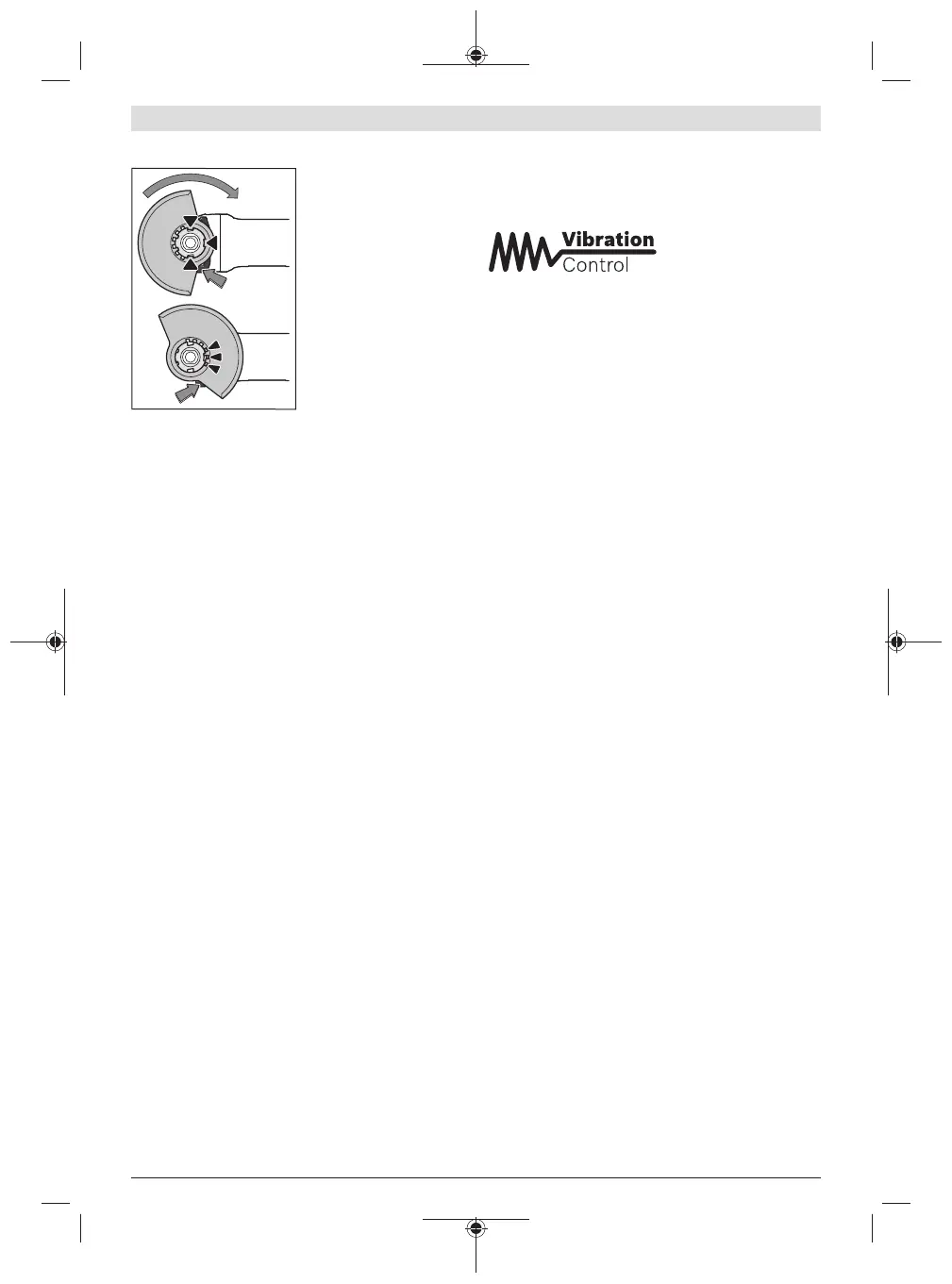

Coloque a tampa de
proteção (10) no encaixe
na ferramenta elétrica até
as saliências de codificação
da tampa de proteção
coincidirem com o encaixe.
Para tal, prima e segure a
alavanca de destravamento
(1).
Pressione a tampa de
proteção (10) na gola do
veio até o colar da tampa de
proteção assentar no flange
da ferramenta elétrica e
rode a tampa de proteção,
até esta encaixar de forma audível.
Ajuste a posição da tampa de proteção (10) de acordo com
os requisitos da operação. Para tal, prima a alavanca de
destravamento (1) para cima e rode a tampa de proteção
(10) para a posição desejada.
u Ajuste a tampa de proteção (10) sempre de forma a
que os 3 cames vermelhos da alavanca de
destravamento (1) encaixe nos entalhes da tampa de
proteção (10) .
u Ajuste a tampa de proteção (10)de modo a evitar que
voem faíscas na direção do operador.
u A tampa de proteção (10) não pode rodar quando se
aciona a alavanca de destravamento (1) ! Caso
contrário, não deverá de modo algum continuar a
utilizar a ferramenta elétrica, mas enviá-la ao serviço
pós-venda.
Nota: As saliências de codificação nas tampas de proteção
(10)asseguram que só é montada a tampa de proteção
adequada na ferramenta elétrica.
Tampa de proteção para cortar
u Para cortar com produtos abrasivos ligados utilize
sempre uma tampa de proteção especial para o corte
(13).
u Ao cortar em pedra assegure uma aspiração de pó
suficiente.
A tampa de proteção para cortar (13) é montada como a
tampa de proteção para lixar (10).
Tampa de aspiração para cortar com patim de guia
A tampa de aspiração para cortar com patim de guia (24) é
montada como a tampa de proteção para lixar (10).
Punho adicional
u Utilize a ferramenta elétrica apenas com o punho
adicional (9).
Dependendo do modo de operação, enrosque o punho
adicional (9) à direita ou à esquerda na cabeça do
mecanismo de acionamento.
Proteção das mãos
u Para trabalhos com o prato de lixar em borracha (19)
ou com catrabucha tipo tacho/catrabucha em disco/
disco de lixa em lamelas monte sempre a proteção das
mãos (18).
Fixe a proteção das mãos (18) com o punho adicional (9).
Punho adicional antivibrações
Dependendo do modo de
operação, enrosque o
punho adicional (9) à
direita ou à esquerda na
cabeça do mecanismo de acionamento.
O punho adicional antivibrações reduz as vibrações,
proporcionando um trabalho agradável e seguro.
u Não efetua quaisquer alterações no punho adicional.
Não continuar a utilizar um punho adicional danificado.
Montar as ferramentas de lixar
u A bateria deverá ser retirada antes de todos os
trabalhos na ferramenta elétrica (p. ex. manutenção,
troca de ferramenta etc.) e antes de transportar ou de
armazenar a mesma. Há perigo de ferimentos se o
interruptor de ligar/desligar for acionado
involuntariamente.
u Não tocar nos discos abrasivos e de corte, antes que
arrefeçam. Os discos tornam‑se extremamente quentes
durante o trabalho.
Limpe o veio de retificação (17) e todas as peças a serem
montadas.
Para fixar e soltar as ferramentas de lixar, pressione a tecla
de bloqueio do veio (2), para bloquear o veio de retificação.
u Só acione a tecla de bloqueio do veio com o veio de
retificação parado. Caso contrário é possível que a
ferramenta elétrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas de lixar. O diâmetro
do furo tem de ser adequado ao flange de admissão. Não
utilize adaptadores nem peças redutoras.
Ao utilizar discos de corte diamantados, ter em atenção se a
seta do sentido de rotação e o sentido de rotação da
ferramenta elétrica (ver seta do sentido de rotação na
carcaça) coincidem.
A ordem da montagem pode ser consultada na página de
esquemas.
Para fixar o disco abrasivo/de corte use a porca de aperto
rápido (16) sem mais ferramentas.
u A porca de aperto rápido (16) só pode ser utilizada
para discos abrasivos e de corte.
u Utilize apenas uma porca de aperto rápido (16)que
esteja em perfeito estado e sem danos.
u Ao enroscar tenha atenção para que o lado marcado
da porca de aperto rápido (16) não aponte para o
disco abrasivo.
u Para fixar um disco abrasivo/de corte use apenas a
porca de aperto rápido fornecido (16).
1 609 92A 5L4 | (20.12.2019) Bosch Power Tools
