Português | 55

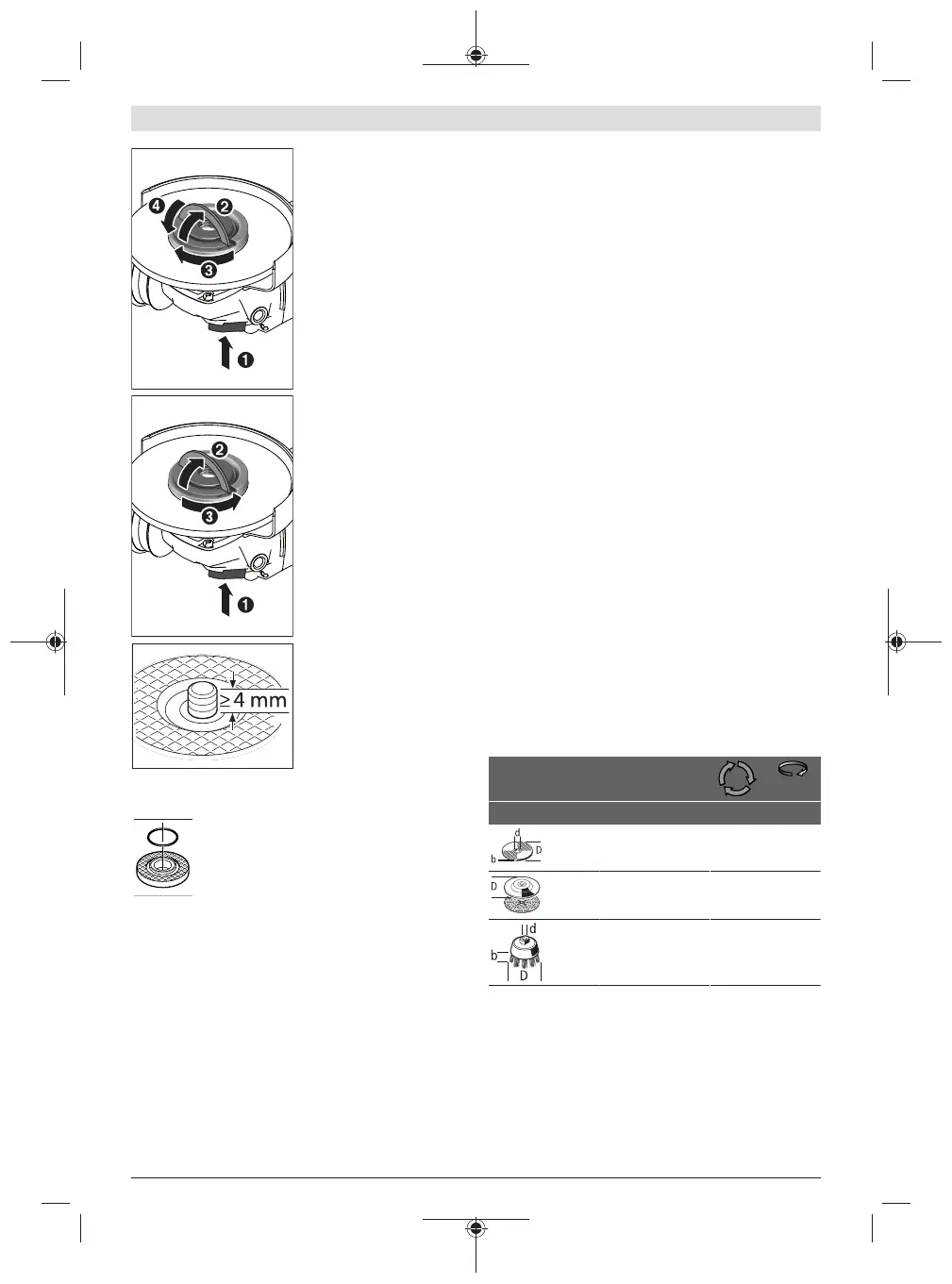

Pressione a tecla de
bloqueio do veio (2), para
bloquear o veio de
retificação. Para apertar a
porca de aperto rápido
(16), vire o aro da porca de
aperto rápido para cima e
rode a porca de aperto
rápido com força para a
direita. Depois vire o aro
para baixo para fixar a
porca de aperto rápido.
Não é possível apertar no
rebordo do disco.
É possível soltar
manualmente uma porca de
aperto rápido (16) bem
fixada e sem danos. Para
isso, vire o aro da porca de
aperto rápido para cima e
rode com força a porca de
aperto rápido para a
esquerda. Nunca solte uma
porca de aperto rápido
presa com uma ferramenta,
utilize sempre a chave de
dois furos.
Depois da montagem da
flange de admissão e do
disco abrasivo/de corte, o
comprimento livre da rosca
do veio de retificação tem
de ter no mínimo 4mm.
Certifique-se do assento
correto da ferramenta de
lixar, para que a mesma não se solte do veio durante o
funcionamento da ferramenta elétrica.
No flange de admissão (11) encontra-se
colocada, à volta do colar de centragem, uma
peça de plástico (O-ring). Se o O-ring estiver
em falta ou danificado, o flange de admissão
(11) tem de ser obrigatoriamente substituído
antes de se continuar a utilização.
u Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser
movimentada livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto com a
tampa de proteção ou outras peças.
Disco de lixa em lamelas
u Para trabalhos com o disco de lixa em lamelas monte
sempre a proteção das mãos (18).
Prato de lixar de borracha
u Para trabalhos com o prato de lixar em borracha (19)
monte sempre a proteção das mãos (18).
A ordem da montagem pode ser consultada na página de
esquemas.
Coloque o prato abrasivo de borracha (19) no veio de
trabalho (17).
Coloque a folha de lixa (20) no lado de baixo do no prato
abrasivo de borracha (19).
Enrosque a porca redonda e (21)aperte-a com a chave de
dois furos.
Catrabucha tipo tacho/catrabucha em disco
u Para os trabalhos com a catrabucha tipo tacho ou a
catrabucha em disco monte sempre a proteção das
mãos (18).
A ordem da montagem pode ser consultada na página de
esquemas.
Tem de ser possível enroscar a catrabucha tipo tacho/
catrabucha em disco até ao veio de retificação, de forma a
que este fique bem encostado ao flange do veio de
retificação no fim da rosca do veio de retificação. Aperte a
catrabucha tipo tacho/catrabucha em disco com uma chave
de bocas.
Mó tipo tacho de metal duro
u A utilização de uma mó tipo tacho só é permitida com
a tampa de proteção adequada.
Ferramentas de lixar permitidas
Pode utilizar todas as ferramentas de lixar mencionadas
neste manual de instruções.
O número de rotações [r.p.m.] ou a velocidade periférica
[m/s] admissível das ferramentas de lixar utilizadas tem de
corresponder, pelo menos, aos dados da tabela seguinte.
Por isso, respeite o número de rotações ou velocidade
periférica admissível mencionado no rótulo da ferramenta
de lixar.
máx. [mm] [mm]
D b d [r.p.m.] [m/s]
115
125
7
7
22,2
22,2
11500
11500
80
80
115
125
–
–
–
–
11500
11500
80
80
75 30 M 14 11500 45
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, podem
ser nocivos à saúde. O contacto ou a inalação dos pós pode
provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encontrem
por perto.
